Imán en placas YGML series

para aplicaciones automovilísticascon recubrimiento de epoxiencapsulado

Resumen

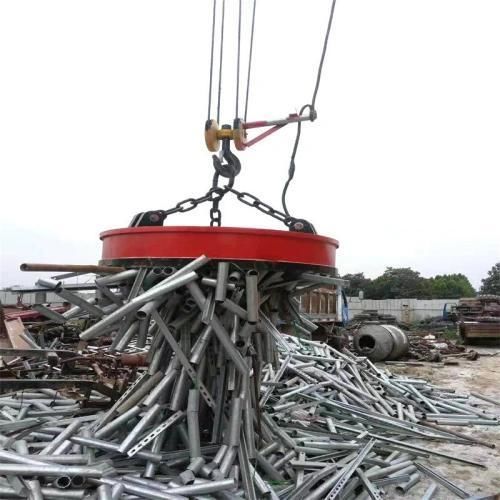

Un imán electromagnético para excavadora de la serie YGML es una placa alimentada eléctricamente diseñada para captar y soltar piezas ferrosas bajo demanda. Acelera la clasificación de chatarra y la manipulación de materiales, reduciendo el izado manual. Las unidades cuentan con carcasas selladas y resistentes a la humedad para uso en condiciones húmedas; los modelos submarinos incorporan potting y sellado anticorrosión adicionales.

Funcionamiento y recomendaciones para el operador

• La bobina alimentada genera un campo magnético que atrae el acero; cortar la alimentación libera la carga limpiamente.
• La construcción sellada permite la operación en sitios húmedos; el uso en inmersión requiere la configuración submarina específica.
• El funcionamiento continuo prolongado calienta la bobina, aumentando la resistencia eléctrica y reduciendo la fuerza de elevación en aproximadamente un 15–20 % — planificar los ciclos de trabajo en consecuencia.
• Recomendaciones al operador: apoyar el imán plano sobre hierro suelto antes de activarlo; evitar tocar la placa inferior con las manos desnudas inmediatamente después de apagarla por el calor residual; inspeccionar regularmente las juntas de la caja de conexiones para prevenir la entrada de agua y cortocircuitos.

Modelos y especificaciones

• YGML02 — Capacidad transportadora: 4–6 t; Peso: 1400 kg; Potencia: 5 kW; Ø ext.: 700 mm; Caudal: 30–55 l/min; Presión: 170 bar — pequeños desguaces, limpieza con mini excavadora.
• YGML04 — 7–11 t; 1500 kg; 8 kW; 800 mm; 50–100 l/min; 180 bar — desmanteladores de automóviles, carga ligera de camiones.
• YGML06 — 12–16 t; 1890 kg; 8 kW; 900 mm; 90–110 l/min; 190 bar — recogida de varillas en obra, clasificación.
• YGML08 — 17–23 t; 2000 kg; 10 kW; 1100 mm; 100–140 l/min; 200 bar — chatarrerías medianas, manejo de acero embalado.
• YGML10 — 24–30 t; 2200 kg; 10 kW; 1200 mm; 130–170 l/min; 210 bar — grandes patios de transferencia, apilado de raíles.
• YGML14 — 31–40 t; 2500 kg; 15 kW; 1300 mm; 200–250 l/min; 250 bar — desguace naval, acerías, cargas pesadas.
• YGML20 — 41–50 t; 2800 kg; 15 kW; 1400 mm; 250–320 l/min; 250 bar — terminales portuarias, escoria pesada, chatarra sobredimensionada.

Sitios típicos de despliegue

• Chatarrerías y desguaces: barrido de chatarra suelta y embolsada, placas y bastidores triturados.
• Demolición y tratamiento de residuos: extracción de armaduras y alambres empotrados en hormigón para mejorar la calidad del acero recuperado.
• Mantenimiento ferroviario: elevación de raíles, placas y pernos para apilar y cargar.
• Flujos de trabajo integrados en obra: uso conjunto con herramientas de corte, cangilones cribadores y grapples para optimizar el procesamiento y la clasificación.

Opciones de control y alimentación

• Cuadro de control 24 V DC — se conecta a la batería de la excavadora para modelos pequeños e instalaciones sencillas.
• Generador hidráulico auxiliar — proporciona tensión estable y mayor fuerza magnética continua para aplicaciones pesadas y continuas.

Puntos frecuentes

• Prever una reducción del 15–20 % en la fuerza magnética durante ciclos continuos prolongados por el calentamiento de la bobina; seleccionar bobinas de alta calidad y gestionar los ciclos de trabajo.
• La operación submarina solo es posible con modelos certificados para inmersión que cuentan con potting hermético y sellado anticorrosión.

Especificaciones técnicas

• Manufacturer / Brand: YG Machinery
• Serie: YGML (modelos YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• Rango de capacidad del transportador: 4–50 t (según modelo)
• Rango de peso: aprox. 1400–2800 kg
• Rango de potencia: 5–15 kW
• Diámetro exterior: 700–1400 mm
• Caudal de trabajo: 30–320 l/min
• Presión de trabajo: típ. 170–250 bar
• Protección: carcasa sellada resistente a la humedad; variantes submarinas disponibles
• Precauciones operativas: el calentamiento de las bobinas reduce la fuerza de elevación; controlar los ciclos; inspeccionar los sellos eléctricos para evitar entrada de agua; evitar alimentar con la placa sobre fragmentos de acero proyectados.
