Cizalla hidráulica de armaduras para hormigón YG-CF series

de alta resistencia

Descripción general

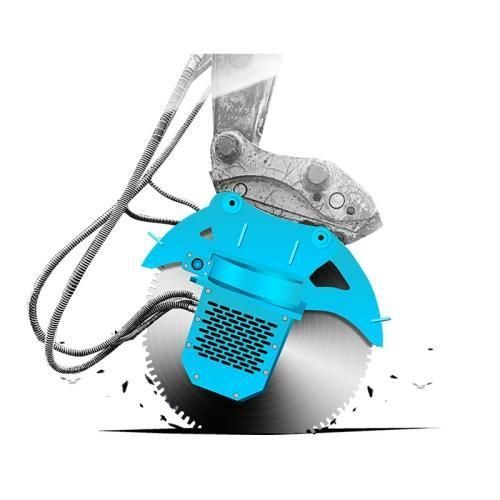

Una sierra para excavadora montada hidráulicamente utiliza discos diamantados de alta velocidad para cortar roca y hormigón armado con baja vibración. En comparación con los martillos hidráulicos, su diseño controlado reduce las vibraciones y permite cortes limpios y continuos, disminuyendo el retrabajo y aumentando la productividad en canteras, demolición de calzadas, zanjas y excavaciones de cimentación profundas.

Beneficios clave

• Cortes continuos con disco diamantado, con vibración y ruido mínimos.
• Protege las estructuras y cimientos adyacentes, reduciendo costes de acabado secundario.
• Capacidad de corte profunda hasta 1.400 mm para hormigón grueso y grandes bloques rocosos.
• Gama de modelos escalable para excavadoras desde mini (2 T) hasta pesada (30 T).

Parámetros técnicos (tabla de modelos)

• YG-CF1 — Excavadora recomendada: 2–4 T; Diámetro del disco: 0,4–0,8 m; Ancho de corte: 5 mm; Profundidad máxima: ≤400 mm; Presión: 30 MPa; Caudal: 30 L/min; Aplicaciones: mini excavadoras, demolición interior, zanjas poco profundas.
• YG-CF2 — Excavadora recomendada: 6–9 T; Diámetro del disco: 1,2–1,6 m; Ancho de corte: 9 mm; Profundidad máxima: ≤800 mm; Presión: 30 MPa; Caudal: 80 L/min; Aplicaciones: reparación de carreteras, zanjas de servicios, caliza ligera.
• YG-CF3 — Excavadora recomendada: 10–18 T; Diámetro del disco: 1,8–2,2 m; Ancho de corte: 14 mm; Profundidad máxima: ≤1100 mm; Presión: 30 MPa; Caudal: 120 L/min; Aplicaciones: zanjas de servicios medianas, corte de granito, hormigón.
• YG-CF4 — Excavadora recomendada: 20–30 T; Diámetro del disco: 2,0–2,8 m; Ancho de corte: 20 mm; Profundidad máxima: ≤1400 mm; Presión: 30 MPa; Caudal: 190 L/min; Aplicaciones: bloques de cantera, roca pesada, fosas de cimentación profundas.

Orientaciones de selección

• Empareje el peso operativo de la excavadora, el diámetro del disco, el ancho de corte y la profundidad máxima con las especificaciones del modelo.
• Para cortes verticales y horizontales frecuentes, prefiera un acoplamiento con rotación 360° o inclinación 90° para reducir tiempos de reposicionamiento.
• Utilice motores hidráulicos con válvulas de protección cuando el caudal/ presión de la máquina varíe para proteger los sellos y mantener la velocidad del disco.

Aplicaciones

• Canteras y extracción de piedra: realizar juntas rectas en bloques para reducir fracturas por voladuras y mejorar recuperación de la piedra.
• Demolición urbana y corte de hormigón: realizar zanjas limpias en hormigón armado de hasta 1.400 mm sin afectar la calzada contigua.
• Zanjas de servicios y excavaciones profundas: producir bordes verticales limpios para excavaciones y trabajos de cimentación seguros.
• Flujo de trabajo con accesorios en obras complejas: tras cortes precisos con la sierra, las cuadrillas suelen usar martillos hidráulicos, fresadoras, cucharas cribadoras, pulverizadores de hormigón y barrenas según sea necesario.

Resumen de caso
En una cantera, la combinación de una sierra YG-CF4 (disco 2,8 m, profundidad 1.400 mm, 30 MPa, 190 L/min) con una excavadora de 20 t aumentó el rendimiento de la piedra en ~80%, produjo bordes limpios sin rectificados secundarios y redujo significativamente los costes operativos.

Consejos para el operador

• Deje que el peso del disco y un suministro hidráulico estable realicen el corte; evite forzar la pluma para prevenir atascos.
• Mantenga una velocidad de avance hidráulica constante y refrigeración por agua continua para reducir el desgaste de los segmentos diamantados y evitar daños por calor.
• Retire el polvo de roca dentro de la cubierta del disco cada noche para evitar depósitos endurecidos que puedan bloquear el eje de transmisión.

Puntos frecuentes

• Disco simple vs doble: el disco simple permite cortes más profundos (hasta 1.400 mm). Los discos dobles realizan dos juntas paralelas simultáneas para corte de bloques y perfilado de aristas.
• Efectos de un desajuste hidráulico: un caudal insuficiente reduce la velocidad del disco y la eficacia de corte; una presión baja puede detener los motores. Use caudales/ presiones acordes o válvulas de protección.

Especificaciones técnicas

• Modelos: YG-CF1, YG-CF2, YG-CF3, YG-CF4 (cubre excavadoras de 2–30 T).
• Diámetro del disco: 0,4 m a 2,8 m según modelo.
• Ancho de corte: 5 mm (YG-CF1) a 20 mm (YG-CF4).
• Profundidad máxima de corte: ≤400 mm (YG-CF1), ≤800 mm (YG-CF2), ≤1100 mm (YG-CF3), ≤1400 mm (YG-CF4).
• Presión de trabajo: 30 MPa (todos los modelos).
• Requisitos de caudal hidráulico: 30 L/min (YG-CF1), 80 L/min (YG-CF2), 120 L/min (YG-CF3), 190 L/min (YG-CF4).
• Aplicaciones típicas: demolición interior, zanjas poco profundas, reparación de carreteras, zanjas de servicios, corte de granito/cantera, rocas pesadas y corte de cimentaciones profundas.
