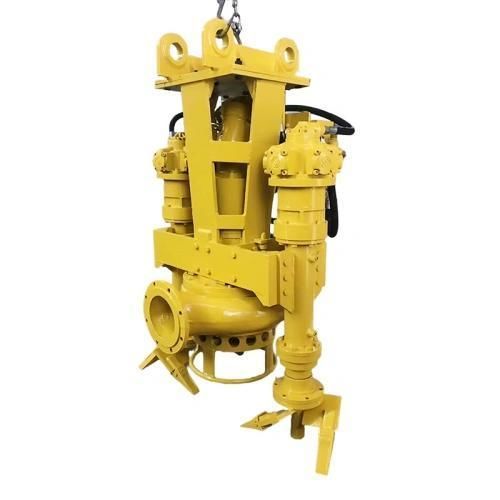

Bomba hidráulica de paletas YG series

con motor hidráulicocon control hidráulicode metal

Descripción general del producto Una bomba hidráulica de arena para excavadora ofrece una eficiencia de dragado significativamente mayor que las bombas sumergibles eléctricas, ya que utiliza la potencia hidráulica principal de la excavadora para generar un par elevado. El sistema combina un accionamiento hidráulico directo con un agitador inferior de alto contenido en cromo y cuchillas laterales giratorias para romper rápidamente los depósitos de arena compacta y bombear lodos con una densidad de sólidos de hasta el 60 % en peso. El funcionamiento hidráulico elimina los riesgos de quemadura del motor asociados a los accionamientos eléctricos y permite un dragado fiable en aguas profundas y en aplicaciones con materiales muy abrasivos. Ventajas clave

• Eficiencia de dragado un 50 % superior a la de las bombas sumergibles eléctricas en muchas obras
• El accionamiento hidráulico directo utiliza la potencia de la bomba de la excavadora para proporcionar un par elevado en arenas y gravas propensas a obstruir el sistema
• Componentes de la parte húmeda con altocomponentes del extremo húmedo con alto contenido en cromo para una mayor resistencia a la abrasión y una vida útil prolongada
• Las cuchillas laterales y el agitador rompen la arena compactada y aumentan la eficiencia de succión
• Bombeo seguro de lodos con alto contenido en sólidos (hasta ~60 % de sólidos en peso) para dragados de alta resistencia

Aplicaciones habituales

• Dragado de ríos y desazolve de presas: extrae mezclas de arcilla, limo y grava de lechos fluviales profundos
• Recuperación de terrenos costeros y dragado de puertos: se monta en excavadoras de largo alcance o barcazas para elde lodo y arena
• Limpieza de residuos mineros y estanques de decantación: las partes húmedas de aleación pesada resisten los residuos abrasivos
• Desbroce de grandes terrenos y transporte submarino de lodos: se integra con otros accesorios de excavadora (cribado, corte) para obras con múltiples tareas

Modelos de bombas y tabla de rendimiento de fábrica Modelo de bomba | Caudal (m³/h) | Altura de elevación (m) | Potencia del agitador | Par del agitador | Tonelaje de la excavadora | Aplicación de campo recomendada YG200-15 | 200 m³/h | 15 m | 5,5 kW | 1556 N·m | 10T–20T | Dragado en aguas poco profundas, arena fina, desazolve de estanques YG150-30 | 150 m³/h | 30 m | 5,5 kW | 1556 N·m | 10 t–20 t | Aguas más profundas, bombeo con altura de descarga media YG300-20 | 300 m³/h | 20 m | 5,5 kW | 1556 N·m | 10T–20T | Desazolve de ríos de caudal medio, extracción de arena de alto caudal YG500-15 | 500 m³/h | 15 m | 7,5 kW | 1946 N·m | 20T–30T | Residuos de presas de alto caudal, limpieza de lodos portuarios YG250-35 | 250 m³/h | 35 m | 7,5 kW | 1946 N·m | 20T–30T | Excavadoras de tamaño mediano-grande, tuberías de larga distancia YG400-30 | 400 m³/h | 30 m | 15 kW | 2433 N·m | 30T–40T | Bombeo de escorias pesadas, extracción de arena de río, lodos espesos YG400-40 | 400 m³/h | 40 m | 15 kW | 2433 N·m | 30T–40T | Recuperación con altura de impulsión ultraalta, dragado en aguas profundas Consejos para el operador

• Ponga en marcha primero las cuchillas laterales para aflojar los lechos de arena antes de bajar la entrada de la bomba; sumergir la entrada de la bomba directamente en arena dura puede atascar los orificios de succión.
• Enjuague la bomba con agua limpia durante varios minutos después de cada turno para eliminar la arena sedimentada y evitar que se bloquee el impulsor.

Resumen del caso (ejemplo de obra)

• Reto: Las bombas eléctricas instaladas en un lecho fluvial compactado tenían dificultades debido a la baja densidad de los lodos y a los frecuentes atascos del impulsor.
• Solución: Una bomba hidráulica para arena acoplada a una excavadora de tamaño medio con un agitador de 7,5 kW y cortadores laterales.
• Resultado: La densidad de la lechada aumentó (en el ejemplo, más del 45 %) y la producción diaria de arena se duplicó; el accionamiento hidráulico eliminó los anteriores problemas de quemado del motor y redujo el tiempo de inactividad.

Preguntas frecuentes

• ¿Por qué añadir cortadores laterales hidráulicos? Los cortadores laterales giratorios perforan las capas duras cuando la succión de agua por sí sola no puede romper la arena o la arcilla compactadas, lo que aumenta la densidad de la lechada en la toma.
• ¿Puedo instalarlo en excavadoras sin conductos hidráulicos adicionales? Se pueden utilizar circuitos auxiliares o válvulas desviadoras para dirigir el flujo de aceite a las cuchillas laterales sin necesidad de añadir una nueva bomba principal específica.
• ¿Cuánto duran los impulsores y son fáciles de sustituir? Las piezas de desgaste del extremo húmedo están fabricadas con aleación de alto contenido en cromo Cr26 y suelen durar entre 800 y 1.200 horas en condiciones normales de arena; los diseños de carcasa dividida permiten cambiar los impulsores in situ en pocas horas.

Características / Especificaciones técnicas

• Denominación de la serie: Serie YG (varios modelos disponibles: YG150-30, YG200-15, YG250-35, YG300-20, YG400-30, YG400-40, YG500-15)
• Rango de caudal: 150–500 m³/h según el modelo
• Rango de altura de elevación: 15–40 m según el modelo
• Potencia del agitador: opciones habituales 5,5 kW, 7,5 kW, 15 kW
• Par del agitador: desde ~1556 N·m hasta ~2433 N·m, dependiendo del modelo
• Tonelaje recomendado de la excavadora: 10 T–40 T (dependiendo del modelo)
• Materiales de la parte húmeda: fundición de aleación con alto contenido en cromo (Cr26) para mayor resistencia al desgaste
• Características de diseño: accionamiento hidráulico directo, agitador inferior, cuchillas laterales giratorias, carcasa dividida para el mantenimiento en línea
