Cizalla hidráulica de armaduras para hormigón YG series

para tuberíasde alta resistencia

Descripción del producto

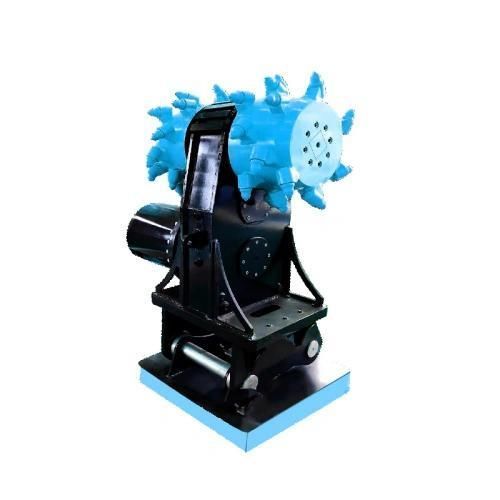

Una fresadora de tambor hidráulica muele roca meteorizada, lutita y arenisca arcillosa con baja vibración y bajo ruido, generando superficies limpias y partículas de 10–50 mm aptas para relleno directo de zanjas. Frente a los rompe-rocas hidráulicos tradicionales corta 3–5× más rápido en estos materiales.

Opciones de transmisión y potencia
Los sistemas incluyen transmisión por cadena y transmisión hidráulica directa para portadores ligeros, y diseños de doble motor con engranajes para proyectos mineros pesados. Los accionamientos doble-motor con engranajes proporcionan pares muy altos (ejemplos hasta ~111.300 N·m) para el fresado de roca dura.

Guía de selección
Combinar la fresadora con el peso del portador (excavadora), el caudal hidráulico auxiliar máximo y la presión nominal. Verificar in situ el caudal de la línea auxiliar y la contrapresión de retorno antes de la selección: un caudal insuficiente limita la velocidad de rotación y una contrapresión alta sobrecalienta rápidamente los motores hidráulicos y daña los retenes.

Comparativa de modelos
Model | Carrier Weight (T) | Rated Flow (L/min) | Rated Pressure (MPa) | Max Torque (N.m) | Pick Teeth (pcs)
YG-140 | 3 – 8 T | 40 L/min | 28 MPa | 3,000 N.m | 22 – 44 pcs
YG-210S | 18 – 25 T | 268 L/min | 28 MPa | 9,000 N.m | 44 – 68 pcs
YG-350 | 30 – 50 T | 580 L/min | 30 MPa | 23,500 N.m | 76 pcs
YG-800 | 80 – 120 T | 1,800 L/min | 35 MPa | 111,300 N.m | 84 pcs

Flujo de trabajo recomendado en obra
Para clasificación de roca y relleno inmediato, empareje la fresadora con un cubo cribador para separar las finas. Añada un cubo triturador para cantos de gran tamaño. Para demolición de cimientos combine con un rompe-pilotes o un pulverizador hidráulico para retirar columnas, triturar losas y cortar armaduras.

Aplicaciones habituales

• Tunelado y zanjas profundas: perfilar túneles, limpiar sobre-excavaciones y rugosificar superficies minimizando la fisuración del sustrato.
• Zanjas de servicios y empuje de tubería: cortar zanjas estrechas con paredes verticales limpias y producir árido fino apto para relleno inmediato de tuberías.
• Corte y demolición bajo el agua: recortar pilotes y paredes interiores bajo el agua sin destrucción por alta vibración.
• Canterías especializadas y trabajos forestales: rebajar esquinas de cantera, moler tocones y nivelar taludes empinados donde los cubos estándar fallan.

Notas del operador y FAQ (selección)

• La vida útil de los dientes depende de la dureza y la abrasividad: típicamente ~200–300 h en lutita/blandas, 50–80 h en arenisca muy abrasiva; las puntas de carburo de alta resistencia amplían la vida útil.
• Las fresadoras hidráulicas requieren caudal de aceite continuo y contrapresión de retorno muy baja; el bajo caudal limita la velocidad de rotación y la alta contrapresión daña los retenes del motor.
• Las partículas molidas tienen típicamente 10–50 mm, cumpliendo en muchos casos las exigencias de relleno de zanjas sin trituración adicional.

Especificaciones técnicas

• Brand: YG Machinery
• Denominación comercial: YG series
• Rango de peso recomendado del portador: 3 T a 120 T
• Rango de caudal hidráulico nominal: 40 L/min a 1,800 L/min
• Rango de presión nominal: 28 MPa a 35 MPa
• Ejemplos de par máximo: 3,000 N.m (YG-140), 9,000 N.m (YG-210S), 23,500 N.m (YG-350), 111,300 N.m (YG-800)
• Número de dientes: 22–84 pcs según el modelo
• Tamaño de partícula típico: 10–50 mm (adecuado para relleno de zanjas)
• Opciones de transmisión: transmisión por cadena, transmisión hidráulica directa, doble motor con engranajes
• Accesorios recomendados: cubo cribador para la separación de finos; cubo triturador para grandes bloques; rompe-pilotes o pulverizador hidráulico para demolición de hormigón
• Enfriamiento/control de polvo: se recomiendan sistemas de rociado interno para uso en túneles/soterrado
• Precaución operativa: verificar siempre el caudal hidráulico auxiliar y la contrapresión de retorno antes de usar para evitar el sobrecalentamiento del motor
