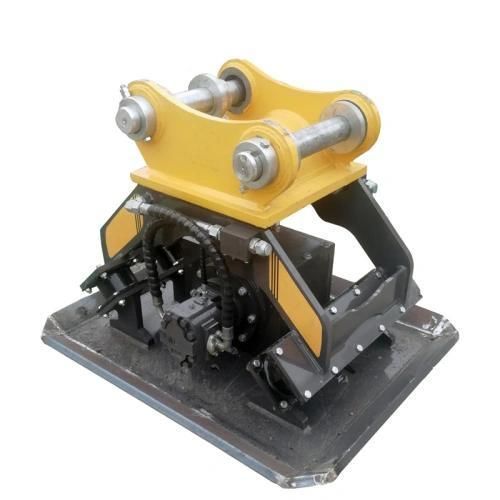

Plancha vibradora reversible YG series

para excavadorade compresión

Resumen del producto
Un compactador de placa montado en excavadora convierte el flujo hidráulico en vibración de alta frecuencia para lograr un compactado profundo y homogéneo. Frente a las apisonadoras de empuje, alcanza zanjas estrechas o profundas con seguridad, aumenta la producción diaria y reduce la exposición de personal en excavaciones peligrosas.

Aplicaciones habituales

• Zanjas de tuberías y relleno de servicios: Accede a zanjas estrechas y profundas para compactar capas de suelo y evitar futuros hundimientos.
• Taludes de carretera y márgenes de ríos: El alcance del brazo del excavador permite compactar pendientes pronunciadas y conformar márgenes desde posición segura.
• Compactación de estribos y cimentaciones: La vibración de alta frecuencia funciona bien en espacios confinados para cumplir requisitos de compactación.
• Limpieza de obra y drenaje: Frecuentemente se usa con otros accesorios de excavadora para nivelado, limpieza y preparación de drenajes.

Especificaciones (modelos)

• YG-32: Excavadoras adecuadas 4–9 T; Fuerza de vibración 40 kN; Frecuencia de excitación ≥2000 RPM; Presión de trabajo 15 MPa; Caudal máx. 60 L/min; Dimensiones 900×550×750 mm; Área de impacto 900×550 mm; Peso 380 kg; Aplicaciones típicas: zanjas estrechas, patios, suelos poco profundos.
• YG-50: Excavadoras adecuadas 10–18 T; Fuerza de vibración 65 kN; Frecuencia ≥2000 RPM; Presión 15 MPa; Caudal máx. 100 L/min; Dimensiones 1160×700×930 mm; Área de impacto 1160×700 mm; Peso 550 kg; Aplicaciones típicas: parcheo de vías urbanas, relleno de zanjas medias.
• YG-80: Excavadoras adecuadas 20–27 T; Fuerza de vibración 110 kN; Frecuencia ≥2200 RPM; Presión 15 MPa; Caudal máx. 160 L/min; Dimensiones 1350×900×1000 mm; Área de impacto 1350×900 mm; Peso 920 kg; Aplicaciones típicas: plataformas de autopista, relleno de tuberías profundas.
• YG-107: Excavadoras adecuadas 30–40 T; Fuerza de vibración 150 kN; Frecuencia ≥2200 RPM; Presión 15 MPa; Caudal máx. 160 L/min; Dimensiones 1350×900×1050 mm; Área de impacto 1350×900 mm; Peso 1050 kg; Aplicaciones típicas: plataformas mineras, cimentaciones de edificaciones pesadas.

Consejos de operador y mantenimiento

• Instalar una válvula de alivio de presión en la línea hidráulica; la presión excesiva puede dañar motores hidráulicos y un caudal alto sobrecalienta los rodamientos excéntricos.
• Trabajar desde la parte inferior de los taludes hacia arriba para evitar que material suelto se deslice y dañe la pendiente.
• Comprobar semanalmente los topes de caucho y los pernos de montaje; fijaciones flojas transmiten vibraciones hasta el brazo y pueden dañar los cilindros.
• Engrasar los rodamientos del eje excéntrico cada 40 horas de funcionamiento con grasa de alta temperatura para alargar la vida útil.

Especificaciones técnicas

• Brand: YG Machinery
• Familia de modelos: serie YG (YG-32, YG-50, YG-80, YG-107)
• Peso de equipo adecuado: 4–40 T según modelo
• Rango de fuerza de vibración: 40–150 kN según modelo
• Frecuencia de excitación: ≥2000–≥2200 RPM (según modelo)
• Presión hidráulica de trabajo: 15 MPa para los modelos listados
• Caudal hidráulico máximo: 60, 100 o 160 L/min (según modelo)
• Dimensiones típicas y áreas de impacto: ver lista de modelos arriba
• Pesos por modelo: 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Aplicaciones principales: relleno de zanjas, compactado de rodadas, compactado de cimentaciones y taludes, zanjas de servicios estrechas
• Accesorios/recomendaciones de instalación: topes de caucho resistentes para aislar el retroceso; válvula de alivio en la línea de aceite
