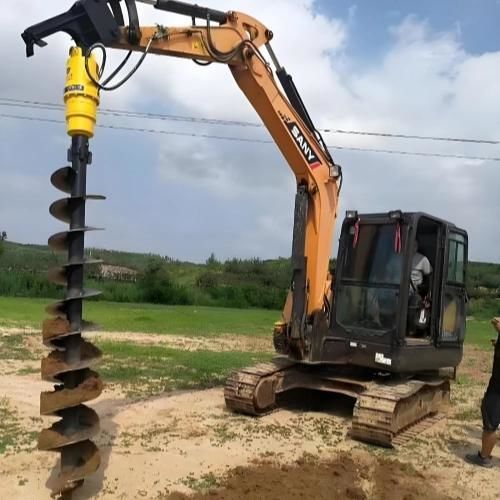

Barrena continua YG series

hidráulicapara excavadorade pilotes

Resumen del producto
Instalar una barrena de excavadora de alto par multiplica la velocidad de perforación de agujeros más de cinco veces frente al trabajo manual. Un accionamiento hidráulico para barrena utiliza una caja planetaria para girar las brocas con alto par de salida, perforando agujeros rectos y limpios en minutos. El perforado mecánico reduce los costes laborales y mantiene a los operadores fuera de zonas de trabajo peligrosas.

Tabla de parámetros técnicos
Modelo | Tonelaje aplicable (T) | Rango de par (Nm) | Presión de aceite (bar) | Caudal de aceite (lpm) | Velocidad (rpm) | Eje de salida | Peso (kg) | Aplicación recomendada
YGMINI | 0.8 – 2 T | 305 – 1175 Nm | 60 – 200 bar | 12 – 45 lpm | 28 – 95 rpm | 65Rd | 38 kg | Mini excavadoras, pozos de postes, plantación de árboles
YG1500 | 1 – 2 T | 545 – 1580 Nm | 60 – 200 bar | 20 – 75 lpm | 32 – 97 rpm | 65Rd | 49 kg | Cercados agrícolas, pequeños pilotes solares
YG2000 | 1.5 – 3 T | 656 – 2270 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 98 rpm | 65Rd | 50 kg | Paisajismo, arcilla dura, pozos profundos para postes
YG2500 | 1.5 – 3 T | 855 – 2510 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 90 rpm | 65Rd | 50 kg | Perforación en suelos difíciles, cimentación de pilotes solares
YG4000 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 52 kg | Excavadoras compactas medianas, esquisto y heladas
YG4500 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 87 kg | Bastidor de caja pesado, piloteo continuo
YG5000 | 3 – 6 T | 1608 – 4890 Nm | 60 – 210 bar | 40 – 95 lpm | 28 – 57 rpm | 65Rd | 88 kg | Perforación pesada, roca meteorizada, pilotes de construcción

Dónde emplean los contratistas una barrena de excavadora

• Parques solares y pilotes para servicios: perfora rápidamente agujeros de cimentación rectos en diversas condiciones de terreno.
• Cercados y plantación de árboles: agujeros para postes rápidos y limpios para márgenes de carreteras y líneas agrícolas.
• Fundaciones de edificios y muros de contención: agujeros profundos y precisos en suelos densos para postes y zapatas.
• Limpieza de obra y trabajo en equipo: las barrenas realizan perforaciones de cimentación con rapidez y pueden combinarse con compactadores, imanes y bombas de lodo para apoyar el relleno y la limpieza.

Consejos para el operador

• Use dientes de punta de tungsteno al perforar esquisto o roca blanda; los dientes planos estándar se desgastan rápidamente en roca.
• Levante la broca cada medio metro en arcilla pesada para limpiar la tierra compactada; un vuelo completo puede sobrecargar la bomba y bloquear el motor.
• Compruebe los niveles de aceite de la caja planetaria semanalmente; la perforación intensiva genera calor y un nivel bajo de aceite puede dañar los engranajes.

Estudio de caso — Proyecto solar en Australia (resumen)

• Desafío en obra: esquisto duro y arcilla seca limitaron la producción a ~20 agujeros/día y provocaron desgaste rápido de la broca.
• Solución de equipo: combinar un accionamiento de barrena de alto par (modelo hasta 4890 Nm, eje 65Rd) con una broca de roca equipada con dientes de punta de tungsteno para la mini excavadora.
• Resultados: la velocidad de perforación aumentó ~400%, el tiempo por agujero bajó a menos de 3 minutos, la producción diaria superó 90 agujeros y el equipo terminó el trabajo con antelación significativa.

Notas frecuentes de selección

• El par de salida es el factor principal para suelos duros, esquisto o roca; un mayor régimen (rpm) es más eficaz en suelos blandos para expulsar rápidamente los recortes.
• Elija dientes planos estándar para tierra, arena y arcilla blanda; elija dientes de punta de tungsteno para arcilla dura, arenisca, roca meteorizada y asfalto.
• Se pueden añadir extensiones de eje entre el eje de salida 65Rd y la broca con pasadores rápidos; las configuraciones anti-balanceo mejoran la precisión en perforaciones profundas.

Características / especificaciones técnicas

• YGMINI — Tonelaje aplicable: 0.8–2 T; Par: 305–1175 Nm; Presión de aceite: 60–200 bar; Caudal de aceite: 12–45 lpm; Velocidad: 28–95 rpm; Eje de salida: 65Rd; Peso: 38 kg; Aplicaciones: mini excavadoras, pozos de postes, plantación de árboles.
• YG1500 — Tonelaje aplicable: 1–2 T; Par: 545–1580 Nm; Presión de aceite: 60–200 bar; Caudal de aceite: 20–75 lpm; Velocidad: 32–97 rpm; Eje de salida: 65Rd; Peso: 49 kg; Aplicaciones: cercados agrícolas, pequeños pilotes solares.
• YG2000 — Tonelaje aplicable: 1.5–3 T; Par: 656–2270 Nm; Presión de aceite: 60–200 bar; Caudal de aceite: 30–75 lpm; Velocidad: 35–98 rpm; Eje de salida: 65Rd; Peso: 50 kg; Aplicaciones: paisajismo, arcilla dura, pozos profundos para postes.
• YG2500 — Tonelaje aplicable: 1.5–3 T; Par: 855–2510 Nm; Presión de aceite: 60–200 bar; Caudal de aceite: 30–75 lpm; Velocidad: 35–90 rpm; Eje de salida: 65Rd; Peso: 50 kg; Aplicaciones: perforación en suelos difíciles, cimentación de pilotes solares.
• YG4000 — Tonelaje aplicable: 2–4 T; Par: 1290–4580 Nm; Presión de aceite: 60–210 bar; Caudal de aceite: 40–95 lpm; Velocidad: 32–77 rpm; Eje de salida: 65Rd; Peso: 52 kg; Aplicaciones: excavadoras compactas medianas, esquisto y heladas.
• YG4500 — Tonelaje aplicable: 2–4 T; Par: 1290–4580 Nm; Presión de aceite: 60–210 bar; Caudal de aceite: 40–95 lpm; Velocidad: 32–77 rpm; Eje de salida: 65Rd; Peso: 87 kg; Aplicaciones: bastidor de caja pesado, piloteo continuo.
• YG5000 — Tonelaje aplicable: 3–6 T; Par: 1608–4890 Nm; Presión de aceite: 60–210 bar; Caudal de aceite: 40–95 lpm; Velocidad: 28–57 rpm; Eje de salida: 65Rd; Peso: 88 kg; Aplicaciones: perforación pesada, roca meteorizada, pilotes de construcción.
