Hélice con bajos niveles de ruido C series

de aluminioATEXde acero

Presentación
ZIEHL-ABEGG suministra una gama modular de rodetes y ventiladores para aplicaciones de ventilación y tratamiento de aire. La Serie C se ofrece en chapa de acero o en versión ATEX y puede combinarse con motores estándar o de alto rendimiento. Diámetros disponibles: 225–1.120 mm, adecuados para diversas posiciones de montaje y equipos de cliente.

Especificación de producto

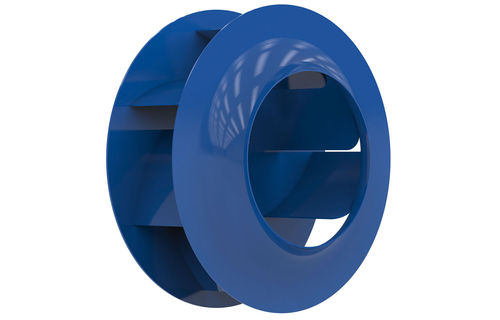

Rodete de marcha libre con 7 palas curvadas hacia atrás en tamaños de 225 a 1.120 mm. Rodete fabricado en chapa de acero con protección de superficie mediante recubrimiento en polvo. Versiones con cubo (taperlock o cubo fijo) y tobera de entrada con dispositivo opcional de medición de caudal volumétrico. Caudales hasta aprox. 110.000 m³/h (soplado libre). Aumento de presión estática posible hasta 2.500 Pa. Módulos GR para montaje compacto en aplicaciones/equipos de cliente para conducción de aire horizontal y vertical. Ventiladores ER empotrados para uso amortiguado contra vibraciones en unidades centrales de climatización con conducción horizontal de aire.

Propiedades y opciones
Rodete con difusor rotatorio sin palas para altos rendimientos y buenas características acústicas. También disponible en ejecución ATEX (a prueba de explosiones). Rodete en aluminio como opción para uso con motores de rotor externo.

Conceptos de motores
Motores de rotor interno:

• PMblue (EC): motor de imán permanente con controlador integrado
• AMblue (AC): motor asíncrono con controlador integrado
• Tecnología AC

Motores de rotor externo:

• ECblue (EC): tecnología EC con controlador integrado adaptado al ventilador
• Tecnología AC

Versión antideflagrante (extracto)
Disponible en 13 tamaños (225–1.120 mm). Versiones ZAmotbasic. Siete palas curvadas hacia atrás. Recubrimiento en polvo antiestático (negro RAL 9005). Disponible solo en versión ER y en posición de montaje H. Rodete con cubo disponible por separado. Clase de temperatura T4. Grupo de equipo IIB. EPL: Gb/Gc. Zonas de uso: Zona 1 / 2. Protección del motor al arranque: Ex db / Ex db eb. Protección del ventilador al arranque: Ex h (seguridad constructiva «c»). Temperaturas ambiente: −20 a +40/+60 °C. Temperatura del rodete hasta +80 °C. Certificados: ATEX, IECEx.

Especificaciones técnicas

• Rango de diámetro del rodete: 225 a 1.120 mm
• Número de palas: 7 palas curvadas hacia atrás (rodete libre)
• Material del rodete: chapa de acero (recubrimiento en polvo antiestático); opción ATEX; rodete de aluminio para motores de rotor externo
• Opciones de cubo: Taperlock o cubo fijo; rodete con cubo disponible por separado
• Tobera de entrada: opción con dispositivo de medición de caudal volumétrico
• Caudal máximo: hasta 110.000 m³/h (soplado libre)
• Aumento máximo de presión estática: hasta 2.500 Pa
• Diseños disponibles: módulos GR (montaje compacto, conducción horizontal/vertical), ventiladores ER empotrados (amortiguación de vibraciones)
• Tecnologías de motor: EC PMblue, AC AMblue, AC, EC ECblue (rotor externo)
• Versiones antideflagrantes: tamaños 225–1.120 mm, T4, Grupo IIB, EPL Gb/Gc, Zonas 1/2, protecciones Ex db / Ex db eb / Ex h, certificados ATEX & IECEx
• Temperatura ambiente (EX): −20 a +40/+60 °C; temperatura del rodete hasta +80 °C
