Soplador de aire R series

radialcentrífugopara HVAC

Descripción general

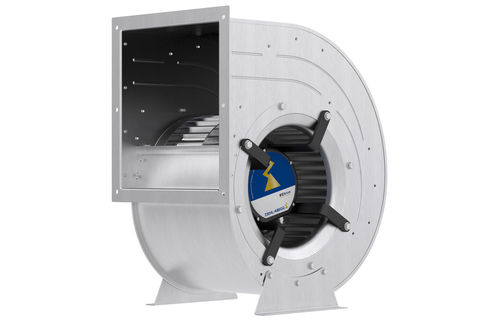

Ventiladores centrífugos radiales EC ZIEHL-ABEGG de la Serie R con carcasa en espiral optimizada y palas curvadas hacia adelante. Disponibles en versiones de aspiración simple y doble, adecuados para HVAC, refrigeración de equipos y sistemas de extracción. Diseño optimizado energéticamente con buen comportamiento acústico.

Descripción detallada
La Serie R presenta una carcasa en espiral y un elevado número de palas delanteras. La geometría está optimizada para funcionamiento en carcasa en espiral para ofrecer alta eficiencia y reducir el ruido tonal de las palas. Se ofrecen distintas dimensiones y puntos de rendimiento según la versión.

Construcción y montaje

• Carcasa en chapa en espiral (galvanizada).
• Brida de salida y escuadra de fijación para montaje directo.
• Versiones de aspiración simple (un lado) y aspiración doble (dos lados).

Rendimiento y dimensiones

• Tamaños (ejemplos): aspiración simple 180–450 mm, aspiración doble 250–450 mm (otras medidas disponibles).
• Caudales volumétricos hasta aprox. 9.000 m³/h (según versión).
• Presiones estáticas hasta aprox. 1.100 Pa (según versión).

Tecnología del motor y electrónica

• Motores de rotor externo EC.
• Tecnología ECblue con controlador integrado adaptado al ventilador.

Características y particularidades

• Alta densidad de potencia volumétrica y eficiencia energética.
• Reducción del ruido tonal gracias al elevado número de palas.
• Carcasa con brida de salida y escuadra de fijación.
• Versiones adaptadas a aplicaciones industriales y HVAC.

Aplicaciones

• Sistemas HVAC y unidades de tratamiento de aire.
• Refrigeración de equipos y componentes electrónicos.
• Sistemas de extracción y ventilación.
• Máquinas de embalaje y líneas de producción.
• Módulos de ventilación para salas blancas y puestos de trabajo.

Características / especificaciones técnicas

• Tipo: ventilador centrífugo (radial) EC en carcasa en espiral.
• Material de la carcasa: chapa galvanizada (carcasa en espiral).
• Tamaños nominales: ejemplos 180–450 mm (aspiración simple), 250–450 mm (aspiración doble).
• Caudal volumétrico: hasta ~9.000 m³/h (según versión).
• Presión estática: hasta ~1.100 Pa (según versión).
• Montaje: en brida de salida o con escuadras de fijación.
• Impulsor: palas curvadas hacia adelante, alto número de palas para bajo ruido.
• Accionamiento: motores EC de rotor externo con ECblue y controlador integrado.
