Hélice multihoja Cpro

de flujo radialcon bajos niveles de ruidoresistente a la corrosión

Resumen

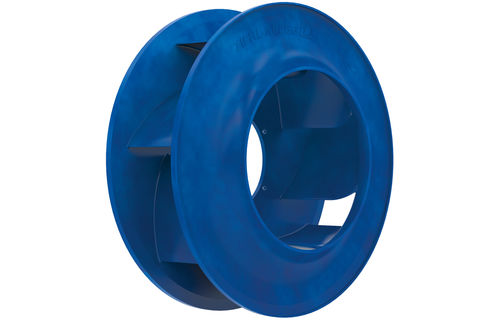

El rodete centrífugo Cpro ZAmid® combina muy bajo peso con alta estabilidad y eficiencia. El compuesto de alto rendimiento ZAmid® reduce la masa respecto al acero, prolonga la vida útil, reduce el consumo energético y disminuye sensiblemente las emisiones sonoras. La geometría tridimensional de las palas está diseñada para aplicaciones exigentes en temperatura, higiene y climatización.

Especificación del producto
Rodete de marcha libre Cpro en ZAmid® con 7 palas perfiladas curvadas hacia atrás, disponible en diámetros de 250–630 mm. Caudales a libre descarga hasta 30.000 m³/h y aumento de presión estática hasta 2.500 Pa. Versiones con cubo y tobera de entrada que incluyen dispositivo para medición del caudal volumétrico. Módulos GR para montaje compacto en sistemas de clientes con alimentación de aire horizontal o vertical. Ventiladores ER integrados para empleo con amortiguación de vibraciones en unidades centrales de climatización con flujo de aire horizontal.

Propiedades y características especiales
Rodete con difusor rotativo sin palas para elevados rendimientos y comportamiento acústico favorable. Geometría 3D de las palas que reduce el ruido tonal. El material ZAmid® permite una temperatura de servicio de -35 °C a +80 °C y ofrece alta resistencia química. Disponible ZAmid® con certificación de protección contra incendios para cumplimiento de DIN EN 45545-2.

Conceptos de motores

• Motores de rotor externo: tecnología ECblue con controlador integrado adaptado al ventilador
• Motores de rotor externo: tecnología AC
• Motores de rotor interno: PMblue EC (imanes permanentes) con controlador integrado
• Motores de rotor interno: tecnología AC

Especificaciones técnicas

• Modelo/serie: Cpro ZAmid®
• Material: composite de alto rendimiento ZAmid® (opción protección contra incendios)
• Diámetro del rodete: 250–630 mm
• Número de palas: 7 palas perfiladas curvadas hacia atrás
• Caudal máx.: hasta 30.000 m³/h (soplado libre)
• Presión estática máx.: hasta 2.500 Pa
• Rango de temperatura de servicio: -35 °C a +80 °C
• Acústica: difusor rotativo sin palas y geometría 3D de palas para reducción del ruido tonal
• Resistencia química: elevada gracias al material
• Variantes: rodete libre, versiones con cubo y tobera con dispositivo de medición, módulos GR, ventiladores ER integrados
• Tecnologías de motor compatibles: ECblue, PMblue (rotor interno PM), AC
• Beneficios: significativamente más ligero que el acero, mayor durabilidad, menor consumo, reducción de niveles sonoros
