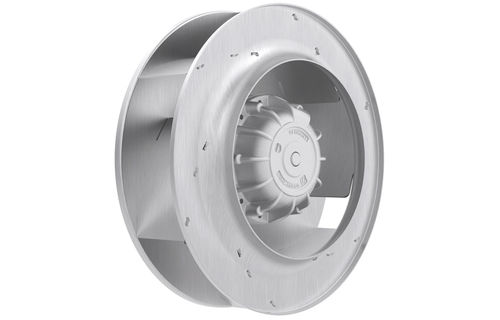

Hélice de flujo radial M series

a prueba de altas temperaturasATEXde aluminio

Resumen
Los ventiladores centrífugos de la serie M con impulsor de aluminio son especialmente polivalentes y adecuados para distintas aplicaciones que requieren altas exigencias mecánicas o funcionan a elevadas temperaturas. Pueden emplearse en climatización y refrigeración, en explotaciones ferroviarias o en instalaciones de secado. La geometría del impulsor permite su uso tanto como impulsor en libre funcionamiento como en carcasa en espiral, lo que posibilita alcanzar presiones estáticas elevadas junto con motores de 2 polos.

Especificación del producto
Los rodetes motorizados de aspiración por un solo lado y curvados hacia atrás de la serie M están diseñados para su uso sin carcasa en espiral. Disponibles en dimensiones de 225 a 500 mm. Permiten caudales de hasta 5.500 m³/h y presiones estáticas de hasta 2.100 Pa.

Propiedades y particularidades

• Gama versátil con diferentes anchuras de rueda para aplicaciones con exigencias mecánicas elevadas, como el material ferroviario o las temperaturas altas en plantas de secado.
• Sólo disponibles como rodetes motorizados; no hay ventiladores con carcasa.
• Adecuados para cargas mecánicas elevadas y temperaturas operativas altas.
• También disponibles con certificación ATEX e IECEx para atmósferas potencialmente explosivas.

Conceptos de motor

• Motores de rotor externo: tecnología AC

Versión antideflagrante

• Disponible en siete tamaños (315 – 630 mm)
• Acabado de superficie antiestático mediante pintura en polvo negra (RAL 9005)

Protección contra explosiones: detalles adicionales

• Sólo disponibles como rodetes motorizados; no hay ventiladores con carcasa
• Clase de temperatura T3/T4
• Grupo de equipo IIB
• Motor de rotor externo (AC)
• EPL: Gb / Gc
• Zona 1 / Zona 2
• Tipo de protección de encendido del motor: Ex eb
• Tipo de protección de encendido del ventilador: Ex h (seguridad constructiva “c”)
• Temperaturas ambientales admisibles: -20 a +40/+60 °C
• Temperatura admisible del impulsor: hasta +80 °C
• Certificados: ATEX (y opciones IECEx disponibles)

Aplicaciones

• Tecnología de climatización y refrigeración
• Explotación ferroviaria
• Plantas de secado
• Otras aplicaciones con altas exigencias mecánicas y/o temperaturas elevadas

Características técnicas / especificaciones

• Tipo de producto: Rodete motorizado de aspiración simple, curvado hacia atrás (rodete motor RH)
• Material del impulsor: Aluminio
• Dimensiones estándar: 225 mm – 500 mm (resumen de la serie)
• Tamaños para atmósferas explosivas: 315 mm – 630 mm (versión antideflagrante)
• Caudal volumétrico máximo: hasta 5.500 m³/h
• Presión estática máxima: hasta 2.100 Pa
• Tecnología de motor: Motores de rotor externo, AC
• Diseño: Impulsor en libre funcionamiento y compatible con carcasa en espiral para obtener altas presiones estáticas
• Clase de temperatura (versiones antideflagrantes): T3 / T4
• Grupo de equipo (versiones antideflagrantes): IIB
• EPL (versiones antideflagrantes): Gb / Gc
• Zonas (versiones antideflagrantes): Zona 1 / Zona 2
• Protección de ignición del motor (versiones antideflagrantes): Ex eb
• Protección de ignición del ventilador (versiones antideflagrantes): Ex h (seguridad constructiva “c”)
• Rango de temperatura ambiente (versiones antideflagrantes): -20 °C a +40 / +60 °C (según configuración)
• Clasificación de temperatura del impulsor: hasta +80 °C
• Acabado de superficie (versiones antideflagrantes): Pintura en polvo antiestática (negro RAL 9005)
• Certificados: ATEX (y opciones IECEx para atmósferas explosivas)
