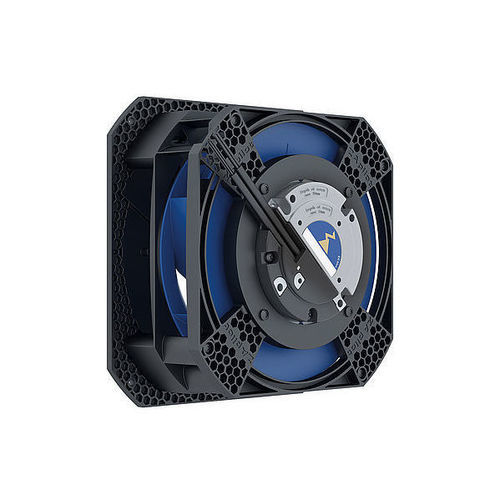

Ventilador centrífugo ZApilot

con motor ECde compositeindustrial

Resumen
El sistema de ventilación ZApilot dirige los patrones de flujo de aire para convertir la presión dinámica en presión estática mediante aletas guía integradas y un difusor estacionario. El concepto modular está pensado para una instalación compacta en aplicaciones de cliente y ofrece hasta un 10 % más de eficiencia frente a los estándares del mercado, manteniendo niveles sonoros muy bajos.

Especificaciones del producto
Módulos de ventilador con alimentación de aire integrada para instalación horizontal y vertical. Los módulos incorporan el impulsor libre ZAvblue con 7 palas curvadas hacia atrás, en diámetros de 175 mm a 250 mm. Impulsor fabricado en material compuesto de alto rendimiento. Caudal libre aproximado 1.600 m³/h; aumento máximo de presión estática hasta 1.000 Pa posible.

Propiedades y características especiales

• Aletas guía integradas para reducir la turbulencia y difusor vertical para ampliar la sección de flujo
• Conversión de presión dinámica en presión estática que permite hasta un 10 % más de eficiencia frente a los estándares
• Boca de entrada integrada con opción de montaje de rejilla de protección en el lado de aspiración
• Módulos compactos para instalaciones a medida del cliente, manejo plug-and-play
• Funcionamiento muy silencioso

Conceptos de motor

• Motores de rotor externo
• Tecnología ECblue: controlador integrado adaptado al ventilador

Especificaciones técnicas

• Serie / nombre del producto: ZApilot
• Impulsor: ZAvblue, impulsor libre con 7 palas curvadas hacia atrás
• Diámetro del impulsor: 175–250 mm
• Material del impulsor: material compuesto de alto rendimiento
• Caudal (salida libre): aprox. 1.600 m³/h
• Aumento máximo de presión estática: hasta 1.000 Pa
• Alimentación de aire: módulos para alimentación horizontal y vertical
• Componentes integrados: aletas guía, difusor vertical, boquilla de entrada integrada
• Eficiencia: hasta un 10 % superior a los estándares del mercado (debido a la conversión dinámica→estática)
• Tecnología de motor: motores de rotor externo, ECblue con controlador integrado
• Instalación / manejo: módulos compactos para aplicaciones de cliente, opción de rejilla de protección en el lado de aspiración, plug-and-play
• Acústica: funcionamiento muy silencioso
