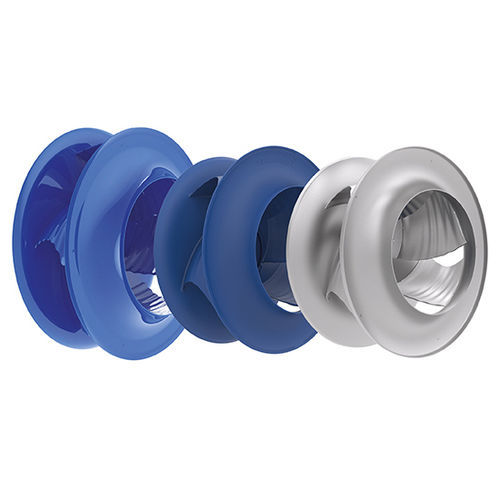

Ventilador centrífugo ZAbluefin

canalizablecon motor asíncronocon motor sin escobillas

Resumen ZAbluefin es un impulsor centrífugo de nueva generación diseñado para aplicaciones industriales y HVAC que exigen alta eficiencia y bajo nivel sonoro. Está disponible en ZAmid® (composite de alto rendimiento), aluminio y acero. Integra una geometría de palas biomimética 3D, un borde de ataque biomimético y un borde de salida en V dentado para optimizar el flujo y reducir la radiación sonora.

Principales características ZAbluefin es un impulso libre centrífugo con cinco palas curvadas hacia atrás. Mejora la eficiencia del sistema (hasta +7 % frente a diseños anteriores), reduce la potencia acústica y favorece la radiación sonora difusa. Amplia gama de tamaños y conceptos de motor adaptables. Hay versiones con certificación ATEX / IECEx para atmósferas explosivas.

Diseño y acústica El perfilado 3D biomimético, la geometría torsionada de las palas y la superficie corrugada mejoran la uniformidad del flujo y promueven la radiación sonora difusa, lo que reduce el ruido percibido en instalaciones conductos o en aspiración libre.

Versiones

• ZAbluefin en ZAmid® — impulsor en composite de alto rendimiento que combina material avanzado y concepto de pala para máxima eficiencia y reducción de potencia sonora.
• ZAbluefin en aluminio — impulsor de aluminio adecuado para aplicaciones con requisitos de higiene o protección contra incendios, con buena eficiencia y acústica.
• ZAbluefin en acero — impulsor en chapa de acero con recubrimiento en polvo, disponible en diámetros grandes para altos caudales de aire.

Conceptos de motor

• Motores de rotor externo: ECblue (clase de eficiencia IE5)
• Motores de rotor interno: PMblue (motor de imán permanente con controlador integrado), tecnología AC (IE3 / IE4), AMblue (motor asíncrono con controlador integrado)

Aplicaciones Adecuado para HVAC (unidades de tratamiento de aire), centros de datos, refrigeración de equipos, compresores, ventilación de contenedores, instalaciones marinas y sistemas eólicos donde se requieren alta eficiencia y bajo ruido.

Versiones para atmósferas explosivas Existen variantes ZAbluefin para atmósferas potencialmente explosivas (ATEX / IECEx). Características: recubrimiento en polvo eléctricamente conductor (negro RAL 9005), disponibilidad como módulo ER (posición de instalación H únicamente), clases de temperatura y grupo de equipo específicos, homologaciones para Zona 1/2 y protecciones motor Ex db / Ex db eb. Clasificaciones típicas: clase de temperatura T4, grupo de equipo IIB, EPL Gb / Gc; temperaturas de servicio y límites según certificación.

Características / especificaciones técnicas

• Tipo de impulsor: impulsor centrífugo libre, 5 palas curvadas hacia atrás
• Característica de las palas: perfilado 3D biomimético, geometría torsionada, borde de ataque biomimético, borde de salida en V dentado, superficie corrugada para radiación sonora difusa
• Materiales/versiones: ZAmid® composite, aluminio, chapa de acero (recubrimiento en polvo)
• Tamaños (ZAmid®): 250–560 mm
• Tamaños (aluminio): 315–630 mm
• Tamaños (acero): 250–1.120 mm
• Caudal (ZAmid®): hasta 19.000 m3/h en aspiración libre
• Presión estática máx. (ZAmid®): hasta 1.800 Pa
• Caudal (aluminio): hasta 20.000 m3/h en aspiración libre
• Presión estática máx. (aluminio): hasta 2.000 Pa
• Caudal (acero): hasta 80.000 m3/h en aspiración libre
• Presión estática máx. (acero): hasta 2.100 Pa
• Tamaños ATEX: 12 tamaños de 280–1.000 mm
• Especificaciones ATEX: opciones ZAmotpremium & ZAmotbasic; recubrimiento en polvo eléctricamente conductor (negro RAL 9005); versión ER únicamente (posición H); clase de temperatura T4; grupo de equipo IIB; EPL: Gb / Gc; Zona 1 / 2; protecciones motor Ex db / Ex db eb; protección del ventilador Ex h; rangos de temperatura ambiente según configuración (p. ej. -20 a +40 / +60 °C); temperatura admisible del impulsor hasta +80 °C; aprobaciones: ATEX, IECEx
• Tecnologías de motor disponibles: ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Equipamiento opcional: tobera de entrada con medidor de caudal; unidad compacta de ventilación GR; módulo de rendimiento ZApilotXL; rejilla ZAflow y otros componentes de sistema
• Aplicaciones típicas: HVAC (AC/UT), centros de datos, refrigeración de equipos, compresores, ventilación de contenedores, marino, energía eólica y otras aplicaciones industriales/proceso
