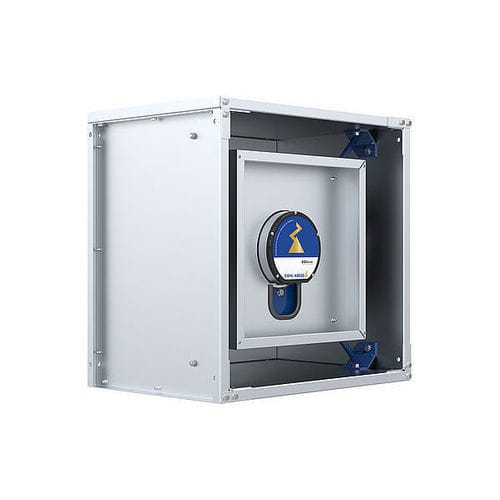

Ventilador centrífugo WR series

canalizablede circulación de airecon motor eléctrico

Resumen
El ZAcube es un sistema modular de módulos de ventilador apilables con Premium Optimizer integrado, diseñado para crear configuraciones de ventiladores de diversas formas y tamaños. Los módulos son autoportantes y se pueden apilar hasta cinco niveles. El montaje manual se realiza fácilmente mediante tornillería estándar y dispositivos de conexión sencillos. Superficies lisas y sin bordes cortantes facilitan la limpieza. El diseño admite dimensiones de filtros habituales y es eficiente en espacio y coste para la planificación.

Especificación del producto
Sistema de módulos de ventilador apilables con Premium Optimizer integrado para mejorar el patrón de flujo en la salida del módulo y reducir las emisiones acústicas. Los módulos contienen ruedas de la serie ZAbluefin de giro libre para alta eficiencia del sistema o ruedas Cpro para máximo rendimiento en diámetros de impulsor de 315 a 560 mm. Impulsores fabricados en material compuesto ZAmid de alto rendimiento. Caudal volumétrico (descarga libre) hasta aproximadamente 17.500 m³/h; incremento máximo de presión estática hasta 2.100 Pa. Los módulos están diseñados para un manejo sencillo y la creación de configuraciones de alimentación de aire horizontal en equipos RLT o para la modernización de equipos antiguos.

Propiedades y características especiales
El Premium Optimizer integrado mejora el patrón de flujo en la salida del módulo, aumentando el rendimiento de ventilación y reduciendo el ruido. Proporciona un flujo homogéneo hacia componentes aguas abajo, permitiendo reducir la distancia entre el ventilador y dichos componentes. El diseño del módulo permite un ensamblaje rápido y sencillo de la configuración de ventiladores. Los módulos pueden apilarse hasta cinco niveles y operar en paralelo. Superficies lisas y ausencia de bordes afilados, junto con un sistema de clic en el Premium Optimizer, facilitan el acceso para la limpieza y cumplen exigencias higiénicas estrictas. Se suministran tornillos de conexión estandarizados con cada ZAcube para facilitar la unión. El nivel de brida circundante permite sellar los módulos entre sí para un funcionamiento sin fugas. El diseño optimizado en espacio facilita el transporte y la manipulación.

Conceptos de motor

• Motores de rotor externo
• Tecnología ECblue: controlador integrado adaptado al ventilador

Modelos disponibles (selección en la ficha de producto)

• WR31I-ZID.DC.CR — Article no.: 118645/H011
• WR31C-ZID.DG.CR — Article no.: 118643/H011
• WR35I-ZID.DC.CR — Article no.: 118646/H011
• WR35I-ZID.DG.CR — Article no.: 118647/H011
• WR40I-ZID.GG.CR — Article no.: 118648/H011
• WR40C-ZID.GG.CR — Article no.: 118644/H011
• WR40I-ZID.GG.CR — Article no.: 118650/H012
• WR40C-ZID.GG.CR — Article no.: 118649/H012
• WR45I-ZID.GG.CR — Article no.: 118651/H012
• WR50I-ZID.GL.CR — Article no.: 118652/H012
• WR50I-ZID.GL.CR — Article no.: 118655/H013
• WR50C-ZID.GL.CR — Article no.: 118653/H013
• WR56I-ZID.GL.CR — Article no.: 118656/H013
• WR56I-ZID.GQ.CR — Article no.: 118657/H013
• WR56C-ZID.GQ.CR — Article no.: 118654/H013

Características / especificaciones técnicas

• Tipo: Sistema modular de módulos de ventilador apilables con Premium Optimizer integrado
• Apilamiento: hasta 5 niveles
• Tipos de ruedas: ruedas ZAbluefin de giro libre (mayor eficiencia del sistema) o Cpro (máximo rendimiento)
• Tamaños de impulsor disponibles: 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Material del impulsor: material compuesto ZAmid (alto rendimiento)
• Caudal volumétrico (descarga libre): hasta aproximadamente 17.500 m³/h
• Incremento máximo de presión estática: hasta 2.100 Pa
• Concepto de motor: motores de rotor externo; tecnología ECblue con controlador integrado adaptado al ventilador
• Montaje: montaje manual con tornillos de conexión estándar; módulos autoportantes (no se requieren refuerzos adicionales)
• Higiene / mantenimiento: superficies lisas, sin bordes cortantes, sistema de clic en el Premium Optimizer para fácil limpieza y accesibilidad
• Sellado: el nivel de brida circundante permite sellar los módulos para un funcionamiento sin fugas
• Aplicación: alimentación de aire horizontal en equipos RLT y modernización de equipos antiguos
