Rejilla de ventilación de panal de abeja ZAflow

silenciosa

Descripción general

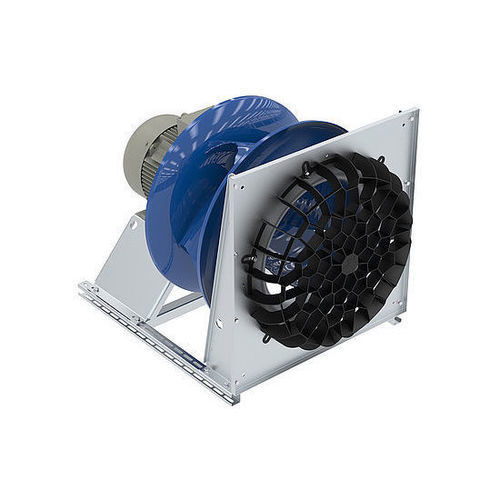

ZAflow es una rejilla de admisión para ventiladores centrífugos que emplea una estructura hexagonal ligera inspirada en panales, desarrollada por ZIEHL-ABEGG, para optimizar el flujo de aire hacia el impulsor. En instalaciones confinadas, ZAflow reduce las perturbaciones en la entrada de aire por el lado de aspiración y puede disminuir el ruido global.

Especificación del producto
ZAflow mejora las condiciones de admisión al impulsor cuando se producen fallos en el flujo por el lado de aspiración. Al optimizar el flujo hacia el ventilador, ZAflow puede reducir los niveles acústicos del sistema de ventilación completo; en muchas instalaciones se observan mejoras típicas de 3–6 dB en el nivel sonoro global. Si no se mide ninguna mejora, indica que la instalación del ventilador ya proporciona una admisión adecuada y que ZAflow no es necesario. ZAflow está diseñado para un montaje rápido y sencillo como solución de retrofit o en nueva instalación.

Propiedades y características especiales

• Mejora el flujo por el lado de aspiración para reducir el ruido en situaciones de instalación confinada
• ZAflow S cumple los requisitos de protección contra el contacto según DIN EN ISO 13857 Tabla 4 (ZAflow M: protección contra el contacto no aplicable)
• Fácil de instalar en sistemas de ventilación existentes y sencillo de manipular durante la instalación

Selección del modelo
Los modelos disponibles cubren los grupos de tamaños referenciados: 175 / 190 / 200 y 220 / 225 / 250 mm. El control deslizante de la página del producto muestra un mínimo de 175 mm y un máximo de 220 mm. Existen dos variantes: ZAflow S (conformidad de protección contra el contacto) y ZAflow M (protección contra el contacto no aplicable).

Especificaciones técnicas

• Función: rejilla de admisión/guía para ventiladores centrífugos para mejorar el flujo de aspiración hacia el impulsor
• Mejora acústica: ganancia típica del nivel sonoro global aprox. 3–6 dB en muchas instalaciones
• Aplicación: eficaz en instalaciones confinadas donde se producen fallos de admisión
• Retrofit: apto para retrofit en sistemas existentes; montaje sencillo y rápido
• Variantes: ZAflow S (cumple DIN EN ISO 13857 Tabla 4 protección contra el contacto) y ZAflow M (protección contra el contacto no aplicable)
• Grupos de tamaños: 175 / 190 / 200 mm y 220 / 225 / 250 mm (slider min 175 mm — max 220 mm mostrado)
• Compatibilidad: destinado a ventiladores centrífugos y componentes de sistema (ejemplos: ZAbluefin, ZAvblue, ZApilot y varios módulos de motor)
• Nota diagnóstica: la ausencia de mejora medida indica que las condiciones de admisión originales ya eran adecuadas
