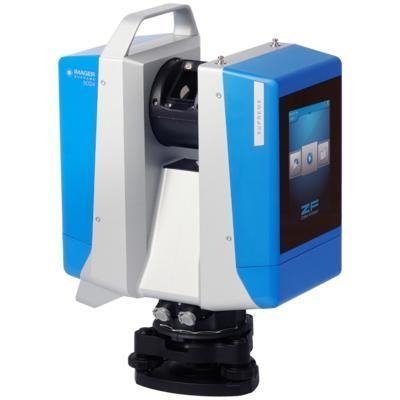

Escáner 3D Z+F IMAGER® 5024 Supreme

para túnelpara la inspección de canalizacionespara inspección de soldaduras

Resumen
El Z+F IMAGER® 5024 Supreme es un escáner láser 3D para proyectos de topografía exigentes. Proporciona flexibilidad, estabilidad y precisión para mediciones de corto y medio alcance, con un rango de medida de 0,3 m hasta 365 m. Puede emplearse como escáner estático o integrarse en sistemas móviles de escaneo.

Calidad de datos
El escáner ofrece varios ajustes de calidad y resolución para adaptarse a los requisitos del proyecto, tanto en levantamientos estándar como en los más complejos.

• 5 modos de calidad
• 6 niveles de resolución

Velocidad y precisión
El equipo combina alta precisión con adquisición rápida: una mayor velocidad de rotación y un caudal de datos de hasta ~2,187 millones de píxeles/s (aprox. 2,2 MPx/s) permiten completar un escaneo de alta resolución en 52 segundos. El tiempo de escaneo se reduce en aproximadamente un 50 % respecto al modelo anterior (IMAGER® 5016).

Datos de color
El IMAGER® 5024 Supreme captura color mediante la i-Cam integrada, sin paralaje, o a través de la Z+F TopCam externa. La TopCam gran angular adquiere datos de color hasta 12 veces más rápido que la i-Cam, ofreciendo una opción rápida para la captura de color.

Flexibilidad e integración
El escáner es totalmente compatible con Z+F FlexScan® 22 para flujos de trabajo móviles. Los datos de escaneo estático pueden combinarse con datos SLAM/móviles para mejorar el registro y la precisión general.

Aplicaciones
Áreas de aplicación típicas: industria, forense, arquitectura & BIM, facility management, seguros, arqueología, patrimonio/monumentos y realidad virtual.

Especificaciones técnicas

• Sistema láser
  Clase láser: 1
  Diámetro del haz / divergencia: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, semiangulo)
  Rango de medición: 0,3 m ... 365 m (intervalo de ambigüedad)
• General
  Denominación del modelo: Z+F IMAGER® 5024 Supreme
  Resolución de distancia: 0,1 mm
  Error de linealidad: ≤ 1 mm + 10 ppm/m
  Ruido de rango: 0,25 mm rms
  Almacenamiento: 256 GB
  Interfaz: pantalla táctil 5,7"
  Conectividad: WLAN 802.11 a/n/g, doble banda, hasta 240 MBit/s
• Cámara HDR
  Automática, hasta 11 exposiciones; tiempo de grabación aprox. 2 min, sin paralaje; área de enfoque 1 m - ∞; resolución panorámica aprox. 80 MPixel; focos LED integrados (700 lm)
• Unidad de deflexión / Mecánica
  Espejo rotativo completamente encapsulado con cámara HDR integrada y focos LED
  Campo de vista vertical: 320°
  Campo de vista horizontal: 360°
  Resolución angular (vertical): 0,00026° (0,93 arcsec)
  Resolución angular (horizontal): 0,00018° (0,65 arcsec)
  Precisión vertical: 0,004° (14,4 arcsec) rms
  Precisión horizontal: 0,004° (14,4 arcsec) rms
  Velocidad de rotación: máx. 96 rps
• Rendimiento
  Velocidad de adquisición de datos: hasta ~2,187 millones de píxeles/s (aprox. 2,2 MPx/s)
  Tiempo para un escaneo de alta resolución: 52 segundos (aprox.)
  Niveles de resolución: 6
  Modos de calidad: 5
  Rango: 0,3 m ... 365 m (200 m a 2,2 MPx/s)
• Flujo de trabajo / Software
  blue workflow® compatible
  Z+F FlexScan® compatible
  Z+F TopCam compatible
  Registro en tiempo real en sitio
  Verificación de datos y objetivos
  Soporte multi-escáner
  Nivelación optimizada por IMU
