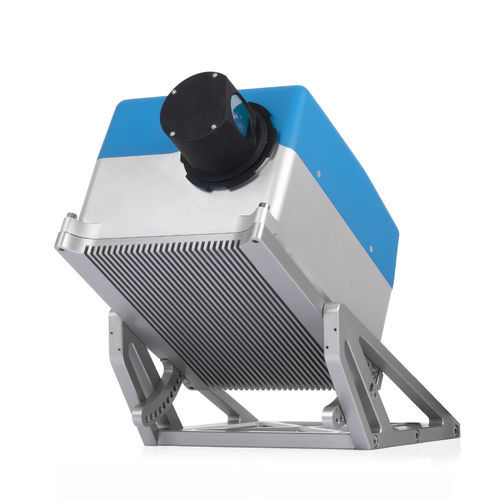

Escáner 2D Z+F PROFILER® 9020

de cartografíaláserpor nube de puntos

Descripción general
El Z+F PROFILER® 9020 y 9020-2 son escáneres láser 2D de alto rendimiento para aplicaciones de mapeo móvil. La velocidad de rotación es de 267 Hz (máx. 16.020 rpm). Miden hasta 182 m y ofrecen alta calidad de datos. Para captura en corto alcance se integra una óptica específica. En comparación con modelos anteriores, incluyen una placa de referencia interna, muy bajo consumo energético, arranque rápido y reducción de peso y tamaño superior al 50 %. Una nueva tecnología láser y algoritmos mejorados garantizan resultados de medida muy precisos en vías férreas, carreteras, señalización y otros sistemas de control de tráfico.

Puntos técnicos destacados

• 267 perfiles/s
• P9020: 1.094 millones de puntos/s
• P9020-2: 2.188 millones de puntos/s
• Precisión: 0,2 mm
• Alcance: 182 m
• Campo de visión: 360°

Integración y comunicación
El Z+F PROFILER® 9020 y 9020-2 pueden integrarse de forma flexible en sistemas de mapeo móvil. El equipo ofrece varios puertos para comunicación rápida y sin interferencias entre componentes (cámara, receptor GNSS, PC del operador).

Detalles del producto
Sistema láser
Clase láser: 1 (EN60825-1 / ANSI Z136.1)
Divergencia de haz: < 0,5 mrad
Diámetro del haz: aprox. 1,9 mm (a 0,1 m)
Distancia de ambigüedad: 182 m
Distancia mínima: 0,3 m
Resolución de alcance: 0,1 mm
Tasa de adquisición de datos:
- P9020: 1.094 millones de puntos/s
- P9020-2: 2.188 millones de puntos/s
Ruido de rango: 0,2 mm

Unidad de deflexión
Sistema de deflexión: espejo giratorio completamente encapsulado
Campo vertical: 360° sin obstrucción
Resolución angular: 0,0088°
Precisión angular: 0,007° rms
Velocidad de rotación: 50 Hz hasta 267 Hz (máx. 16.020 rpm)

Interfaces
Almacenamiento de datos: 128 GB SATA
Interfaz de datos: 1 GB Ethernet
Tiempo de grabación: aprox. 6–12 h (128 GB)

Interfaz de sincronización

• Entrada de codificador externo para sensor de rueda (odómetro)
• Entrada GPS (pulso PPS + mensaje UTC por RS232)
• Salida Linesync (pulso TTL por perfil)
• Rotor sync in/out (sincronización del movimiento angular de dispositivos en paralelo)

Aplicaciones
Levantamiento de carreteras, levantamiento ferroviario y aplicaciones de mapeo móvil

Características / especificaciones técnicas

• Familia de modelos: Z+F PROFILER® 9020 (incluye variante 9020-2)
• Velocidad de rotación: hasta 267 Hz (máx. 16.020 rpm)
• Tasa de datos: P9020 = 1.094 Mpoints/s; P9020-2 = 2.188 Mpoints/s
• Precisión de medida: 0,2 mm (1 m a 25 m)
• Alcance máximo: 182 m
• Campo de visión: 360° (vertical)
• Clase láser: Clase 1 (EN60825-1 / ANSI Z136.1)
• Divergencia del haz: < 0,5 mrad; diámetro del haz ≈ 1,9 mm a 0,1 m
• Distancia mínima: 0,3 m; distancia de ambigüedad: 182 m; resolución de alcance: 0,1 mm
• Resolución angular: 0,0088°; precisión angular: 0,007° rms
• Almacenamiento: 128 GB SATA; interfaz de datos: 1 Gbit Ethernet; tiempo de grabación: aprox. 6–12 h
• Sincronización: codificador externo, GPS PPS + UTC por RS232, Linesync TTL, rotor sync in/out
• Mejoras de diseño: placa de referencia interna, muy bajo consumo, arranque rápido, reducción >50 % de peso y tamaño vs predecesor
