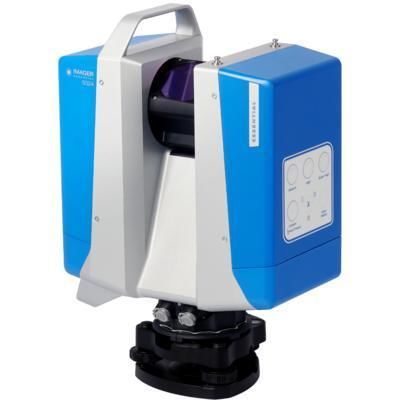

Escáner 3D Z+F IMAGER® 5024 Essential

de cartografíaláserpor nube de puntos

Descripción general
El Z+F IMAGER® 5024 Essential es un escáner láser 3D diseñado para trabajos topográficos eficientes en rangos cercanos y medios. Realiza adquisiciones estáticas hasta 80 m y permite una operación flexible mediante control integrado y una interfaz configurable en smartphone/tablet.

Calidad de datos
En sus modos y niveles de resolución disponibles, el 5024 Essential ofrece la misma calidad de medición que el modelo superior Z+F IMAGER® 5024 Supreme, con un conjunto de funciones simplificado para despliegues más económicos.

Opción de actualización
El equipo puede actualizarse a Z+F IMAGER® 5024 Advanced o Supreme para activar niveles de resolución adicionales, modos de calidad y rangos extendidos según las necesidades del proyecto.

Eficiencia y enfoque en lo esencial
El modelo Essential prioriza los ajustes esenciales y una pantalla reducida para minimizar errores de configuración en campo. Los flujos de trabajo individuales pueden gestionarse mediante la interfaz configurable en smartphone o tablet.

Puntos técnicos destacados

• Tasa de datos: 1,1 MHz
• Tiempo de escaneo (alta resolución): 91 s
• Alcance: hasta 80 m
• Niveles de resolución: 4
• Modos de calidad: 1
• Interfaz: panel de control (a bordo)
• Almacenamiento: 128 GB

Datos de color de alta calidad (TopCam)
La adquisición de color está disponible con la TopCam externa de Z+F (cámara gran angular), que proporciona información de color más rápidamente que la alternativa i‑Cam para una colorización eficiente de los escaneos.

Flexibilidad e integración móvil
El IMAGER® 5024 Essential es totalmente compatible con Z+F FlexScan® 22 para sistemas de topografía móvil. Los datos SLAM móviles pueden integrarse con escaneos estáticos para mejorar la precisión general del levantamiento y la eficiencia del flujo de trabajo.

Aplicaciones

• Industria
• Arquitectura & BIM
• Gestión de instalaciones
• Seguros
• Monumentos / Patrimonio
• Realidad virtual

Especificaciones técnicas

• Clase láser: 1
• Diámetro/divergencia del haz: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, semiángulo)
• Rango de medida: 0,3 m … 80 m (intervalo de ambigüedad)
• Resolución de alcance: 0,1 mm
• Tasa de adquisición de datos: máx. 1,1 millones de píxeles/s
• Tiempo de escaneo (alta resolución): 91 s
• Error de linealidad: ≤ 1 mm + 10 ppm/m
• Ruido de alcance: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, hasta 240 Mbit/s
• Almacenamiento: 128 GB
• Control: panel de control a bordo e interfaz configurable vía smartphone/tablet
• Sistema de deflexión: espejo rotativo totalmente encapsulado con cámara HDR integrada y LED
• Campo de visión vertical: 320°
• Campo de visión horizontal: 360°
• Resolución angular (vertical): 0,00026° (0,93 arcsec)
• Resolución angular (horizontal): 0,00018° (0,65 arcsec)
• Precisión vertical: 0,004° (14,4 arcsec) rms
• Precisión horizontal: 0,004° (14,4 arcsec) rms
• Velocidad de rotación: máx. 55 rps
