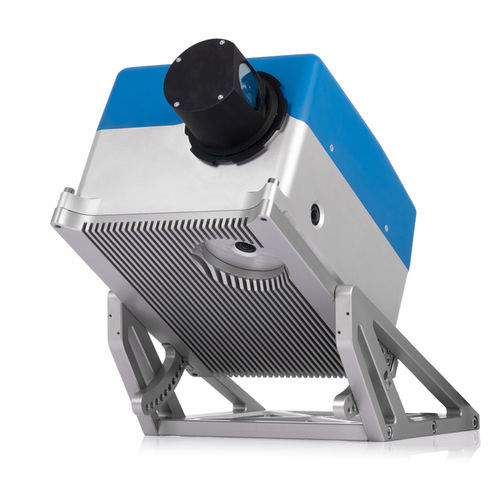

Escáner 2D Z+F PROFILER® 9020C

de cartografíaláserpor nube de puntos

Resumen
El Z+F PROFILER 9020C es un escáner láser 2D móvil con cuatro cámaras integradas de 5 MP que permiten generar nubes de puntos coloreadas sin equipo de imagen externo. Las cámaras cubren los 360° del área de escaneado desde aproximadamente 0,4 m, ofreciendo alta fidelidad de color y amplio rango dinámico para reducir la postprocesación de imágenes.

Conectividad e instalación
El PROFILER 9020C está diseñado para un despliegue rápido plug-and-play: transmisión y control requieren un único cable USB 3. Menos cableado reduce el tiempo de instalación y los errores de conexión. El diseño mecánico es compatible con la serie P9020, facilitando el intercambio entre escáneres.

Calibración y sincronización de cámaras
Las cuatro cámaras están montadas y calibradas en fábrica y sincronizadas con el escáner. Esto elimina la necesidad de calibrar cámaras externas y asegura que las imágenes y los puntos de medición se alineen con precisión. El diseño compacto minimiza la paralaje y mantiene la precisión en condiciones de iluminación variables.

Aspectos técnicos

• 4 cámaras integradas (5 MP cada una)
• Sistema de cámaras calibrado en fábrica, plug-and-play
• 267 perfiles/s (velocidad de rotación 267 Hz)
• Aprox. 2 millones de puntos/píxeles por segundo
• Precisión de medida hasta 0,2 mm (1–25 m)
• Alcance máximo hasta 182 m
• Campo de visión 360°

Rendimiento y aplicaciones
Con hasta 267 Hz de rotación (máx. 16.020 rpm) y ~2 millones de puntos/s, el Z+F PROFILER 9020C es apto para tareas de cartografía móvil de alta velocidad. Su alcance y precisión cubren la mayoría de escenarios de mobile mapping, y las cámaras integradas facilitan la creación de nubes de puntos coloreadas.

Especificaciones técnicas

• Modelo: Z+F PROFILER 9020C
• Cámaras integradas: 4 × 5 MP
• Generación de nubes de puntos coloreadas sin cámaras externas
• Cobertura de cámara: campo de visión 360°, desde aprox. 0,4 m
• Calibración: montadas, calibradas y sincronizadas en fábrica
• Interfaces/cableado: un único cable USB 3 para datos y control
• Perfiles por segundo: 267 perfiles/s
• Puntos/píxeles por segundo: aprox. 2.000.000
• Velocidad de rotación: 267 Hz (máx. 16.020 rpm)
• Alcance máximo: hasta 182 m
• Precisión de medida: 0,2 mm (típ. 1–25 m)
• Campo de visión: 360°
• Diseño: compacto, baja paralaje, intercambiable dentro de la serie P9020
