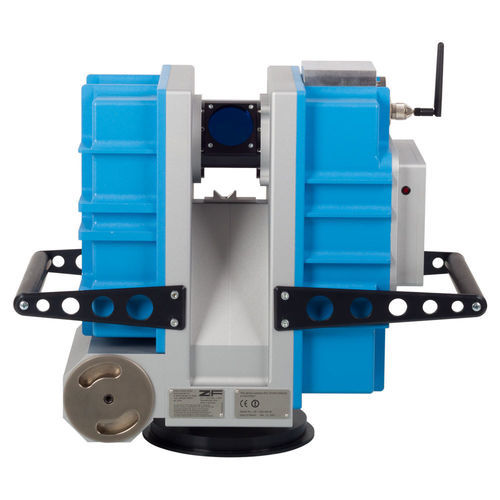

Escáner 3D Z+F IMAGER® 5006EX

láserpor nube de puntospara la industria del automóvil

Descripción
Basado en la serie Z+F IMAGER®, el Z+F IMAGER® 5006EX es un escáner láser 3D antideflagrante certificado para atmósferas peligrosas. Está aprobado según ATEX para las clases I y II y está diseñado para levantamientos en minería subterránea y en entornos industriales con atmósferas explosivas.

Características principales

• Alcance nominal: 79 m — adecuado para numerosas tareas de escaneo en áreas peligrosas
• Área de visión ampliada: 310° vertical × 360° horizontal — amplia cobertura con menos posiciones de escaneo
• Concepto 100% Stand‑Alone — no requiere equipos externos en campo, reduciendo fuentes de ignición
• Certificación ATEX para Clases I y II (directiva 94/9/EG)

Aplicaciones

• Instalaciones industriales
• Mina subterránea
• Sitios de petróleo y gas

Especificaciones técnicas
Sistema láser

• Clase de seguridad láser: 3R (ISO EN 60825-1)
• Divergencia del haz: 0,22 mrad
• Diámetro del haz: 3 mm circular @ 1 m
• Intervalo de ambigüedad: 79 m
• Distancia mínima: 0,4 m
• Resolución de distancia: 0,1 mm
• Tasa de adquisición de datos: ≤ 508.000 píxeles / s
• Error de linealidad hasta 50 m: ≤ 1 mm
• Ruido de distancia: 0,7 mm rms

Unidad de deflexión

• Sistema vertical: espejo giratorio
• Sistema horizontal: dispositivo giratorio
• Campo de visión vertical: 310°
• Campo de visión horizontal: 360°
• Resolución vertical: 0,0018°
• Resolución horizontal: 0,0018°
• Precisión vertical: 0,007° rms
• Precisión horizontal: 0,007° rms
• Velocidad de escaneo: ≤ 50 r/s (3.000 r/min) máx.

General

• Resolución de medida de inclinación: 0,001°
• Precisión (punto cero): 0,002°
• Almacenamiento de datos: 60 GB HDD interno
• Panel de operación integrado: teclado 6 botones, pantalla 4 líneas
• Interfaces de datos y comunicación: Ethernet / W‑LAN

Alimentación

• Tensión de entrada: 18 V DC (scanner)
• Consumo de energía: 65 W máx.
• Autonomía de batería: aprox. 1 h (batería extraíble)

Condiciones ambientales

• Temperatura de funcionamiento (calibrada): 0 °C a +40 °C
• Temperatura de almacenamiento: -20 °C a +50 °C
• Iluminación: todas las condiciones
• Humedad: no condensante
• Clase de protección: IP53
• Protección contra explosiones: ATEX 94/9/EG, Clases I y II
• Reflectividad del objetivo: funcionamiento sin retroreflectores
