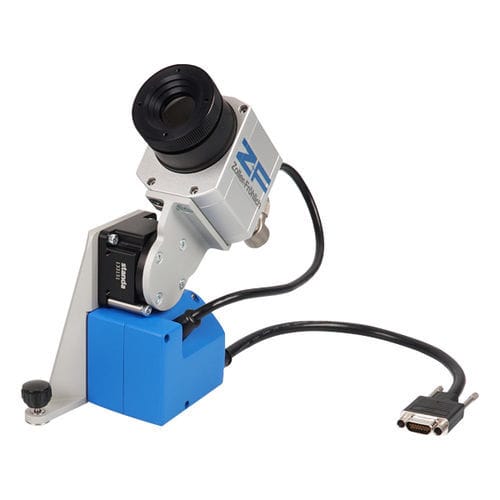

Cámara digital Z+F T-Cam

industrialpara vehículospara espacio público

Resumen
La cámara infrarroja Z+F T-Cam es un accesorio térmico externo para escáneres láser que documenta espacios y objetos en 3D con datos térmicos integrados. Genera panoramas térmicos de 360° a 382 × 288 píxeles y mapea automáticamente la información infrarroja sobre la nube de puntos. Rango espectral: 7,5–13 μm. La T-Cam se monta rápidamente y se conecta al escáner vía USB.

Aplicaciones

• Seguros
• Arquitectura
• Gestión de instalaciones
• Patrimonio
• Industria
• Ciencias forenses

Especificaciones técnicas

• Cámara
  • Resolución: 382 × 288 píxeles
  • Rango espectral infrarrojo: 7,5–13 μm
  • Temperatura de funcionamiento: 0 °C – 50 °C (32 °F – 122 °F)
  • Temperatura de almacenamiento: -20 °C – 60 °C (-4 °F – 140 °F)
  • Humedad relativa: 20% – 80%, sin condensación
• Objetivo
  • Campo de visión (FOV): 62° × 49°
• Rangos de temperatura (predeterminados)
  • -20 °C a 100 °C; 0 °C a 250 °C; 150 °C a 900 °C
• Precisión de temperatura
  • Resolución de temperatura: 4096 incrementos (12 bits)
  • NETD: 0,08 K
  • Precisión del sistema / precisión absoluta: ±2 °C
• Varios
  • Imágenes por panorama completo: 32 (4 filas)
  • Tiempo de grabación por panorama completo: 1:45 min
  • Pixel termo-panorama (escalado): 2500 píxeles / 360°
  • Alcance de trabajo mínimo: > 1,6 m (4,8 ft)
  • Campo vertical: 284°
  • Campo horizontal: 360°
• Dimensiones y peso
  • T-Cam: 76 mm × 197 mm × 170 mm (3" × 7,75" × 6,7")
  • Peso: 0,85 kg (1,87 lbs)

Características clave

• Mapeo automático de panoramas térmicos 360° sobre la nube de puntos
• Diseño compacto con conexión USB para integración sencilla al escáner
• Varios rangos de temperatura por defecto para múltiples aplicaciones

Especificaciones

• Modelo: Z+F T-Cam
• Resolución: 382 × 288 píxeles
• Rango espectral infrarrojo: 7,5–13 μm
• FOV del objetivo: 62° × 49°
• Rangos de temperatura: -20 °C–100 °C; 0 °C–250 °C; 150 °C–900 °C
• Resolución de temperatura: 12 bits (4096 incrementos)
• NETD: 0,08 K
• Precisión del sistema: ±2 °C
• Condiciones de uso: 0 °C–50 °C, almacenamiento -20 °C–60 °C, HR 20%–80% (sin condensación)
• Panorama: 32 imágenes (4 filas), 1:45 min, 2500 px/360°
• Dimensiones (An×Pr×Al): 76 × 197 × 170 mm
• Peso: 0,85 kg
