Escáner 3D Z+F IMAGER® 5024 Advanced

de cartografíaláserpor nube de puntos

Descripción general

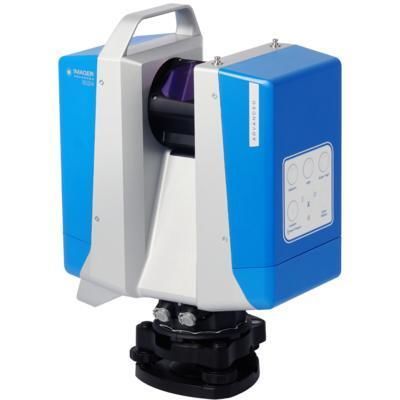

El Z+F IMAGER® 5024 Advanced es un escáner láser 3D diseñado para tareas de topografía rápidas y eficientes. Combina flexibilidad, estabilidad y calidad de datos consistente para aplicaciones de corta y media distancia hasta 150 m.

Calidad de datos
A pesar de un precio de entrada atractivo, el Z+F IMAGER® 5024 Advanced ofrece la misma calidad de datos en todos los modos y niveles de resolución que el modelo premium Z+F IMAGER® 5024 Supreme.

Opción de actualización
El IMAGER® 5024 Advanced puede actualizarse a Z+F IMAGER® 5024 Supreme para habilitar niveles de resolución adicionales, modos de calidad y mayor alcance.

Velocidad y eficiencia
La mayor velocidad de rotación y una alta tasa de datos (hasta ≈2,2 MPx/s) permiten realizar escaneos de alta resolución en aproximadamente 52 segundos. El tiempo de escaneo se reduce en torno al 50% respecto al predecesor (IMAGER® 5016). Los ajustes esenciales están disponibles en una pantalla simplificada; la configuración completa puede realizarse vía smartphone o tablet.

Principales características técnicas

• Tasa de datos: 2,2 MPx/s (máx. 2,187 millones de píxeles/s)
• Tiempo de escaneo (alta resolución): 52 segundos
• Alcance: hasta 150 m
• Niveles de resolución: 4
• Modos de calidad: 3
• Interfaz: panel de control (configurable vía smartphone/tablet)
• Almacenamiento: 256 GB

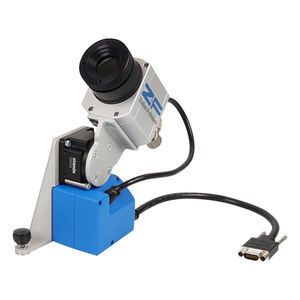

Datos de color con la Z+F TopCam
El IMAGER® 5024 Advanced admite captura de color externa mediante la Z+F TopCam. Esta cámara gran angular proporciona información de color hasta 12 veces más rápido que la i-Cam, ofreciendo una alternativa rápida para la captura de color.

Flexibilidad con Z+F FlexScan® 22
El IMAGER® 5024 Advanced es totalmente compatible con Z+F FlexScan® 22 para crear un sistema móvil de topografía eficiente. Los datos de escaneo SLAM móvil pueden combinarse con escaneos estáticos para mejorar la precisión global.

Aplicaciones

• Industria
• Forense
• Arquitectura & BIM
• Gestión de instalaciones
• Seguros
• Arqueología
• Monumentos / Patrimonio
• Realidad virtual

blue workflow® – funciones

• Compatible con Z+F FlexScan
• Compatible con Z+F TopCam
• Registro en tiempo real in situ
• Verificación de datos y blancos
• Soporte multi-escáner
• Nivelación optimizada por IMU

Nota sobre la unidad de deflexión
Espejo giratorio completamente encapsulado con cámara HDR integrada y focos LED; gran campo de visión y alta resolución angular.

Características / especificaciones técnicas

• Sistema láser: Clase láser 1
• Diámetro del haz / divergencia: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, medio ángulo)
• Rango de medición: 0,3 m ... 150 m (intervalo de ambigüedad)
• Resolución de alcance: 0,1 mm
• Tasa de adquisición de datos: Máx. 2.187.000 píxeles/s (≈2,2 MPx/s)
• Tiempo de escaneo (alta resolución): 52 segundos
• Error de linealidad: ≤ 1 mm + 10 ppm/m
• Ruido de rango: 0,25 mm rms
• WLAN: 802.11 a/n/g, banda dual, hasta 240 MBit/s
• Almacenamiento de datos: 256 GB
• Control: panel de control; interfaz configurable vía smartphone/tablet
• Unidad de deflexión: espejo giratorio completamente encapsulado con cámara HDR integrada y focos LED
• Campo de vista vertical: 320°
• Campo de vista horizontal: 360°
• Resolución angular (vertical): 0,00026° (0,93 arcsec)
• Resolución angular (horizontal): 0,00018° (0,65 arcsec)
• Precisión vertical: 0,004° (14,4 arcsec) rms
• Precisión horizontal: 0,004° (14,4 arcsec) rms
• Velocidad de rotación: máx. 96 rps
