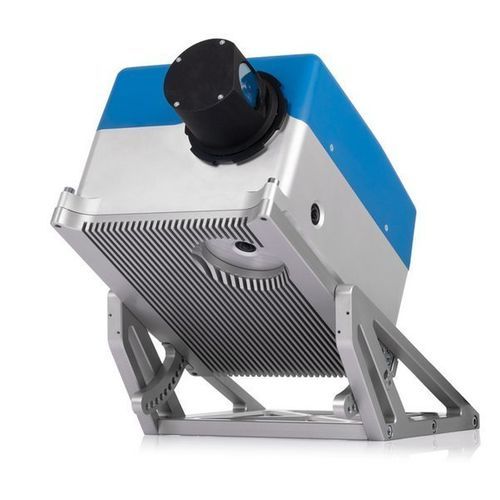

Escáner 2D Z+F PROFILER® 9025C

para túnelpara la inspecciónde cartografía

Descripción del producto
El Z+F PROFILER® 9025C es un escáner láser 2D móvil con cámaras integradas, diseñado para tareas exigentes de topografía y cartografía móvil. Captura datos de perfil densos y georreferenciables a altas tasas de medida y mantiene calidad de medición estable bajo condiciones operativas variables.

Sistema de cámaras integrado
El equipo integra cuatro cámaras de 8 megapíxeles con amplio rango dinámico. Los datos de imagen se procesan a bordo del escáner, eliminando la necesidad de ordenadores externos y cableado adicional. El sistema de cámaras totalmente calibrado permite un mapeado de color automatizado y preciso de la nube de puntos, entregando salidas 3D coloridas listas para su análisis.

Opciones
Modo Marker (opcional): un haz láser rojo resalta rangos angulares definidos en el perfil del escaneo durante la adquisición, facilitando la identificación visual rápida de estructuras relevantes.

Puntos técnicos

• Tasa de medida: hasta 267 perfiles/s
• Rendimiento: ~2.188 millones de píxeles/s
• Alcance máximo utilizable: 182 m
• Campo de visión: 360°
• Cámaras: 4 × 8 megapíxeles (integradas)
• Placa de referencia integrada
• Sistema totalmente calibrado para mapeado automático de color
• Seguridad láser: Clase 1

Aplicaciones

• Mobile mapping para topografía de carreteras, ferrocarriles y túneles
• Inspección de corredores a alta velocidad y documentación de activos
• Tareas de topografía móvil industrial que requieren nubes de puntos densas y coloreadas

Beneficios operativos

• Alta tasa de perfiles para captura densa de datos a velocidad de vehículo
• Procesamiento de imágenes a bordo que reduce la complejidad de instalación y el cableado
• Mapeo de color automatizado que entrega nubes de puntos listas para usar
• Diseño robusto para rendimiento constante en entornos variables

Especificaciones técnicas

• Modelo: Z+F PROFILER® 9025C
• Tipo de escáner: escáner láser 2D móvil con sistema de cámaras integrado
• Perfiles por segundo: hasta 267 perfiles/s
• Píxeles por segundo: ~2.188 millones de píxeles/s
• Alcance máximo utilizable: 182 m
• Campo de visión: 360°
• Cámaras: 4 × 8 megapíxeles (integradas)
• Procesamiento de imágenes a bordo: datos procesados directamente en el escáner (no se requiere PC externo)
• Mapeo de color: sistema totalmente calibrado para coloreado automatizado de nubes de puntos
• Modo Marker: haz láser rojo para marcar rangos angulares definidos (opcional)
• Referencia: placa de referencia integrada
• Precisión de medida (comparable serie 9020): 0,2 mm en el rango 1–25 m (declarado por el fabricante)
• Seguridad láser: Clase 1
