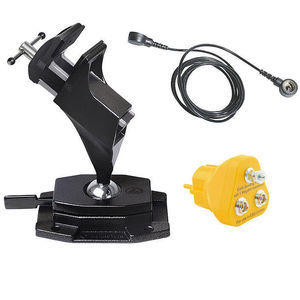

Mordaza de máquina 9-205-ESD

con mordazas intercambiablesinclinablede puesta a tierra

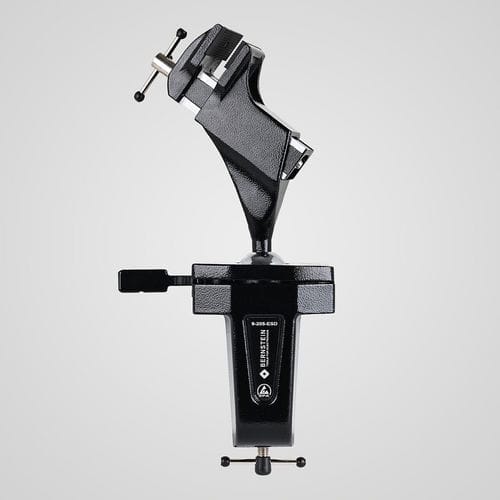

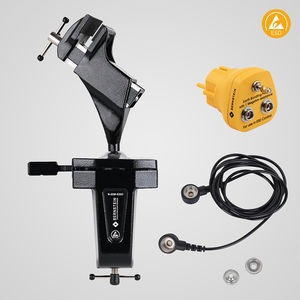

El SPANNFIX 9-205-ESD es una mordaza de rótula ESD diseñada para sujeción en bancos de trabajo. Ofrece una rótula giratoria 360° con bloqueo continuo y una superficie disipativa adecuada para áreas protegidas contra descargas electrostáticas. Fabricada en aluminio fundido con pintura en polvo ESD, incluye mordazas intercambiables para piezas sensibles.

Características principales

• Rótula de precisión, 360° giratoria y bloqueo continuo con liberación rápida; producto de calidad Made in Germany
• Sujeción por abrazadera en mesa (espesor máx. 80 mm)
• Mordazas plásticas ESD de 50 mm con agarre (intercambiables)
• Ancho de sujeción 70 mm, profundidad de sujeción 38 mm, fuerza de sujeción 1470 N
• Inclinación ±45°; rotación 360°
• Repuestos: mordazas artículo 9-900-E50-ESD (par)
• Aluminio fundido con recubrimiento en polvo ESD negro; disipativo 10^7 a 10^8 ohm
• Dimensiones aprox. 310 × 170 × 75 mm; peso aprox. 1450 g

Aplicación
Una ligera presión de palanca es suficiente para alinear la pieza sujeta de forma continua en la posición de trabajo deseada. El ajuste individual de la altura de trabajo facilita una postura ergonómica para trabajos de pie (taladrado, corte, lijado, fresado, etc.). Mordazas intercambiables: mordazas plásticas ESD de 50 mm para la mordaza pequeña y mordazas de acero de 100 mm para la mordaza grande. Mordazas protectoras disponibles en fieltro, cuero, corcho y caucho. Mordazas con prismas de aluminio adecuadas para sujetar tubos. La fijación por tornillo es apta para bancos de trabajo de hasta 80 mm de grosor y puede montarse en bancos, mesas y placas base mediante cuatro orificios pasantes de 9 mm.

Descripción técnica
Par máximo: bola Ø 40 mm ≈ 24 Nm, bola Ø 60 mm ≈ 100 Nm. Las versiones ESD son disipativas (10^7–10^8 Ω) y aptas para EPA. Las secciones de la base pueden conectarse a tierra mediante un pulsador de 10 mm. Las piezas de aluminio fundido están recubiertas en polvo; las piezas de acero están cromadas y son resistentes a la corrosión. El tornillo de ajuste en el asiento inferior de la rótula permite ajustar el movimiento de la rótula de suelto a muy firme. Las fuerzas de sujeción pueden variar según la aplicación y las condiciones.

Especificaciones

• Modelo / número de artículo: 9-205-ESD
• Nombre comercial: SPANNFIX
• Método de sujeción: fijación con tornillo para espesor de mesa hasta 80 mm; 4 × orificios pasantes Ø 9 mm para montaje
• Mordazas: plástico ESD 50 mm (con agarre); mordazas de repuesto artículo 9-900-E50-ESD (par)
• Ancho de sujeción: 70 mm
• Profundidad de sujeción: 38 mm
• Fuerza de sujeción: 1470 N
• Inclinación / rotación: inclinación ±45°; rotación 360°
• Par máximo: Ø 40 mm ≈ 24 Nm; Ø 60 mm ≈ 100 Nm
• Material y acabado: aluminio fundido, recubrimiento en polvo ESD negro (disipativo 10^7–10^8 Ω); piezas de acero cromadas
• Dimensiones: aprox. 310 × 170 × 75 mm
• Peso: aprox. 1450 g
• Compatibilidad ESD: disipativo, apto para puestos de trabajo ESD (EPA)
