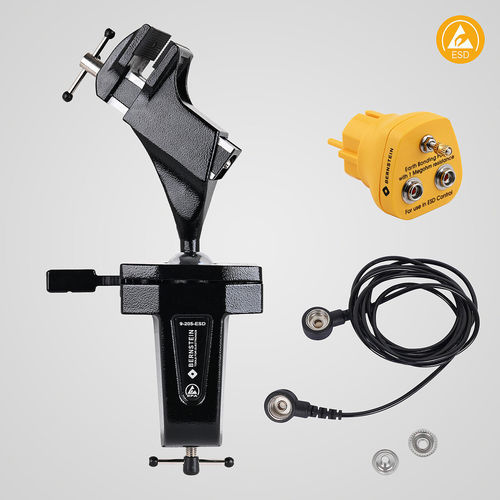

Mordaza de banco 9-205-ESD-SET1

de tornillocon mordazas intercambiablesflexible

Un juego de tornillo de banco articulado ESD disipativo diseñado para un sujeción precisa y flexible en zonas protegidas contra descargas electrostáticas. El tornillo dispone de una cabeza articulada ajustable de forma continua para rotación de 360° y bloqueo sin pasos, con punto de puesta a tierra y accesorios de conexión a tierra incluidos.

Características principales

• Articulación esférica de precisión, giratoria 360° con bloqueo rápido regulable sin escalones
• Fabricado en Alemania
• Diseño ESD con recubrimiento en polvo disipativo
• Mordazas intercambiables: opciones de plástico y acero; mordazas protectoras disponibles (fieltro, cuero, corcho, goma)
• Apto para sujeción a banco de trabajo (fijación atornillada con cuatro orificios pasantes de 9 mm)

Campo de aplicación
Una ligera presión de palanca es suficiente para orientar la pieza sujeta de forma continua en cualquier posición de trabajo adecuada. El ajuste individual de la altura de trabajo proporciona una postura ergonómica para trabajos de pie (taladrado, corte, rectificado, fresado, corte, etc.). Las mordazas intercambiables incluyen mordazas ESD de plástico de 50 mm para el tornillo pequeño y mordazas de acero de 100 mm para el tornillo grande. Las mordazas prismáticas de aluminio son adecuadas para sujetar tubos. La sujeción por abrazadera es adecuada para bancos de trabajo con un espesor máximo de tablero de hasta 80 mm y puede fijarse mediante atornillado a través de cuatro orificios de 9 mm.

Descripción técnica
Par máximo (ejemplos): bola Ø 40 mm aprox. 24 Nm; bola Ø 60 mm aprox. 100 Nm. Base de sujeción adecuada para espesores de tablero de hasta 80 mm. Las versiones ESD son disipativas (10^7 a 10^8 ohm) y aptas para EPA (áreas protegidas contra descargas electrostáticas). Las secciones de la base pueden conectarse a un punto de tierra mediante un botón de presión de 10 mm. Las piezas de aluminio fundido están pintadas con polvo; las piezas de acero están cromadas y son resistentes a la corrosión. El movimiento de la bola puede ajustarse con un tornillo de regulación en el asiento inferior de la bola, desde suelto hasta muy firme. Las fuerzas de sujeción reales dependen de la aplicación y las condiciones y pueden diferir de los valores de laboratorio.

Contenido

• 9-205 Tornillo de banco articulado ESD SPANNFIX para sujeción, disipativo
• 9-359-2 Conector de puesta a tierra ESD 2x10 mm y toma M5
• 9-343-1 Cable de puesta a tierra ESD 1 MΩ, 1800 mm, con 2 broches a presión 10/10 mm

Especificaciones técnicas

• Modelo / referencia: 9-205-ESD-SET1
• Ancho de sujeción: 70 mm
• Profundidad de sujeción: 38 mm
• Presión de sujeción: 1470 N
• Tamaños de mordazas: tornillo pequeño 50 mm mordazas ESD plástico (con grip); tornillo grande 100 mm mordazas acero (intercambiables)
• Materiales: aluminio fundido (recubrimiento en polvo ESD negro), piezas de acero cromadas
• Resistencia ESD (disipativa): 10^7 a 10^8 ohm
• Dimensiones (aprox.): 310 x 170 x 75 mm
• Peso (aprox.): 1550 g
• Rotación: 360° continua
• Inclinación: +/- 45°
• Espesor máximo de mesa para sujeción: 80 mm
• Ejemplos de par máximo: Ø40 mm ≈ 24 Nm, Ø60 mm ≈ 100 Nm
• Repuestos: mordazas artículo 9-900-E50-ESD (par)
