Porta-piezas para piezas 9-261-ESD-SET1

Soporte de rótula ESD disipativo para posicionado seguro y ajuste continuo, permitiendo sujeción rápida de piezas pesadas o instrumentos; diseñado para atornillar a mesas de trabajo y suministrado con punto de conexión a tierra y cable de puesta a tierra.

Características clave

• Abrazadera rápida por rótula para piezas pesadas, rotación 360° y fijación sin escalones
• Placa de montaje para atornillar (dimensiones placa: 150 x 106 mm)
• Perno roscado: M12 x 1,5 x 20 mm; superficie de apoyo aprox. Ø 20 mm
• Ángulo de inclinación ±45°; ajuste de la tensión de la rótula mediante tornillo de ajuste inferior
• Incluye arandela schnorr y tuerca de seguridad para la rosca
• Cuerpo de aluminio fundido con recubrimiento en polvo ESD negro, disipativo (10^7–10^8 Ω)
• Dimensiones aprox. 90 x 180 x 110 mm; peso aprox. 900 g

Campo de aplicación

• Disponible en diferentes diámetros de bola y fuerzas de sujeción; pequeña presión de palanca permite fijación continua con alta fuerza de retención
• Opciones de base: sujeción por prensa (mordaza), placa fija para atornillar o imanes de alto rendimiento
• Sujeción rápida y alineación precisa para cámaras, monitores, sensores e instrumentos de medida
• Uso en construcción de instrumentos, modelismo, laboratorios, centros de investigación y universidades
• Apto para reparación y montaje de patinetes eléctricos, bicicletas eléctricas y bicicletas en montajes flotantes
• Sujeción por prensa compatible con mesas de hasta 80 mm de grosor; fijación atornillada mediante cuatro orificios pasantes Ø 9 mm

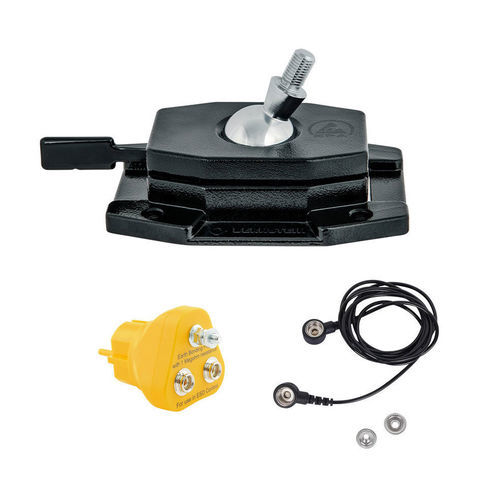

Contenido del set de manipulación ESD

• 9-261 base de rótula SPANNFIX ESD para sujeción (disipativo)
• 9-359-2 enchufe de conexión a tierra ESD 2x10 mm y conector M5
• 9-343-1 cable de puesta a tierra ESD 1 MΩ, 1800 mm con 2 botones de presión 10/10 mm

Descripción técnica

• Rosca de conexión: M12 x 1,5 mm (rosca especial)
• Pares máximos (ejemplos): bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Fuerza de sujeción a la altura del perno roscado: bola Ø 40 mm ≈ 45 kg (≈441 N); bola Ø 60 mm ≈ 140 kg (≈1.372 N)
• Las bases pueden conectarse a un punto de tierra mediante un botón a presión de 10 mm
• Movimiento ajustable de suelto a muy firme mediante tornillo de ajuste inferior
• Materiales: piezas de aluminio fundido con revestimiento en polvo (ESD), piezas de acero cromado y inoxidable
• Dissipatividad ESD: 10^7–10^8 Ω — apto para zonas protegidas electrostáticamente (EPA)

Especificaciones técnicas

• Modelo / código artículo: 9-261-ESD-SET1
• Rosca: M12 x 1,5 x 20 mm
• Superficie de apoyo: aprox. Ø 20 mm
• Ángulo de inclinación: ±45°
• Placa para atornillar: 150 x 106 mm (4 × orificios pasantes Ø 9 mm)
• Materiales: aluminio fundido (recubrimiento polvo ESD), piezas de acero cromado
• Dissipatividad ESD: 10^7 – 10^8 Ω
• Dimensiones aprox.: 90 × 180 × 110 mm
• Peso aprox.: 900 g
• Contenido del set: base 9-261 SPANNFIX (ESD), enchufe de conexión 9-359-2, cable de tierra 9-343-1 (1 MΩ, 1800 mm)
