Mordaza de máquina 9-215-ESD-SET1

con mordazas intercambiablesde tornilloinclinable

Descripción del producto

Tornillo de banco con rótula ESD SPANNFIX para atornillar a banco de trabajo. Diseño disipativo (10^7–10^8 Ω) con punto de conexión a tierra y cable de puesta a tierra (1 MΩ, 1800 mm). Cabeza de rótula ajustable de forma continua, rotación 360° e inclinación ±45° para posicionamiento ergonómico y sujeción segura en trabajos de precisión.

Características principales

• Rótula de precisión, rotación 360°, cierre rápido con ajuste continuo; producto Made in Germany
• Para atornillar a banco (placa base para atornillar: 150 x 106 mm)
• Mordazas de plástico ESD 50 mm con grip (intercambiables)
• Ancho de sujeción 70 mm; profundidad de sujeción 38 mm; presión de sujeción 1470 N
• Ángulo de inclinación ±45°
• Mordazas de repuesto: referencia 9-900-E50-ESD (par)
• Aluminio fundido con recubrimiento en polvo ESD negro; disipativo 10^7–10^8 Ω
• Dimensiones aprox. 220 x 180 x 115 mm; peso aprox. 1400 g

Ámbito de aplicación

Una ligera presión de palanca es suficiente para alinear la pieza sujeta de forma continua en cualquier posición de trabajo adecuada. La altura de trabajo ajustable favorece una postura ergonómica para operaciones en posición de pie (taladrado, aserrado, rectificado, fresado, corte, etc.). Mordazas intercambiables: mordazas de plástico 50 mm para el torno pequeño y mordazas de acero 100 mm para el torno grande. Mordazas protectoras para evitar rayaduras en fieltro, cuero, corcho y goma. Mordazas prismáticas para sujeción de tubos y anchuras de mordaza de 50–150 mm disponibles. La sujeción mediante base atornillada es adecuada para bancos con un grosor máximo de tabla de hasta 80 mm y se fija mediante cuatro orificios pasantes Ø9 mm. Imanes de alto rendimiento permiten cambios rápidos de fijación.

Descripción técnica

Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm. Placa base para atornillar: 150 x 106 mm con 4 x orificios pasantes Ø9 mm. Las versiones ESD son disipativas (10^7–10^8 Ω) y aptas para EPA (áreas protegidas contra descargas electrostáticas). Las secciones de la base pueden conectarse al punto de puesta a tierra mediante un pulsador de 10 mm. Las piezas de aluminio fundido están recubiertas por polvo; las piezas de acero están cromadas y son inoxidables. Un tornillo de ajuste en la base inferior de la esfera permite ajustar la holgura de la rótula de suelta a muy firme. Las fuerzas de sujeción pueden variar según la aplicación y las condiciones.

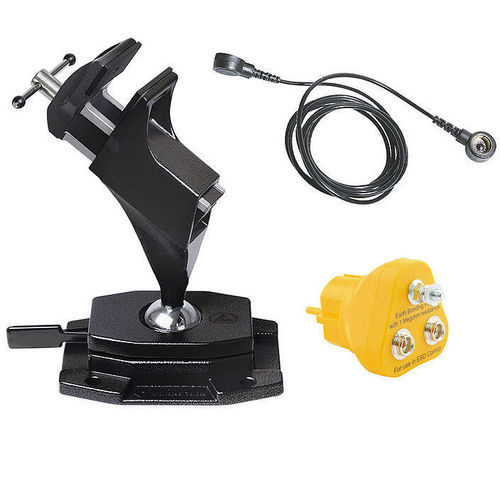

Contenido

• 9-215 Tornillo de banco con rótula ESD SPANNFIX para atornillar, disipativo
• 9-359-2 Clavija de puesta a tierra ESD 2x10 mm y toma M5
• 9-343-1 Cable de puesta a tierra ESD 1 MΩ, 1800 mm, 2 botones a presión 10/10 mm

Especificaciones técnicas

• Código artículo (conjunto): 9-215-ESD-SET1
• Nombre del modelo: SPANNFIX
• Rotación: 360°; Inclinación: ±45°
• Ancho de sujeción: 70 mm; Profundidad: 38 mm; Presión de sujeción: 1470 N
• Mordazas: 50 mm mordazas plástico ESD (intercambiables); mordazas de repuesto 9-900-E50-ESD
• Material/acabado: aluminio fundido con recubrimiento en polvo ESD negro; piezas de acero cromadas
• Resistencia ESD disipativa: 10^7 – 10^8 Ω
• Placa base (atornillado): 150 x 106 mm; orificios pasantes 4 x Ø9 mm
• Dimensiones (aprox.): 220 x 180 x 115 mm; Peso (aprox.): 1400 g
• Puesta a tierra: clavija de conexión a tierra y cable incluidos (ver contenido)
