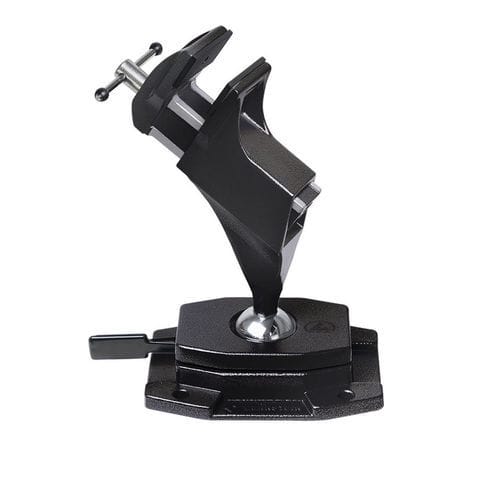

Mordaza con mordazas intercambiables 9-215-ESD

de tornilloinclinablede puesta a tierra

Descripción
El tornillo de banco articulado ESD SPANNFIX de BERNSTEIN es un torno disipativo, giratorio e inclinable diseñado para el sujeción segura en zonas protegidas electrostáticamente y para el atornillado en bancos de trabajo. Dispone de una cabeza de articulación ajustable de forma continua con liberación rápida y bloqueo sin escalones para posicionar las piezas de trabajo de forma ergonómica.

Características clave

• Bola articulada de precisión giratoria 360°, bloqueo sin escalones con liberación rápida
• Placa base para atornillar al banco (huella: 150 x 106 mm)
• Mordazas de plástico ESD de 50 mm con grip; mordazas protectoras intercambiables (fieltro, cuero, corcho, caucho)
• Anchura de sujeción 70 mm; profundidad de sujeción 38 mm; fuerza de sujeción 1470 N
• Ángulo de inclinación +/- 45°; parte superior inclinable en cualquier dirección
• Construcción en aluminio fundido con pintura en polvo ESD negra (disipativo: 10^7 a 10^8 ohm)
• Dimensiones aprox. 220 x 180 x 115 mm; peso aprox. 1310 g
• Mordazas de repuesto: artículo 9-900-E50-ESD (par)

Campo de aplicación
El torno permite la alineación continua de la pieza sujeta en una amplia gama de posiciones de trabajo mediante una ligera presión de palanca, mejorando la ergonomía para operaciones de pie como taladrado, aserrado, rectificado, fresado y corte. Las mordazas intercambiables y las mordazas prismáticas o recubiertas permiten sujetar tuberías y piezas delicadas. La base para atornillar es adecuada para mesas y bancos de trabajo de hasta 80 mm de espesor y se asegura mediante cuatro orificios pasantes de Ø9 mm. Se pueden usar imanes de alto rendimiento para un fijado rápido y desmontable.

Descripción técnica
Par máximo: bola Ø40 mm aprox. 24 Nm; bola Ø60 mm aprox. 100 Nm. Tamaño de la placa base para atornillar: 150 x 106 mm con 4 x Ø9 mm orificios pasantes. Las versiones ESD son disipativas (10^7 a 10^8 ohm) y aptas para EPA (áreas protegidas electrostáticamente). Las secciones de la base pueden conectarse a un punto de puesta a tierra mediante un pulsador de 10 mm. Las piezas de aluminio fundido están recubiertas por polvo; las piezas de acero están cromadas y sin óxido. Un tornillo de ajuste en el asiento inferior de la bola permite regular el movimiento de la bola desde suelto hasta muy firme. Las fuerzas de sujeción pueden variar según la aplicación y las condiciones ambientales.

Características / especificaciones técnicas

• Modelo/número de artículo: 9-215-ESD
• Rotación (articulación de bola): 360°
• Rango de inclinación: +/- 45°
• Anchura de sujeción: 70 mm
• Profundidad de sujeción: 38 mm
• Fuerza de sujeción: 1470 N
• Mordazas: 50 mm plástico ESD (con grip)
• Mordazas de repuesto: 9-900-E50-ESD (par)
• Huella de la placa base: 150 x 106 mm
• Agujeros pasantes de la base: 4 x Ø9 mm
• Resistencia disipativa (versión ESD): 10^7 a 10^8 ohm
• Par máximo: Ø40 mm ≈ 24 Nm; Ø60 mm ≈ 100 Nm
• Espesor máx. mesa/banqueta para fijación atornillada: hasta 80 mm
• Conexión de puesta a tierra: pulsador 10 mm
• Materiales/acabado: aluminio fundido con recubrimiento en polvo ESD negro; piezas de acero cromadas
• Dimensiones totales (aprox.): 220 x 180 x 115 mm
• Peso (aprox.): 1310 g
