Kit de apriete magnético 9-240-ESD

para aplicaciones eléctricas industrialeshorizontalvertical

El soporte PCB ESD SPANNFIX VARIO (9-240-ESD) es un dispositivo de sujeción versátil para placas de circuito impreso de hasta 270 mm, que ofrece una rótula de precisión giratoria 360° y componentes seguros para ESD.

Características principales

• Rótula de precisión giratoria 360° con cierre rápido bloqueable de forma continua (Made in Germany)
• Armazón de montaje estable con soportes ajustables y giratorios
• Resorte para placas sensibles y adaptador de ángulo para mayor inclinación
• Sujeción de PCB ajustable de 25 mm a 270 mm
• Adecuado para fijación en bancos de trabajo con espesor de mesa máx. 80 mm
• Ángulo de inclinación ±45°
• Incluye cable de puesta a tierra ESD 1 MOhm, longitud 1,8 m para conexión a un punto de unión a tierra
• Materiales: acero, plástico, aluminio fundido con recubrimiento en polvo ESD negro; disipativo 10^7 a 10^8 ohm
• Dimensiones aprox. 360 x 280 x 180 mm; peso 1330 g

Área de aplicación
El SPANNFIX VARIO puede usarse para sujetar PCBs/placas hasta una longitud de 270 mm. La rótula ajustable infinitamente permite posicionar y mantener con seguridad en todas las direcciones, facilitando el giro rápido de las placas y actuando como una útil "tercera mano" para soldadura y montaje.

Descripción técnica
Rosca de conexión: M12 x 1,5 mm (rosca especial). El par máximo y las fuerzas de sujeción dependen del diámetro de la rótula: rótula Ø 40 mm aprox. 24 Nm (fuerza de sujeción a la altura del vástago roscado ≈ 45 kg / 441 N); rótula Ø 60 mm aprox. 100 Nm (fuerza de sujeción ≈ 140 kg / 1.372 N). Base de sujeción: espesor máximo de mesa 80 mm. Base atornillable: 4 x 9 mm orificios pasantes. Fuerza de sujeción de la base magnética: 32 kg horizontal, 15 kg vertical (imán sin tapa). Las versiones ESD son disipativas (10^7 a 10^8 ohm) y aptas para áreas EPA / puestos ESD. Las secciones de pie pueden conectarse al punto de tierra mediante un botón a presión de 10 mm. Las piezas de aluminio fundido están pintadas por pulverización; las piezas de acero están cromadas y no se oxidan. Nota: las fuerzas de sujeción medidas en condiciones óptimas de ensayo pueden variar en aplicaciones concretas.

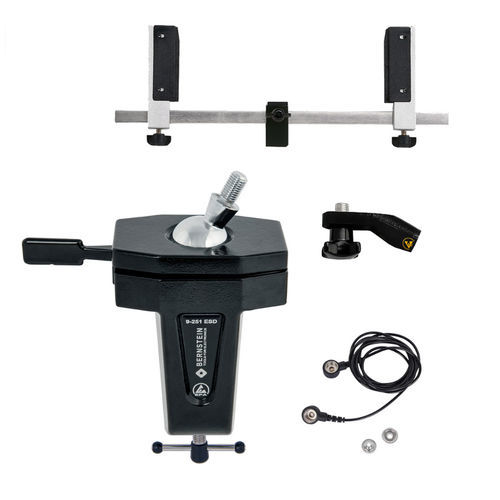

Contenido

• 9-251 rótula base ESD SPANNFIX para reconectar (extremos roscados 20 mm)
• 9-253 soporte de placa ESD para atornillar (M12 x 1,5)
• 9-255 adaptador angular ESD SPANNFIX para atornillar (M12 x 1,5)
• 9-343-1 cable de puesta a tierra ESD 1 MOhm, 1800 mm, 2 remaches a presión 10/10 mm

Especificaciones técnicas

• Número de artículo: 9-240-ESD
• Nombre del modelo: SPANNFIX VARIO
• Rango de sujeción PCB: 25 mm a 270 mm
• Espesor máximo de mesa para sujeción: 80 mm
• Inclinación: ±45°
• Cable de puesta a tierra: 1 MOhm, longitud 1,8 m (1800 mm)
• Resistividad de superficie ESD: disipativa 10^7 a 10^8 ohm
• Materiales: aluminio fundido (recubierto en polvo ESD negro), acero (cromado), plástico
• Dimensiones (aprox.): 360 x 280 x 180 mm
• Peso: 1330 g
• Rosca de conexión: M12 x 1,5 mm
• Rótula Ø 40 mm: par máx. ≈ 24 Nm; fuerza de sujeción ≈ 45 kg (441 N)
• Rótula Ø 60 mm: par máx. ≈ 100 Nm; fuerza de sujeción ≈ 140 kg (1.372 N)
• Base atornillable: 4 x 9 mm orificios pasantes
• Fuerza de sujeción base magnética: 32 kg (horizontal), 15 kg (vertical)
