Kit de apriete mecánico 9-250-ESD

magnéticohorizontalvertical

El SPANNFIX VARIO 9-250-ESD es una combinación de rótula de precisión, segura para ESD, diseñada para sujetar placas de circuito impreso (PCB) y cables. Incluye cabezas intercambiables y una rótula 360° bloqueable de forma continua para un posicionamiento flexible.

Características principales

• Rótula de precisión 360°, bloqueable de forma continua con cierre de liberación rápida
• Incluye cabeza roscada, soporte para PCB resistente y placa de sujeción universal para montaje versátil
• Resorte para placas sensibles y adaptador angular para mayor inclinación
• Soporte de PCB ajustable de 25 mm a 270 mm para posicionamiento seguro
• Apto para sujeción a bancos de trabajo hasta 80 mm de espesor; inclinación ±45°
• Incluye cable de puesta a tierra ESD (1 MOhm, 1,8 m)

Área de aplicación
El SPANNFIX VARIO 9-250-ESD está pensado como dispositivo de sujeción y fijación versátil para PCB y pequeños ensamblajes. Las cabezas intercambiables permiten una reconfiguración rápida. Usos típicos: soporte auxiliar en operaciones de soldadura, montaje e inspección donde se requiera posicionamiento seguro y protegido contra ESD de placas de hasta 270 mm.

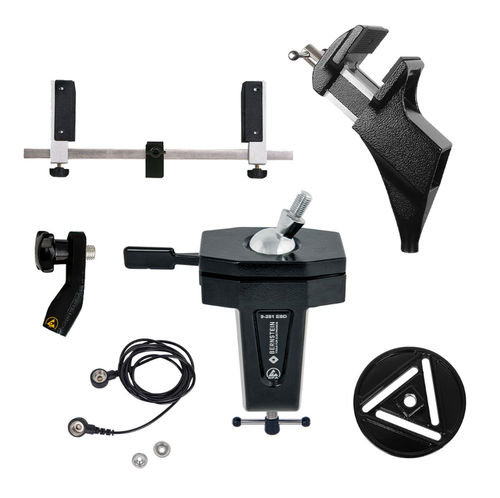

Contenido

• 9-251 base de rótula ESD SPANNFIX para sujetar (espiga roscada 20 mm)
• 9-252 cabeza roscada ESD SPANNFIX (M12x1.5)
• 9-253 soporte de PCB ESD SPANNFIX para atornillar (M12x1.5)
• 9-254 placa de fijación universal ESD SPANNFIX para atornillar (M12x1.5)
• 9-255 adaptador angular ESD SPANNFIX para atornillar (M12x1.5)
• 9-343-1 cable de puesta a tierra ESD 1 MOhm, 1800 mm, 2 presillas 10/10 mm

Descripción técnica
Producto con rosca de conexión especial M12 x 1.5. El par máximo y las fuerzas de sujeción varían según el diámetro de la bola: bola Ø 40 mm — par máx. ≈ 24 Nm y fuerza de sujeción en la altura de la espiga ≈ 45 kg (441 N); bola Ø 60 mm — par máx. ≈ 100 Nm y fuerza de sujeción ≈ 140 kg (1.372 N). Fuerza de sujeción de la base magnética (imán sin tapa): 32 kg horizontal / 15 kg vertical. Las versiones ESD son disipativas (10^7–10^8 ohm) y aptas para áreas protegidas electrostáticamente (EPA). Las secciones de pie pueden conectarse a tierra mediante un botón de empuje de 10 mm. Piezas de aluminio fundido con recubrimiento en polvo; piezas de acero cromadas, inoxidables. Nota: las fuerzas de sujeción pueden variar según la aplicación y las condiciones.

Especificaciones técnicas

• Modelo: 9-250-ESD
• Rango ajustable del soporte PCB: 25 mm – 270 mm
• Grosor máximo mesa/sujeción: 80 mm
• Ángulo de inclinación: ±45°
• Rosca de conexión: M12 x 1.5 (rosca especial)
• Diámetros de bola & fuerzas de sujeción: Ø 40 mm ≈ 45 kg (441 N); Ø 60 mm ≈ 140 kg (1.372 N)
• Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Fuerza de sujeción base magnética (imán sin tapa): 32 kg horizontal / 15 kg vertical
• Resistencia ESD (disipativa): 10^7 – 10^8 ohm
• Cable de puesta a tierra (incluido): 1 MOhm, longitud 1,8 m (2 presillas 10/10 mm)
• Materiales y acabado: aluminio fundido (recubrimiento ESD negro), acero (cromado), plástico
• Dimensiones aprox.: 310 x 170 x 75 mm
• Peso aprox.: 2100 g
