Porta-piezas para piezas 9-270-ESD

El SPANNFIX VARIO (ESD) es un soporte para PCB con propiedades disipativas electrostáticamente, equipado con una rótula de ajuste continuo y un mecanismo de apriete rápido, diseñado para sujetar y posicionar placas de circuito impreso de forma segura durante el soldado y el montaje.

Características principales

• Rótula de precisión giratoria 360°; bloqueo continuo con liberación rápida (Made in Germany)
• Armazón de montaje estable con dispositivo de giro rápido y placa adaptadora
• Muelle para placas sensibles y adaptador de ángulo para mayor inclinación
• Rango de sujeción de PCB ajustable de 25 mm a 270 mm
• Apto para sujeción en bancos de trabajo con espesor de mesa máx. 80 mm
• Ángulo de inclinación ±45°
• Incluye cable de puesta a tierra ESD (1 MΩ, longitud 1,8 m) para conexión a un Earth Bonding Point
• Materiales: acero, plástico, aluminio fundido con pintura en polvo ESD (negro); disipativo 10^7 a 10^8 Ω
• Dimensiones aprox. 410 × 300 × 240 mm; peso 1560 g

Ámbito de aplicación
El SPANNFIX VARIO se utiliza para sujetar PCB/placas de circuito de hasta 270 mm de longitud. La rótula ajustable permite posicionar y mantener la placa en todas las direcciones, posibilitando giros rápidos y actuando como una tercera mano para soldar, montar e inspeccionar en áreas protegidas ESD.

Descripción técnica

• Rosca de conexión: M12 × 1,5 mm (rosca especial); adaptadores disponibles
• Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Fuerza de sujeción de la bola a la altura del pasador roscado: bola Ø 40 mm ≈ 45 kg (441 N); bola Ø 60 mm ≈ 140 kg (1.372 N). La fuerza de apriete puede aumentar tras desengrasar la bola.
• Base de sujeción: espesor máximo de mesa 80 mm
• Base de tornillo: orificios pasantes 4 × 9 mm
• Base magnética (opcional): fuerza de sujeción aprox. 32 kg horizontal, 15 kg vertical (imán sin tapa)
• Versiones ESD: disipativo 10^7 a 10^8 Ω — apto para zonas protegidas contra descargas electrostáticas (EPA)
• Piezas de aluminio fundido pintadas al polvo; piezas de acero cromadas, resistentes a la corrosión
• Nota: Para aplicaciones críticas de seguridad, no se pueden garantizar las fuerzas de sujeción sin conocer el caso de uso específico; el rendimiento puede variar según las condiciones físicas.

Contenido (componentes incluidos)

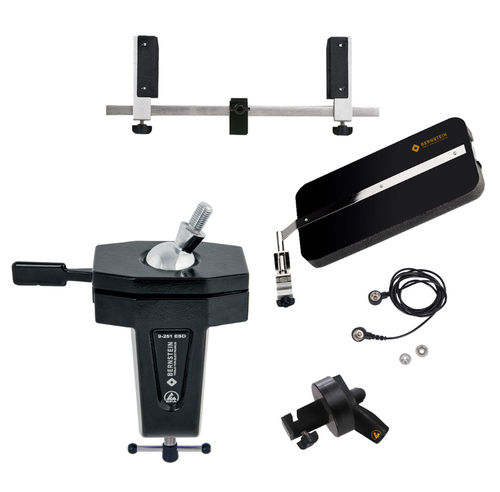

• 9-251 Base de rótula ESD SPANNFIX para sujeción por pinza (pasador roscado 20 mm)
• 9-253 Soporte PCB ESD para atornillar (M12 × 1,5)
• 9-256 Tapa de sujeción ESD para soporte PCB
• 9-257 Dispositivo de giro rápido ESD para soporte PCB
• 9-343-1 Cable de puesta a tierra ESD 1 MΩ, 1.800 mm, 2 remaches 10/10 mm

Características / especificaciones técnicas

• Número de artículo: 9-270-ESD
• Nombre comercial / modelo: SPANNFIX VARIO
• Rango de sujeción PCB: 25 mm – 270 mm
• Espesor máximo de mesa para sujeción: 80 mm
• Ángulo de inclinación: ±45°
• Materiales: acero, plástico, aluminio fundido (revestimiento en polvo ESD)
• Resistividad superficial: disipativa 10^7 – 10^8 Ω
• Cable de puesta a tierra incluido: 1 MΩ, longitud 1,8 m (2 remaches 10/10 mm)
• Dimensiones (aprox.): 410 × 300 × 240 mm
• Peso: 1560 g
• Rosca de conexión: M12 × 1,5 mm (rosca especial)
• Características de la bola: Ø 40 mm (par ≈ 24 Nm; fuerza de sujeción ≈ 45 kg), Ø 60 mm (par ≈ 100 Nm; fuerza de sujeción ≈ 140 kg)
• Base de tornillo: orificios pasantes 4 × 9 mm; fuerzas de sujeción base magnética opcional: 32 kg horizontal / 15 kg vertical
