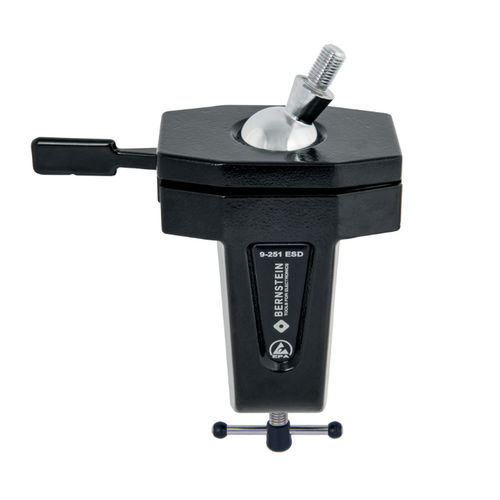

Porta-piezas para piezas 9-251-ESD

Base de rótula ESD diseñada para la sujeción ajustable y la fijación rápida de instrumentos, cámaras, sensores y otros componentes en zonas de trabajo protegidas ESD. Ofrece rotación de 360°, ajuste continuo y recubrimiento superficial disipativo adecuado para puestos EPA/ESD.

Características clave

• Sujeción rápida por rótula para piezas pesadas, giratoria 360°, regulable de forma continua; producto de calidad Made in Germany
• Para sujeción a banco de trabajo (espesor máximo de mesa 80 mm)
• Espiga roscada M12 x 1,5 x 20 mm
• Superficie de apoyo aprox. Ø 20 mm
• Ángulo de inclinación ±45°
• Incluye: arandela Schnorr y tuerca de bloqueo (tuerca para la rosca)
• Fundición de aluminio con recubrimiento en polvo ESD negro, disipativo 10^7 a 10^8 ohm
• Dimensiones aprox. 220 x 170 x 75 mm
• Peso aprox. 940 g

Campo de aplicación
Los soportes de rótula están disponibles en diferentes diámetros de bola que proporcionan distintas fuerzas de sujeción. Una pequeña presión en la palanca permite un bloqueo continuo con alta fuerza de sujeción. Las variantes de fijación incluyen sujeción por pinza (para bancos de trabajo de hasta 80 mm), base atornillable (cuatro orificios pasantes de 9 mm) o imanes de alto rendimiento para cambios rápidos de posición. Usos típicos: alineación y sujeción de cámaras, monitores, sensores o instrumentos de medición; construcción de instrumentos y maquetas; reparación de patinetes eléctricos/bicicletas eléctricas/bicicletas; laboratorios, centros de investigación y universidades. Varios adaptadores y extensiones pueden enroscarse en la bola mediante la espiga roscada.

Descripción técnica
Rosca de conexión: M12 x 1,5 mm (rosca especial). Par máximo (ejemplos): bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm. Fuerza de sujeción a la altura de la espiga roscada: bola Ø 40 mm ≈ 45 kg (441 N); bola Ø 60 mm ≈ 140 kg (1.372 N). Base de sujeción apta para mesas de hasta 80 mm de espesor. Las versiones ESD son disipativas (10^7 a 10^8 ohm) y compatibles con EPA. Las piezas de aluminio fundido están recubiertas con pintura en polvo; las piezas de acero están cromadas y resistentes a la corrosión. El tornillo de ajuste en el asiento inferior de la bola permite regular el movimiento de la rótula de suelto a muy firme. Para piezas con requisitos de seguridad, las fuerzas de sujeción dependen de las condiciones de aplicación y pueden diferir de los resultados de laboratorio.

Información general
El desarrollo del producto trabaja de forma continua en la optimización y el perfeccionamiento de estos artículos.

Características / especificaciones técnicas

• Modelo / denominación: 9-251-ESD
• Espiga roscada: M12 x 1,5 x 20 mm
• Superficie de apoyo: aprox. Ø 20 mm
• Ángulo de inclinación: ±45°
• Capacidad de sujeción (espesor mesa): máx. 80 mm
• Materiales y acabado: fundición de aluminio (recubrimiento en polvo ESD negro), piezas de acero cromadas
• Disipación ESD: aprox. 10^7 a 10^8 ohm (disipativa)
• Dimensiones (aprox.): 220 x 170 x 75 mm
• Peso (aprox.): 940 g
• Incluido en el envío: arandela Schnorr y tuerca de bloqueo (tuerca para la rosca)
• Ejemplos de fuerzas de sujeción: bola Ø 40 mm ≈ 45 kg (441 N); bola Ø 60 mm ≈ 140 kg (1.372 N)
• Ejemplos de par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
