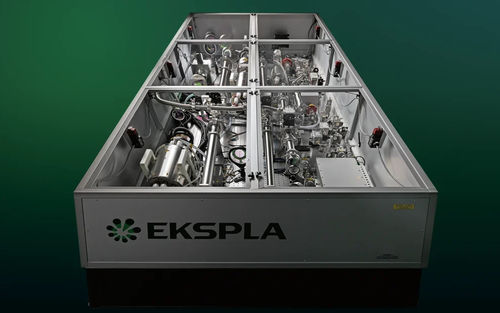

Sistema láser de femtosegundo UltraFlux HR

de estado sólidode fibrasintonizable

La serie UltraFlux HR es un sistema láser de femtosegundo compacto de longitud de onda sintonizable y alta velocidad de repetición que incorpora las ventajas de las tecnologías de láser de fibra ultrarrápido de doble salida, de estado sólido y de amplificación paramétrica de impulsos chirriados. Este sistema se basa en la novedosa tecnología OPCPA (Optical Parametric Chirped Pulse Amplification) y cuenta con un diseño patentado de front-end (patentes nº EP2827461 y EP2924500). El sistema ofrece rangos de ajuste de longitud de onda de 750-960 nm, 375-480 nm, 250-320 nm y 210-230 nm, y proporciona hasta 14 mJ de energía de pulso a una frecuencia de repetición de 1 kHz. Proporciona una excelente estabilidad de la energía de pulso (≤ 1 % RMS) y de la potencia media a largo plazo (≤ 1,5 % RMS en un periodo de 8 horas). El sistema puede equiparse con opciones de salida de femtosegundos y picosegundos perfectamente sincronizados, sintonización de longitud de onda manos libres y pulsos de alto contraste sin necesidad de equipos de mejora adicionales. Características

• Basado en tecnología OPCPA
• Diseño patentado del front-end (EP2827461, EP2924500)
• Rangos de sintonización de longitud de onda: 750-960 nm, 375-480 nm, 250-320 nm, 210-230 nm
• Hasta 14 mJ de energía de pulso a una frecuencia de repetición de 1 kHz
• Excelente estabilidad de la energía de pulso: ≤ 1 % RMS
• Excelente estabilidad de la potencia media a largo plazo: ≤ 1.5 % RMS a lo largo de 8 horas
• Opción de salida fs y ps perfectamente sincronizada disponible
• Sintonización de longitud de onda manos libres
• Pulsos de alto contraste sin equipo adicional

Aplicaciones

• CARS de banda ancha y SFG
• Espectroscopía de sonda de bombeo de femtosegundo
• Espectroscopía no lineal
• Generación de armónicos altos

Descripción La serie UltraFlux HR utiliza un láser de fibra de picosegundos de doble salida para alimentar tanto el láser de bomba DPSS de picosegundos como el amplificador paramétrico de femtosegundos con una salida espectralmente ampliada. Este enfoque simplifica el sistema al excluir el amplificador regenerativo de femtosegundos y eliminar la necesidad de sincronizar los impulsos de la bomba y la semilla, lo que garantiza una fluctuación prácticamente nula entre canales. Se mejora el contraste del pulso de salida en la escala temporal de picosegundos a nanosegundos. Todos los sistemas láser de la serie UltraFlux se montan sobre una placa rígida o una mesa óptica para lograr una excelente estabilidad a largo plazo. El diseño interno modular permite una gran personalización y una fácil escalabilidad, con la posibilidad de añadir especificaciones personalizadas o múltiples canales. La incorporación de la tecnología de amplificación paramétrica de impulsos en forma de chirrido y un novedoso láser de fibra ultrarrápido permite realizar sondas de bombeo de femtosegundos avanzadas, espectroscopia no lineal, experimentos de generación de armónicos elevados y otras aplicaciones científicas ultrarrápidas. Opciones

• -F10: la opción de pulso corto reduce la duración del pulso de salida a ≤ 10 fs (la sintonización de longitud de onda no está disponible con esta opción)
• -CEP: estabilización CEP a ≤ 400 mrad (estabilización CEP pasiva y activa)
• -DM: opción de espejo deformable para la mejora de la relación Strehl a > 0.9
• -SH/TH/FH: salidas de segundo, tercer y cuarto armónicos (eficiencia de conversión desde la señal ~20%, ~5%, ~1%; no simultánea con la salida de señal)
• -ps out: Salida ps adicional sincronizada ópticamente con la salida principal del sistema (puede ser simultánea o no simultánea)
• -AW: Refrigeración aire-agua (no requiere agua externa; la disipación de calor es igual al consumo total de energía)

Especificaciones

• Variantes de modelo: UltraFlux FT031k, FT31k, FT61k, FT141k
• Energía de salida (señal): 300 µJ (FT031k), 3 mJ (FT31k), 6 mJ (FT61k), 14 mJ (FT141k)
• Salida SH: 60 µJ, 0,6 mJ, 1,5 mJ, 3,5 mJ
• Salida TH: 15 µJ, 150 µJ, 0,4 mJ, 1,2 mJ
• Salida FH: 3 µJ, 30 µJ, 100 µJ, 300 µJ
• Tasa de repetición de pulso: 1 kHz
• Gama de sintonización de longitud de onda (señal): 750-960 nm
• Gama de sintonización de longitud de onda (SH): 375-480 nm
• Gama de sintonización de longitud de onda (TH): 250-320 nm
• Gama de sintonización de longitud de onda (FH): 210-230 nm
• Pasos de exploración: 5 nm (señal, SH), 3 nm (TH), 2 nm (FH)
• Duración del pulso: 40 ± 20 fs
• Estabilidad de la energía del pulso: ≤ 1,5% (FT031k), ≤ 1% (otros)
• Deriva de potencia a largo plazo: ± 1,5%
• Perfil espacial del haz: Gaussiano (FT031k), supergaussiano (otros)
• Diámetro del haz: ~2 mm (FT031k), ~5 mm (FT31k), ~7 mm (FT61k), ~15 mm (FT141k)
• Estabilidad de apuntamiento del haz: ≤ 30 µrad
• Contraste temporal: APFC (dentro de ±50 ps): 10^10:1; Prepulso (50-10 ps): 10^8:1; Pre-pulso (10-1 ps): 10^6:1; Postpulso (más allá de 20 ps): 10^6:1
• Jitter del pulso óptico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Con opción -PLL): ≤ 2 ps
• Polarización: lineal, horizontal
• Tamaño del cabezal láser (An×L×Al mm): 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Tamaño de la fuente de alimentación (W×L×H mm): 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Longitud umbilical: 2.5 m
• Potencia eléctrica: 200-240 V CA, monofásica, 47-63 Hz (FT031k, FT31k); 208, 380 o 400 V CA, trifásica, 50/60 Hz (FT61k, FT141k)
• Consumo eléctrico: ≤ 1 kW (FT031k), ≤ 2 kW (FT31k), ≤ 5 kW (FT61k), ≤ 8 kW (FT141k)
• Alimentación de agua: no necesaria (FT031k, FT31k, FT61k), ≤ 5 l/min, 2 Bar, máx. 20 °C (FT141k)
• Temperatura ambiente de funcionamiento: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15-35 °C
• Humedad relativa (sin condensación): ≤ 80%
• Limpieza del local: ISO Clase 7
