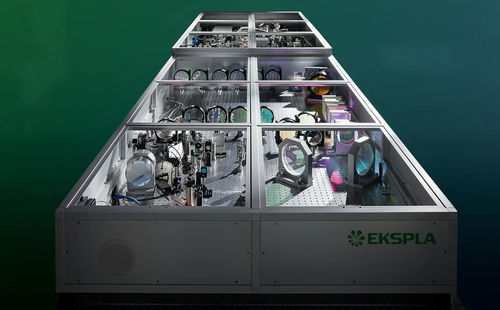

Sistema láser de femtosegundo UltraFlux HE

de fibrapara la industriapara espectroscopia

La serie UltraFlux HE es un sistema láser de femtosegundos OPCPA (amplificación óptica paramétrica de pulsos en chirrido) de alta energía diseñado para aplicaciones científicas e industriales exigentes. Con una potencia de pico de hasta 30 TW a 10 Hz, se desarrolló originalmente para ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) en Hungría y ahora está disponible para una amplia gama de usos. El sistema se basa en la tecnología patentada OPCPA y cuenta con un oscilador maestro que es una fuente semilla de láser de picosegundos dopado con Yb todo en fibra con dos salidas de fibra, lo que garantiza la sincronización óptica y elimina la necesidad de complejos sistemas de sincronización temporal. El sistema láser de bombeo de picosegundos Nd:YAG incluye amplificadores bombeados por diodos y lámparas de flash, así como generadores de segundo armónico para la conversión de longitudes de onda. El Front-End NOPCPA consta de varios subsistemas, entre ellos un amplificador paramétrico óptico de picosegundos, un compresor de rejilla, un generador de luz blanca y un amplificador paramétrico óptico no colineal de femtosegundos. El sistema utiliza un estirador de impulsos tipo rejilla u Offner y un Dazzler para la compensación de fase de alto orden, con múltiples etapas de amplificación para alcanzar una energía de impulsos de hasta 1 J. Los pulsos amplificados se comprimen a duraciones de femtosegundos, y los diagnósticos de salida garantizan un funcionamiento fiable y llave en mano. Características

• Basado en la novedosa tecnología OPCPA
• Diseño patentado del front-end (EP2827461 y EP2924500)
• Energía de pulso de hasta 1 J a una frecuencia de repetición de 5 Hz
• Frecuencia de repetición de pulso de disparo único a 100 Hz
• Duración de pulso de hasta 10 fs
• Energía de pulso de hasta 50 mJ a 100 Hz
• Excelente estabilidad de la energía de pulso: ≤ 1 % RMS
• Excelente estabilidad de la potencia media a largo plazo: ≤ 1.5 % RMS en un periodo de 8 horas
• Opción de salida fs y ps perfectamente sincronizada disponible
• Sintonización de longitud de onda sin necesidad de utilizar las manos
• Pulsos de alto contraste sin equipo de mejora adicional

Aplicaciones

• CARS y SFG de banda ancha
• Espectroscopía de sonda de bombeo de femtosegundos
• Espectroscopía no lineal
• Generación de armónicos altos
• Aceleración de partículas de campo de vigilia
• Generación de rayos X

Opciones

• -F10: la opción de pulso corto reduce la duración del pulso de salida a ≤ 10 fs (la sintonización de longitud de onda no está disponible con esta opción)
• -CEP: estabilización CEP a ≤ 400 mrad (estabilización pasiva y activa)
• -DM: opción de espejo deformable para la mejora de la relación Strehl a > 0.9
• -SH/TH/FH: salidas de segundo, tercer y cuarto armónicos (eficiencia de conversión ~35%, ~12%, ~3% respectivamente; no simultánea con la salida de señal)
• -ps out: Salida ps adicional sincronizada ópticamente con la salida principal del sistema (puede ser simultánea o no simultánea)
• -AW: Refrigeración aire-agua (no requiere agua externa; la disipación de calor es igual al consumo total de energía)

Especificaciones (modelos seleccionados)

• Energía de salida (señal): 3 mJ (FT310), 100 mJ (FT10010), 50 mJ (FF50100-F10), 800 mJ (FF8005)
• Salida SH: hasta 3,5 mJ
• Salida TH: hasta 1,2 mJ
• Salida FH: hasta 300 µJ
• Tasa de repetición de impulsos: 10 Hz (FT310, FT10010), 100 Hz (FF50100-F10), 5 Hz (FF8005)
• Gama de sintonización de longitud de onda (señal): 750-960 nm (FT310, FT10010), 840 nm (FF50100-F10, FF8005)
• Duración del pulso: 40 ± 20 fs (estándar), ≤ 10 fs (opción F10)
• Estabilidad de energía del pulso: ≤ 1,5% (estándar), ≤ 1% (FF50100-F10)
• Deriva de potencia a largo plazo: ±1,5%
• Perfil espacial del haz: Super-Gaussiano
• Diámetro del haz: ~5 mm a ~80 mm según modelo
• Estabilidad de apuntamiento del haz: ≤ 20 µrad
• Contraste temporal: APFC (dentro de ±50 ps): 10¹⁰:1; Prepulso (50-10 ps): 10⁸:1; Prepulso (10-1 ps): 10⁶:1; Postpulso (más allá de 20 ps): 10⁶:1
• Jitter del pulso óptico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Con opción -PLL): ≤ 2 ps
• Polarización: lineal
• Tamaño del cabezal láser (An×L×Al): oscila entre 900 × 1500 × 300 mm y 1500 × 2000 × 500 mm (varía según el modelo)
• Tamaño de la fuente de alimentación (An×Al×Al): oscila entre 553 × 600 × 850 mm y 553 × 600 × 1800 mm
• Longitud umbilical: 5 m
• Potencia eléctrica: 200-240 V CA monofásica o 208/380/400 V CA trifásica (según modelo)
• Consumo de energía: ≤ 1 kVA a ≤ 11 kVA (según modelo)
• Alimentación de agua: ≤ 3 a ≤ 14 l/min, 2 Bar, máx. 15-20 °C
• Temperatura ambiente de funcionamiento: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15-35 °C
• Humedad relativa (sin condensación): ≤ 80%
• Limpieza de la sala: ISO Clase 7

Nota

• El láser debe estar conectado a la red eléctrica en todo momento. Si se desconecta durante más de 1 hora, es necesario un periodo de calentamiento de unas horas antes de encenderlo.

Modelos típicos

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Información de pedido

• Los diagramas de pedido y más detalles están disponibles en la documentación del producto.

Características / Especificaciones técnicas

• Potencia pico: hasta 30 TW
• Energía de pulso: hasta 1 J
• Duración de pulso: hasta 10 fs
• Tasa de repetición: hasta 100 Hz
• Sintonización de longitud de onda: 750-960 nm (señal), armónicos disponibles
• Estabilidad de energía de pulso: ≤ 1-1.5% RMS
• Deriva de energía a largo plazo: ±1,5% durante 8 horas
• Perfil del haz: Super-Gaussiano
• Diámetro del haz: depende del modelo
• Estabilidad del punto: ≤ 20 µrad
• Polarización: lineal
• Fuente de alimentación: monofásica o trifásica, depende del modelo
• Enfriamiento: agua o aire-agua (opcional)
• Requisitos de la sala: ISO Clase 7, 22 ± 2 °C, ≤ 80% HR
