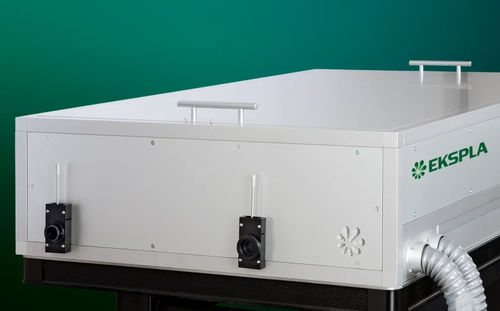

Sistema láser pulsado NanoFlux AWG

de nanosegundoQ switchde estado sólido

La serie NanoFlux AWG son láseres Nd:YAG de alta energía con pulsos temporalmente moldeados, diseñados para aplicaciones científicas e industriales avanzadas. La característica principal de estos láseres es la capacidad de moldear temporalmente los pulsos de salida, lograda a través de un modulador electro-óptico impulsado por un generador de formas de onda arbitrarias programable (AWG).

Características

• Láseres de nanosegundos de alta energía
• Pulsos moldeados temporalmente
• Energías de pulso de hasta 10 J
• Tasa de repetición de pulsos de 10 Hz
• Generador de formas de onda arbitrarias para el moldeado de pulsos
• Duración de pulso ajustable de 0,15 a 500 ns
• Excelente estabilidad de energía de pulso
• Amplificador de potencia bombeado por lámpara de flash rentable
• Opciones de armónicos estabilizados en temperatura opcionales
• Perfil de haz super-gaussiano

Aplicaciones

• Bombeo OPCPA
• Frontal para amplificadores de potencia
• Bombeo Ti:Sapphire
• Peening láser – endurecimiento de materiales por onda de choque inducida por láser
• Física de plasmas y choques

Descripción
El sistema láser NanoFlux AWG comienza con un láser CW monomodo, que se amplifica en un amplificador de fibra. El modulador impulsado por AWG transmite pulsos de la forma y duración temporal requeridas, que se amplifican aún más mediante un amplificador regenerativo bombeado por diodo o un amplificador todo en fibra para alcanzar energías suficientes para amplificadores bombeados por diodo y lámpara de flash de un solo paso. La resolución del moldeado de pulsos es de 125 ps, con una longitud de pulso máxima de 500 ns. El sistema utiliza amplificadores lineales para pulsos de nanosegundos de alta energía, con moldeado espacial del haz para lograr un perfil de haz plano. Generadores de armónicos de cristal no lineal sintonizados en ángulo en calentadores estabilizados en temperatura se utilizan para la generación de armónicos de segundo, tercer y cuarto orden, con un sistema de separación armónica que garantiza una alta pureza espectral.

Opciones

• – G: Proporciona un perfil de haz similar a gaussiano (energías de pulso típicamente más bajas en un 80% en comparación con la versión estándar)
• – AW: Opción de enfriamiento aire-agua
• – N20…N500: Duraciones de pulso AWG extendidas (las energías de salida, especialmente para la salida SHG, se especifican para una duración de pulso con forma de pulso temporal cuadrada)

Especificaciones

• Modelos: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• Energía de salida a 1064 nm: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• Energía de salida a 532 nm: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• Energía de salida a 355 nm: consultar para todos los modelos
• Tasa de repetición de pulsos: 10 Hz
• Duración de pulso: 0,15 – 20 ns (variable en pasos de 125 ps; ajustabilidad estándar 1–20 ns; moldeado de pulsos posible 1–500 ns)
• Estabilidad de energía de pulso a 1064 nm: ≤ 0,5 %
• Estabilidad de energía de pulso a 532 nm: ≤ 1 %
• Deriva de potencia a largo plazo: ± 2 %
• Perfil espacial del haz: Super-gaussiano
• Diámetro del haz: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• Estabilidad de puntería del haz: ≤ 50 µrad
• Divergencia del haz: ≤ 0,5 mrad
• Jitter de pulso óptico: < 50 ps
• Ancho de línea: monomodo
• Polarización: lineal, > 90 % (N2k10-AWG, N5k10-AWG), lineal (N10k10-AWG)
• Tamaño de la cabeza del láser (A×L×H mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• Tamaño de la fuente de alimentación (A×L×H mm): 550 × 600 × 840 – 1 unidad, 550 × 600 × 670 – 1 unidad (N2k10-AWG); 550 × 600 × 1220 – 2 unidades (N5k10-AWG); 550 × 600 × 1220 – 2 unidades, 550 × 600 × 670 – 1 unidad (N10k10-AWG)
• Longitud del umbilical: 5 m
• Requisitos de energía: 208, 380 o 400 V AC, trifásico, 50/60 Hz
• Consumo de energía: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• Suministro de agua: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• Temperatura ambiente de operación: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15 – 35 °C
• Humedad relativa (sin condensación): ≤ 80 %
• Limpieza de la sala: ISO Clase 7

Nota: El láser debe estar conectado a la electricidad principal en todo momento. Si se desconecta por más de 1 hora, se requiere un período de calentamiento de unas pocas horas antes de encenderlo.
