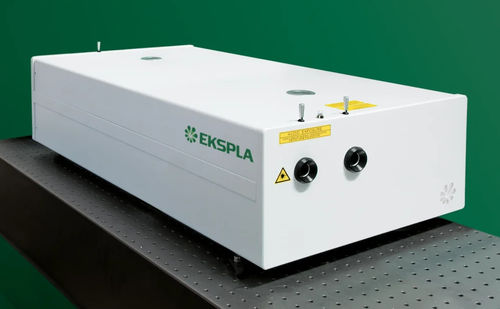

Amplificador de señal PicoFlux HP

RFde picosegundo

La serie PicoFlux HP son amplificadores de picosegundos bombeados por diodos de alta velocidad de repetición diseñados para proporcionar pulsos de picosegundos de hasta 150 mJ a una velocidad de repetición de 1 kHz o 500 mJ a 100 Hz. Estos amplificadores ofrecen una alta energía de pulso, una excelente estabilidad de energía pulso a pulso y una calidad de haz superior, lo que los hace ideales para aplicaciones exigentes como el bombeo OPCPA, la óptica no lineal y la espectroscopia avanzada. Características

• Amplificadores de picosegundos bombeados por diodo
• Energías de pulso de hasta 150 mJ
• Duración de pulso de 20 - 300 ps
• Alta energía de pulso de hasta 2 kHz de frecuencia de repetición de pulso
• Diseño de estado sólido bombeado por diodo
• Forma de haz avanzada para alta energía de pulso
• Fuente de siembra interna o externa
• Compensación de birrefringencia inducida térmicamente
• Birefringencia inducida térmicamente compensada
• Bajos costes de mantenimiento
• Pulsos de sincronización con menos de 10 ps RMS de fluctuación para el disparo de la cámara de rayas
• Control a través de interfaces USB y LAN con el software de control Windows suministrado (RS232 opcional)
• Sistema de relé de imagen de vacío
• Segundo generador de armónicos, tercero y cuarto, opcionales y estabilizados por temperatura tercera y cuarta armónicas
• Opción de sincronización extremadamente precisa a la señal de RF externa con opción PLL
• Opción de perfil de haz espacial tipo gaussiano con ajuste gaussiano > 85 % en campo cercano
• Opción de duración de pulso reducida a 20 ps

Aplicaciones

• Espectroscopía de tiempo resuelto
• Espectroscopía SFG/SHG
• Espectroscopía no lineal
• Bombeo OPCPA
• Bombeo OPG/OPA
• Detección láser remota
• Rango de satélites
• Otras aplicaciones espectroscópicas y de óptica no lineal

Descripción Los amplificadores de alta velocidad de repetición de la serie PicoFlux están diseñados para ser sembrados por una fuente de siembra externa. El amplificador regenerativo bombeado por diodos garantiza la amplificación de la señal de siembra a pulsos estables de nivel de mJ para su posterior amplificación en amplificadores lineales. La conformación avanzada del haz garantiza un perfil espacial del haz suave y sin puntos calientes a la salida del láser. La baja despolarización de la luz permite la generación de alta eficiencia de hasta el 4º armónico con generadores de armónicos integrados opcionales. Alternativamente, se puede suministrar un sembrador interno para satisfacer los requisitos del cliente. Para la generación del segundo, tercer y cuarto armónico se utilizan cristales LBO y/o BBO de ángulo ajustado montados en calentadores de temperatura estabilizada. El sistema de separación de armónicos garantiza una gran pureza espectral de la radiación y la dirige a los puertos de salida. Para mayor comodidad del usuario, el amplificador puede controlarse a través de interfaces USB y LAN (RS232 opcional), con el software de control Windows suministrado. Opciones

• Duración de pulso personalizada entre 20 ps y 300 ps (el acortamiento por debajo de 90 ps reduce la energía de salida proporcionalmente)
• Tasa de repetición de pulso de 50 Hz o 100 Hz (la energía puede aumentarse ~4 veces)
• 2 kHz (reduce la energía de salida de la fundamental en ~50%)
• Perfil de haz espacial tipo gaussiano (reduce la energía de salida de la fundamental en ~80%)
• Entrada de sembradora externa mediante etapa motorizada de ensanchamiento espectral (requiere >1.5 nJ por pulso a 800 nm, 100 fs)
• Opción de bucle de bloqueo de fase (PLL) para un bloqueo preciso de la señal de RF externa (fluctuación de la señal eléctrica a la óptica ≤ 3 ps)
• Salidas de segundo, tercer y cuarto armónicos (eficiencia de conversión del fundamental: ~50%, ~30%, ~10%; no simultáneas con la salida fundamental)
• Enfriamiento de agua a aire (sustituye o complementa la unidad de enfriamiento de agua a agua; la disipación de calor es igual al consumo total de energía)

Especificaciones

• Variantes del modelo: PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Energía de salida (fundamental): hasta 500 mJ (P500100), 30 mJ (P301k), 60 mJ (P601k), 130 mJ (P1301k)
• Salida SH: hasta 300 mJ, 20 mJ, 40 mJ, 85 mJ
• Salida TH: hasta 200 mJ, 10 mJ, 20 mJ, 50 mJ
• Salida FH: hasta 50 mJ, 3 mJ, 6 mJ, 15 mJ
• Tasa de repetición de impulsos: 100 Hz (P500100), 1 kHz (otros)
• Duración de pulso: 90 ± 10 ps (estándar), personalizable 20-300 ps
• Estabilidad de energía de pulso (fundamental): ≤ 0,5 % RMS
• Deriva de potencia a largo plazo: ± 1,5 %
• Perfil espacial del haz: Supergaussiano (6-11º orden en campo cercano)
• Diámetro del haz: ~12 mm (P500100), ~5 mm (P301k), ~7 mm (P601k, P1301k)
• Estabilidad de apuntamiento del haz: ≤ 20 µrad
• Divergencia del haz: ≤ 0,5 mrad
• Contraste prepulso: > 200:1 (1000:1 disponible bajo pedido)
• Jitter del pulso óptico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (con PLL): ≤ 2 ps
• Polarización: lineal
• Tamaño del cabezal láser (An×L×Al mm): 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Tamaño de la fuente de alimentación (W×L×H mm): varía según el modelo
• Longitud umbilical: 2.5 m (hasta 5 m disponibles bajo pedido)
• Potencia eléctrica: 208, 380 o 400 V CA, trifásica, 50/60 Hz
• Consumo de energía: ≤ 5 kW (P500100, P301k), ≤ 10 kW (P601k), ≤ 22 kW (P1301k)
• Alimentación de agua: hasta 40 l/min, 2 Bar, máx. 15-20 °C (varía según el modelo)
• Temperatura ambiente de funcionamiento: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15-35 °C
• Humedad relativa (sin condensación): ≤ 80 %
• Limpieza de la sala: ISO Clase 7
