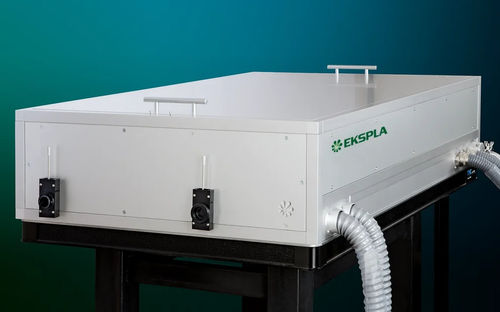

Sistema láser pulsado NanoFlux HP

de nanosegundoQ switchde estado sólido

La serie NanoFlux HP son sistemas amplificadores de nanosegundos bombeados por diodo de alta potencia diseñados para entregar pulsos de alta energía a altas tasas de repetición. Estos sistemas amplificadores de nanosegundos Nd:YAG con conmutación Q electro-óptica se basan en tecnología probada en la industria y son adecuados para aplicaciones que requieren pulsos de alta intensidad y alto brillo con un perfil de haz uniforme y baja divergencia. El sistema puede personalizarse para requisitos específicos, incluida la integración de la fuente de semilla del cliente, salidas multicanal, amplificación por ráfaga y más. El oscilador maestro puede producir pulsos tan cortos como varios nanosegundos, y los amplificadores de potencia utilizan el modelado espacial del haz para lograr un perfil de haz de salida Super-Gaussiano. Los generadores armónicos con calentadores estabilizados en temperatura están disponibles para la generación armónica de segundo y tercer orden, asegurando una alta pureza espectral. El control del sistema es posible a través de un panel de control, USB, LAN y opcionalmente RS232, con software dedicado para Windows. La serie NanoFlux HP ofrece varias opciones de personalización, como una carcasa portátil de grado industrial con fuentes de alimentación integradas y unidades de refrigeración.

Características

• Hasta 5 J a 1064 nm de energía de pulso de salida
• Tasa de repetición de hasta 1 kHz
• Versión multicanal: 2 J por canal a 1064 nm
• Duraciones de pulso de 2 ns a 500 ns
• Perfil de haz espacial Super-Gaussiano
• Bajo costo de mantenimiento y larga vida útil del diodo
• Opción de control de duración de pulso variable y forma de pulso temporal (AWG) disponible
• Varias posibilidades de personalización para adaptarse a aplicaciones específicas
• Cámaras de bombeo de diodo de alta eficiencia
• Huella pequeña de la cabeza láser e integración OEM bajo pedido
• Diagnósticos del sistema internos
• Compensación de birrefringencia inducida térmicamente para altas tasas de repetición de pulsos
• Sistema de vacío integrado para la traducción de imágenes para un perfil de haz Super-Gaussiano suave
• Versión de ráfaga disponible
• Generadores de armónicos de segundo y tercer orden estabilizados térmicamente opcionales
• Carcasa láser portátil de grado industrial con fuentes de alimentación integradas y unidades de refrigeración opcionales

Aplicaciones

• Dispersión de Thomson
• Bombeo OPCPA de múltiples etapas
• Óptica no lineal
• Bombeo Ti:S

Opciones

• AWG: Generador de forma de onda arbitraria para control de forma de pulso temporal en el rango de 1–50 ns por paso de 125 ps
• AW: Opción de refrigeración aire-agua, reemplaza o complementa la unidad de refrigeración agua-agua
• Suministro de vacío externo: Bomba de vacío externa y tubería
• Opción multicanal: Salidas múltiples de la misma o diferente longitud de onda/energía, hasta 8 canales
• G: Perfil de haz espacial tipo Gaussiano (reduce la energía de salida del fundamental en ~80%)

Especificaciones

• Energía de salida (a 1064 nm): hasta 5 J (dependiente del modelo)
• Energía de salida (a 532 nm): hasta 3 J (dependiente del modelo, módulo armónico opcional)
• Energía de salida (a 355 nm): hasta 1,2 J (dependiente del modelo, módulo armónico opcional)
• Tasa de repetición de pulso: hasta 1 kHz
• Duración del pulso: 5 ± 1 ns estándar, ráfagas ajustables disponibles
• Estabilidad de energía de pulso: ≤0,5% a 1064 nm, ≤0,8% a 532 nm, ≤2% a 355 nm
• Deriva de potencia a largo plazo: ±2%
• Perfil espacial del haz: Super-Gaussiano
• Diámetro del haz: 7–15 mm (dependiente del modelo)
• Estabilidad de puntería del haz: ≤30 µrad
• Divergencia del haz: ≤0,5–0,7 mrad
• Jitter de pulso óptico: ≤0,2 ns
• Polarización: lineal
• Tamaño de la cabeza láser (A×L×H): 600×1200×300 mm a 900×2000×300 mm (dependiente del modelo)
• Tamaño de la fuente de alimentación (A×L×H): 553×600×830 mm a 553×600×1800 mm (dependiente del modelo)
• Longitud del umbilical: 2,5 m (hasta 5 m disponible bajo pedido)
• Requisitos de energía: 208, 380 o 400 V AC, trifásico, 50/60 Hz
• Consumo de energía: ≤6–20 kW (dependiente del modelo)
• Suministro de agua: ≤8–20 l/min, 2 Bar, máx 20 °C
• Temperatura ambiente de operación: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15–35 °C
• Humedad relativa (sin condensación): ≤80%
• Limpieza de la sala: ISO Clase 7

Nota

• El láser debe estar conectado a la electricidad principal en todo momento. Si se desconecta por más de 1 hora, se requiere un período de calentamiento de unas pocas horas antes de encenderlo.
