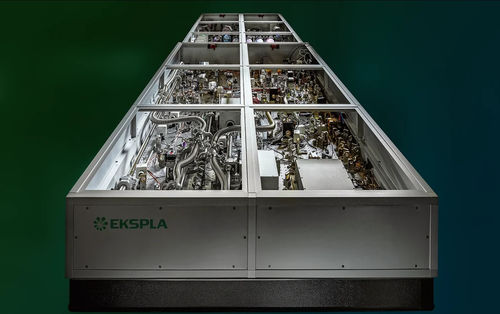

Amplificador óptico PicoFlux Custom

multivíasde picosegundo

Opciones Opciones

• Duración de pulso personalizada entre 20 ps y 300 ps (disponible con sembrador interno y externo; el acortamiento por debajo de 90 ps reduce la energía de salida proporcionalmente)
• Frecuencia de repetición de impulsos de 50 Hz o 100 Hz (la energía puede aumentarse ~4 veces en comparación con los sistemas de 1 kHz)
• Frecuencia de repetición de impulsos de 2 kHz (reduce la energía de salida de la fundamental en ~50%)
• Perfil de haz espacial de tipo gaussiano (reduce la energía de salida de la fundamental en ~80%)
• Entrada de sembrador externo mediante etapa de ensanchamiento espectral motorizada (requiere >1.5 nJ por pulso a 800 nm, 100 fs)
• Opción de bucle de enganche de fase para un enganche preciso a la señal de RF externa (fluctuación de la señal eléctrica a la óptica ≤ 3 ps)
• Salidas de segundo, tercer y cuarto armónicos (eficiencia de conversión del fundamental: ~50%, ~30%, ~10%; no simultánea con la salida del fundamental)
• Enfriamiento de agua a aire (sustituye o complementa la unidad de enfriamiento de agua a agua; la disipación de calor es igual al consumo total de energía)

• Variantes de modelo: PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Energía de salida (fundamental): hasta 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ), 8 mJ @ 1030 nm
• Salida SH: hasta 4 × 1400 mJ, 8 × 85 mJ
• Salida TH: hasta 4 × 660 mJ, 8 × 50 mJ
• Salida FH: hasta 4 × 220 mJ, 8 × 15 mJ
• Tasa de repetición de impulsos: 10 Hz, 1 kHz, 100 Hz, 10 kHz (según modelo)
• Duración de pulso: 90 ± 10 ps (estándar), 1 ± 0,2 ps (modelo P810k-1030), personalizable 20-300 ps
• Estabilidad de energía de pulso (fundamental): ≤ 0,6%, ≤ 0,5%, ≤ 1%, ≤ 0,5% (según modelo)
• Deriva de potencia a largo plazo: ±2%, ±1,5%
• Perfil espacial del haz: Supergaussiano o gaussiano (depende del modelo)
• Diámetro del haz: ~23 mm, ~7 mm, ~11 & 5 mm, ~6 mm
• Estabilidad de apuntamiento del haz: ≤ 30 µrad, ≤ 20 µrad
• Divergencia del haz: ≤ 0,5 mrad
• Contraste prepulso: >200:1
• Jitter del pulso óptico (Trig out): ≤ 100 ps, ≤ 50 ps
• Con opción PLL: ≤ 2 ps
• Polarización: lineal
• Tamaño del cabezal láser (W×L×H mm): 1500 × 3600 × 500 (2 ó 4 uds.), 700 × 2000 × 300, 900 × 1200 × 300
• Tamaño de la fuente de alimentación (An×L×Al mm): 553 × 600 × 1800 (4 uds.), 553 × 952 × 600
• Longitud umbilical: 5 m, 2,5 m, 3 m
• Potencia eléctrica: 208, 380 o 400 V CA, trifásica, 50/60 Hz; o 208-240 V CA, monofásica, 50/60 Hz
• Consumo eléctrico: ≤ 40 kVA, ≤ 60 kW, ≤ 5 kW, ≤ 3.5 kW
• Alimentación de agua: ≤ 40 l/min, 2 Bar, máx 15 °C; ≤ 5 l/min, ≤ 15 l/min
• Temperatura ambiente de funcionamiento: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15-35 °C
• Humedad relativa (sin condensación): ≤ 80%
• Limpieza del local: ISO Clase 7
