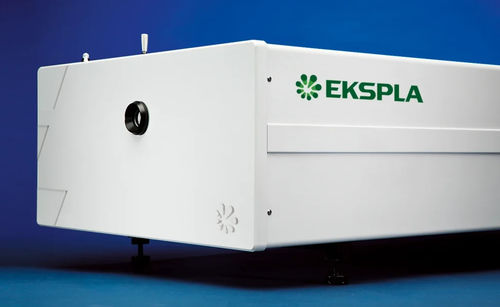

Amplificador de señal PicoFlux HE

RFde picosegundo

La serie PicoFlux HE son amplificadores de picosegundos bombeados por lámpara flash de alta energía diseñados para proporcionar pulsos de picosegundos de alta energía a 1064 nm. Estos amplificadores ofrecen una alta energía de pulso, una excelente estabilidad de energía pulso a pulso y una calidad de haz superior, lo que los hace ideales para aplicaciones exigentes como el bombeo OPCPA, la óptica no lineal y la espectroscopia avanzada. Características

• Amplificadores de picosegundos bombeados por lámpara de flash
• Energías de pulso de hasta 2.2 J
• Duración de pulso de 20 - 300 ps
• Tasa de repetición de pulso de 10 Hz
• Amplificador regenerativo bombeado por diodo
• Fuente de siembra interna o externa
• Forma de haz avanzada para alta energía de pulso
• Diseño compensado de birrefringencia inducida térmicamente diseño
• Pulsos de sincronización con menos de 10 ps RMS de fluctuación para el disparo de la cámara de rayas
• Control a través de interfaces USB y LAN con el software de control de Windows suministrado (RS232 opcional)
• Sistema de relé de imagen de vacío
• Segundos generadores armónicos opcionales estabilizados por temperatura, tercera y cuarta armónicas
• Opción de sincronización extremadamente precisa a señal de RF externa con opción PLL
• Opción de perfil de haz espacial tipo gaussiano con ajuste gaussiano > 85% en campo cercano
• Opción de duración de pulso reducida a 20 ps

Aplicaciones

• Espectroscopia de tiempo resuelto
• Espectroscopia SFG/SHG
• Espectroscopia no lineal
• Bombeo OPCPA
• Bombeo OPG/OPA
• Detección láser remota
• Rango de satélites
• Otras aplicaciones espectroscópicas y de óptica no lineal

Descripción Los amplificadores de alta energía de la serie PicoFlux están diseñados para producir pulsos de picosegundos de alta energía a 1064 nm. La alta energía de los pulsos, la excelente estabilidad de la energía pulso a pulso y la calidad superior del haz hacen que estos amplificadores sean muy adecuados para aplicaciones como el bombeo OPCPA, la óptica no lineal y otras. Amplificador regenerativo / Diseño de amplificadores de potencia Los amplificadores de la serie PicoFlux están diseñados para ser sembrados por una fuente de siembra externa. El amplificador regenerativo bombeado por diodos garantiza la amplificación de la señal de siembra a un pulso estable de nivel mJ para su posterior amplificación en amplificadores lineales. La conformación avanzada del haz garantiza un perfil espacial del haz suave y sin puntos calientes a la salida del láser. La baja despolarización de la luz permite la generación de alta eficiencia de hasta el 4º armónico con generadores de armónicos integrados opcionales. Alternativamente, se puede suministrar un sembrador interno para satisfacer los requisitos del cliente. Generadores de armónicos incorporados Los generadores de armónicos de cristal no lineal sintonizados en ángulo montados en calentadores de temperatura estabilizada se utilizan para la generación del segundo, tercer y cuarto armónicos. El sistema de separación de armónicos garantiza una gran pureza espectral de la radiación y la dirige a los puertos de salida. Cómodo y sencillo control del láser El amplificador puede controlarse a través de interfaces USB y LAN (RS232 como opción). Se suministra un software de control para Windows que permite manejarlo cómodamente desde un ordenador personal. Opciones

• Duración de pulso personalizada entre 20 ps y 300 ps (el acortamiento por debajo de 90 ps reduce la energía de salida proporcionalmente)
• Perfil de haz espacial tipo gaussiano (reduce la energía de salida del fundamental en ~80%)
• Entrada de sembrador externo mediante etapa de ensanchamiento espectral motorizada (requiere >1.5 nJ por pulso a 800 nm, ≤100 fs)
• Opción de bucle de bloqueo de fase (PLL) para un bloqueo preciso de la señal de RF externa (fluctuación de la señal eléctrica a la óptica ≤3 ps)
• Salidas de segundo, tercer y cuarto armónicos (eficiencia de conversión del fundamental: ~50%, ~30% y ~10% respectivamente; no simultáneas con la salida fundamental)
• Enfriamiento agua-aire (sustituye o complementa a la unidad de enfriamiento agua-agua; la disipación de calor es igual al consumo total de energía)

Especificaciones

• Variantes del modelo: PicoFlux P30010, P60010, P1k10, P2k10
• Energía de salida (fundamental): 300 mJ, 600 mJ, 1000 mJ, 2200 mJ
• Salida SH: 200 mJ, 400 mJ, 650 mJ, 1400 mJ
• SalidaTH: 90 mJ, 180 mJ, 300 mJ, 660 mJ
• Salida FH: 30 mJ, 60 mJ, 100 mJ, 220 mJ
• Tasa de repetición de impulsos: 10 Hz
• Duración de pulso: 90 ± 10 ps (otras duraciones entre 20-300 ps disponibles)
• Estabilidad de energía de pulso (fundamental): ≤0,6%
• Estabilidad de energía de pulso (SH): ≤0,8%
• Estabilidad de energía de pulso (TH): ≤2%
• Estabilidad de energía de pulso (FH): ≤3%
• Deriva de potencia a largo plazo: ±2%
• Perfil espacial del haz: Supergaussiano (6-11º orden en campo cercano)
• Diámetro del haz: 9 mm, ~11 mm, ~17 mm, ~23 mm (según modelo)
• Estabilidad de apuntamiento del haz: ≤30 µrad
• Divergencia del haz: ≤0,5 mrad
• Contraste prepulso: >200:1 (1000:1 disponible bajo pedido)
• Jitter del pulso óptico (Trig out): ≤100 ps; (Pre-Trig out): ≤50 ps; (Con opción PLL): ≤2 ps
• Polarización: lineal
• Tamaño del cabezal láser (An×L×Al mm): 600×1200×300, 600×1500×300, 600×1800×300, 900×1800×300
• Tamaño de la fuente de alimentación (A×L×H mm): 553×600×650, 553×600×830, 553×600×1230
• Longitud umbilical: 2,5 m (hasta 10 m disponibles bajo pedido)
• Potencia eléctrica: 200-240 V CA, monofásica, 47-63 Hz (P30010, P60010); 208, 380 o 400 V CA, trifásica, 50/60 Hz (P1k10, P2k10)
• Consumo eléctrico: ≤2 kVA, ≤2.5 kVA, ≤4,5 kVA, ≤7 kVA
• Alimentación de agua: ≤3 l/min (P30010), ≤6 l/min (P60010), ≤12 l/min (P1k10), ≤14 l/min (P2k10), 2 Bar, máx 20°C (P2k10: máx 15°C)
• Temperatura ambiente de funcionamiento: 22 ± 2°C
• Temperatura ambiente de almacenamiento: 15-35°C
• Humedad relativa (sin condensación): ≤80%
• Limpieza de la sala: ISO Clase 7
