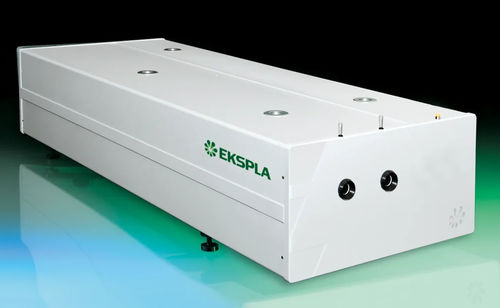

Sistema láser de nanosegundo NanoFLux MM

Q switchde bombeopara espectroscopia

La serie NanoFLux MM son láseres Nd:YAG multimodo de conmutación Q de alta energía diseñados para emitir pulsos de nanosegundos de alta energía a 1064 nm. Estos láseres ofrecen una alta energía de pulso, una excelente estabilidad energética pulso a pulso y una calidad de haz superior, lo que los hace ideales para aplicaciones como el bombeo de OPO o Ti:Sapphire, el procesamiento de materiales y el diagnóstico de plasma. Características

• Láseres de nanosegundos de alta energía
• Energías de pulso de hasta 10 J
• Duración de pulso de 5 ns (opciones de hasta 20 ns disponibles)
• Tasa de repetición de pulso de 10 ó 20 Hz
• Mejor que 0.5% RMS
• Versiones disponibles con M² de hasta 90
• Cámaras de bombeo de alta eficiencia y conformación avanzada del haz para la máxima extracción de energía del pulso
• Relay imaging entre etapas de amplificación para un perfil de haz suave a la salida del láser
• Compensación de la birrefringencia inducida térmicamente
• Segundo, sincronización interna/externa de baja fluctuación
• Cabezal láser robusto y estable
• Control mediante teclado, USB e interfaces LAN con el software de control Windows suministrado (RS232 opcional)

Aplicaciones

• OpO, Ti:Zafiro, bombeo de láser de colorante
• Procesamiento de materiales
• Generación de plasma y diagnóstico
• Espectroscopía no lineal
• Sensado remoto

Descripción

• Los osciladores de conmutación Q están diseñados como fuentes de siembra de nanosegundos fiables y estables, que producen cientos de pulsos de mJ desde un cuerpo compacto. El fácil acceso a los compartimentos críticos permite un mantenimiento sencillo.
• Las versiones de alto M² utilizan un diseño de oscilador prolongado, lo que permite un mayor número de modos oscilantes y da como resultado un perfil de haz muy homogéneo y plano, útil para aplicaciones específicas.
• Los amplificadores lineales de la serie NanoFLux proporcionan una solución rentable para sistemas de nanosegundos de alta energía. La conformación avanzada del haz garantiza un perfil espacial suave y sin puntos calientes en la salida. La baja despolarización de la luz permite la generación eficaz de hasta el cuarto armónico con generadores de armónicos incorporados opcionales.
• Los generadores de armónicos de cristal no lineal sintonizados en ángulo, montados en calentadores de temperatura estabilizada, se utilizan para la generación del segundo, tercer y cuarto armónicos. La separación de armónicos garantiza una gran pureza espectral y dirige la radiación a los puertos de salida. Los generadores de armónicos pueden integrarse o colocarse fuera del cabezal láser. La conmutación de la longitud de onda de salida es manual, con conmutación motorizada disponible bajo pedido.
• El disparo es posible desde generadores de impulsos internos o externos, con menos de 0,5 ns de fluctuación RMS en relación con el impulso de disparo del conmutador Q.
• El control del sistema está disponible a través de interfaces de panel de control, USB y LAN (RS232 opcional), y puede gestionarse desde un PC con el software Windows suministrado.

Los generadores de armónicos pueden integrarse en el cabezal láser o colocarse fuera de él Opciones

• - G: Proporciona un perfil de haz tipo gaussiano (energías de pulso típicamente un 80% inferiores a la versión estándar)
• - M20...90: Proporciona un perfil de haz plano y suave, sin puntos calientes ni anillos de difracción (M² > 20 o M² > 90)
• - RLI: Opción de imagen de relé para un perfil de haz suave
• - AW: Opción de refrigeración agua-aire (sustituye o complementa la unidad de refrigeración agua-agua; la disipación de calor es igual al consumo total de energía)
• - N10...N20: Duración de pulso de 10-20 ns (rango 2-25 ns)

Especificaciones

• Energía de salida a 1064 nm: 3000 mJ (N3k10), 5000 mJ (N5k10), 7000 mJ (N7k10), 10000 mJ (N10k10)
• Energía de salida a 532 nm: 1500 mJ, 2500 mJ, 3500 mJ, 5000 mJ
• Energía de salida a 355 nm: 1000 mJ, 1300 mJ, 1700 mJ, 2000 mJ
• Energía de salida a 266 nm: 270 mJ, 400 mJ, 500 mJ, 700 mJ
• Tasa de repetición del pulso: 10 Hz
• Duración del pulso: 5 ± 1 ns (estándar), otras duraciones disponibles
• Estabilidad de la energía de pulso a 1064 nm: ≤ 0,5%
• Estabilidad de la energía de pulso a 532 nm: ≤ 1%
• Estabilidad de la energía de pulso a 355 nm: ≤ 2%
• Estabilidad de la energía de pulso a 266 nm: ≤ 3%
• Deriva de potencia a largo plazo: ±2%
• Perfil espacial del haz: Super-Gaussiano
• M²: ~5 (estándar), versiones con M² 20-90 disponibles
• Diámetro del haz: ~18 mm (N3k10, N5k10), ~25 mm (N7k10, N10k10)
• Estabilidad de apuntamiento del haz: ≤ 50 µrad
• Divergencia del haz: ≤ 0.5 mrad
• Jitter del pulso óptico: ≤ 0,5 ns
• Ancho de línea: ≤ 1 cm-¹
• Polarización: lineal
• Tamaño del cabezal láser (A×L×H mm): 460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
• Tamaño de la fuente de alimentación (A×L×H mm): 550×600×1250 (N3k10, N5k10, N7k10), 550×600×1640 (N10k10)
• Longitud umbilical: 5 m
• Requisitos de alimentación: 208, 380 o 400 V CA, trifásica, 50/60 Hz
• Consumo eléctrico: ≤ 5 kVA (N3k10), ≤ 6 kVA (N5k10), ≤ 7 kVA (N7k10), ≤ 8 kVA (N10k10)
• Alimentación de agua: ≤ 5 l/min, 2 Bar, máx 15°C (N3k10, N5k10), ≤ 12 l/min, 2 Bar, máx 15°C (N7k10, N10k10)
• Temperatura ambiente de funcionamiento: 22 ± 2°C
• Temperatura ambiente de almacenamiento: 15-35°C
• Humedad relativa (sin condensación): ≤ 80%
• Limpieza de la sala: ISO Clase 7

Nota

• El láser debe estar conectado a la red eléctrica en todo momento. Si se desconecta durante más de 1 hora, es necesario un calentamiento de unas horas antes de encenderlo.
