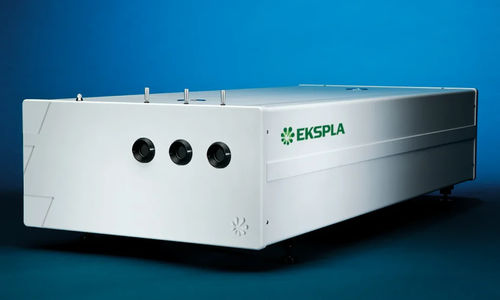

Sistema láser pulsado NanoFlux SLM

de nanosegundoQ switchde estado sólido

La serie NanoFlux SLM son láseres Nd:YAG de alta energía y modo único (SLM) con Q-Switch diseñados para aplicaciones exigentes que requieren alta energía de pulso y excelente estabilidad. Estos láseres de nanosegundos con Q-Switch electro-óptico entregan hasta 10 J por pulso y son adecuados para el bombeo de láseres OPO, OPCPA o de colorante, holografía, espectroscopía LIF, teledetección, pruebas ópticas y más.

Características

• Energías de pulso de hasta 10 J
• Duraciones de pulso de 2 a 25 ns
• Tasa de repetición de pulso de 10 Hz
• Oscilador maestro de modo longitudinal único (SLM) auto-sembrado y bombeado por diodo
• Cavidad de oscilador maestro estable que produce salida en modo espacial TEM₀₀
• Excelente estabilidad de energía de pulso
• Amplificador de potencia bombeado por lámpara de flash rentable
• Duración de pulso estándar de 2 ns (2–25 ns opcional)
• Opciones de generador de armónicos estabilizado en temperatura
• Control a través de teclado, interfaces USB y LAN con software de control de Windows suministrado (RS232 opcional)

Aplicaciones

• Procesamiento de materiales
• Bombeo de láseres OPO, OPCPA, Ti:Sapphire, de colorante
• Holografía
• Espectroscopía láser no lineal
• Pruebas ópticas

Descripción

• Diseño innovador de oscilador maestro auto-sembrado y bombeado por diodo que logra salida SLM sin diodos de semilla de ancho de línea estrecho externos ni electrónica de bloqueo de cavidad.
• La cavidad de oscilador maestro estable asegura salida en modo espacial TEM₀₀, resultando en excelentes propiedades de haz después de la amplificación.
• Modelos con ajuste gaussiano mejorado están disponibles para aplicaciones que requieren un perfil de haz suave y cercano al gaussiano.
• Los amplificadores lineales proporcionan una solución rentable para sistemas de nanosegundos de alta energía, con modelado avanzado de haz para perfiles espaciales suaves y sin puntos calientes.
• La baja despolarización de la luz permite una generación eficiente de hasta la 4ª armónica con generadores de armónicos integrados opcionales.
• Generadores de armónicos de cristal no lineal ajustados en ángulo en calentadores estabilizados en temperatura se utilizan para la generación de la segunda, tercera y cuarta armónica, con alta pureza espectral y cambio de longitud de onda manual o motorizado opcional.
• El bajo jitter óptico con respecto al disparador Q-switch permite una sincronización confiable con equipos externos.
• El control del sistema está disponible a través de un panel de control, USB, LAN y RS232 opcional, con software compatible con Windows.

Opciones

• – G: Proporciona un perfil de haz similar al gaussiano (reduce la energía de salida del fundamental en ~80%)
• – AW: Opción de enfriamiento aire-agua (reemplaza o complementa la unidad de enfriamiento agua-agua; la disipación de calor equivale al consumo total de energía)
• – N2…N25: Opción de duración de pulso más larga (rango de 2 a 25 ns)

Especificaciones

• Modelos: NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Energía de salida: a 1064 nm: 2000 mJ / 5000 mJ / 10000 mJ; a 532 nm: 1000 mJ / 2500 mJ / 5000 mJ; a 355 nm: 450 mJ / 1300 mJ / 2500 mJ; a 266 nm: 140 mJ / 750 mJ / 1500 mJ
• Tasa de repetición de pulso: 10 Hz
• Duración de pulso: 2 ± 0,5 ns (otras duraciones 2–25 ns opcional)
• Estabilidad de energía de pulso: a 1064 nm: ≤ 0,8 %; a 532 nm: ≤ 1,5 %; a 355 nm: ≤ 3 %; a 266 nm: ≤ 4 %
• Deriva de potencia a largo plazo: ± 2 %
• Perfil espacial del haz: Super-Gaussiano
• M²: 4,4 / 6,6 / 9,2 (dependiendo del modelo)
• Diámetro del haz: ~12 mm / ~18 mm / ~25 mm
• Estabilidad de puntería del haz: ≤ 25 µrad
• Divergencia del haz: ≤ 0,5 mrad
• Jitter óptico: ≤ 0,2 ns
• Ancho de línea: ≤ 0,01 cm⁻¹ (SLM)
• Polarización: lineal, >90 %
• Tamaño de la cabeza del láser (A×L×H mm): 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Tamaño de la fuente de alimentación (A×L×H mm): 550 × 600 × 1030 (o 2 unidades para modelos más grandes)
• Longitud del umbilical: 5 m
• Requisitos de energía: 208, 380 o 400 V AC, trifásico, 50/60 Hz
• Consumo de energía: ≤ 5 kVA / ≤ 6 kVA / ≤ 8 kVA
• Suministro de agua: ≤ 5 l/min, 2 Bar, max 15 °C / ≤ 7 l/min / ≤ 10 l/min (dependiendo del modelo)
• Temperatura ambiente de operación: 22 ± 2 °C
• Temperatura ambiente de almacenamiento: 15–35 °C
• Humedad relativa (sin condensación): ≤ 80 %
• Limpieza de la sala: ISO Clase 7

Nota: El láser debe estar conectado a la electricidad principal en todo momento. Si se desconecta por más de 1 hora, se requiere un período de calentamiento de unas pocas horas antes de encenderlo.
