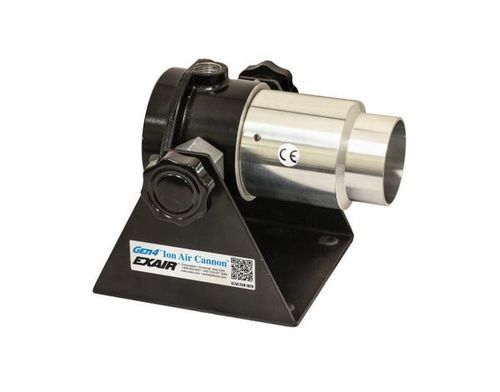

Cañón de aire de ionización Model 8192 Gen4®

segurocompactode acero inoxidable

Visión general
El Gen4® Ion Air Cannon™ de EXAIR neutraliza la electricidad estática y permite la limpieza a distancias de hasta 4,6 m (15 ft) sin partes móviles. Genera un flujo cónico y concentrado de aire ionizado mediante un Super Air Amplifier y un emisor reemplazable; con un regulador de presión opcional, el caudal y la velocidad del aire son ajustables de forma continua para aplicaciones industriales ligeras o intensas.

Aplicaciones

• Apertura de bolsas — formado y llenado
• Limpieza y neutralización de piezas
• Neutralización de film retráctil
• Limpieza de piezas moldeadas
• Eliminación de cargas estáticas en conjuntos
• Neutralización en operaciones de corte
• Limpieza de paquetes y contenedores
• Neutralización en líneas automatizadas y espacios confinados

Ventajas

• Bajo consumo de aire comprimido
• Rápida disipación de la carga estática en el objetivo
• Funcionamiento silencioso en comparación con boquillas abiertas
• Rendimiento efectivo hasta 4,6 m (15 ft)
• Ionización sin descarga, no radiactiva
• Construcción compacta y resistente — fácil de instalar
• La toma de aire puede canalizarse
• Sin piezas móviles — bajo mantenimiento
• Fuerza y caudal variables con regulador opcional

Modelos
Los modelos Ion Air Cannon están disponibles en cuatro configuraciones: Ion Air Cannon; Ion Air Cannon con fuente de alimentación; Ion Air Cannon Kit; Deluxe Ion Air Cannon Kit. Ejemplos de referencias: 8192 (Ion Air Cannon), 8292 (con fuente), 8492 (Kit), 8492DX (Kit Deluxe).

Accesorios

• Power Supply — Modelo 7960 (voltaje seleccionable) suministra la alta tensión para el emisor, incluye cable blindado modular y fusible primario integrado. Las fuentes están reconocidas como UL Component y cumplen CE y RoHS.
• Shim Sets — El equipo incluye una lámina de 0,003" (0,08 mm) en acero inoxidable instalada. Los juegos de láminas opcionales (.006" / 0,15 mm y .009" / 0,23 mm) aumentan la velocidad del aire cuando se requiere.

Cómo funciona (resumen)
El Gen4® Ion Air Cannon integra un Super Air Amplifier y un collar ionizante alimentado por una fuente. El aire comprimido se inyecta en el cañón, induciendo un flujo de gran volumen de aire circundante a través del equipo. Un emisor de acero inoxidable reemplazable ioniza el flujo de aire, produciendo un chorro cónico de aire ionizado capaz de neutralizar la estática y limpiar hasta 4,6 m (15 ft). Más del 90 % del aire ionizado es aire inducido, lo que proporciona máximo caudal con mínima consumo de aire comprimido.

Especificaciones técnicas

• Modelo (SKU): 8192
• Nombre comercial / designación: Gen4® Ion Air Cannon™
• Marca: EXAIR
• Distancia de operación: Eficaz hasta 4,6 m (15 ft)
• Principio: Super Air Amplifier con emisor ionizante; flujo inducido >90 % para alto volumen con bajo uso de aire comprimido
• Conexión de aire comprimido: Entrada 3/8" NPT
• Consumo de aire y rendimiento (medido a 305 mm / 12" de la pieza):
  20 PSIG (1,4 BAR) — 5,7 SCFM (161 SLPM), 58 dBA, disipa 5 kV en 0,75 s
  40 PSIG (2,8 BAR) — 9 SCFM (255 SLPM), 64 dBA, disipa 5 kV en 0,6 s
  60 PSIG (4,1 BAR) — 12,2 SCFM (345 SLPM), 70 dBA, disipa 5 kV en 0,5 s
  80 PSIG (5,5 BAR) — 15,5 SCFM (439 SLPM), 72 dBA, disipa 5 kV en 0,43 s
  100 PSIG (6,9 BAR) — 18,7 SCFM (529 SLPM), 74 dBA, disipa 5 kV en 0,37 s
• Eléctrico: Requiere fuente de 5 kVrms (5 kV) (Modelo 7960 o 7961). Utilizar la fuente especificada 5 kVrms, 5 mA máx.
• Peligro eléctrico: Sin choque (< 40 µA en cortocircuito). No usar cerca de materiales o gases inflamables.
• Material del emisor: Acero inoxidable (reemplazable)
• Partes metálicas: Aluminio
• Partes plásticas: Clase UL 94 HB
• Temperatura ambiente máxima: 74°C (165°F)
• Sin piezas móviles — bajo mantenimiento
• Ajustabilidad: Volumen y velocidad de aire ajustables de forma continua con regulador opcional
