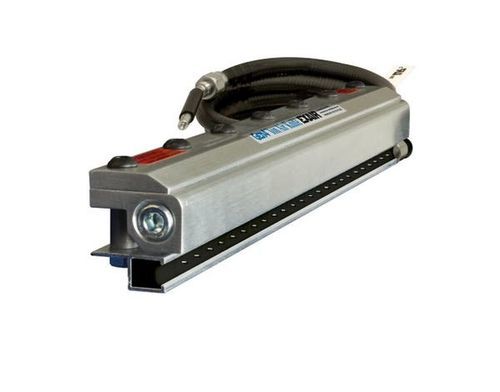

Lámina de aire ionizado Model 8109 Gen4® Standard

Resumen
El Gen4® Standard Ion Air Knife™ de EXAIR utiliza la Standard Air Knife (amplificación de aire 30:1) para suministrar una lámina de aire ionizado a superficies cargadas. Elimina la electricidad estática en plásticos, mallas, hojas y otras superficies para reducir desgarros, atascos y descargas peligrosas. El consumo de aire y el ruido son algo mayores que el Gen4 Super Ion Air Knife (40:1). Alcance efectivo hasta 20 ft (6,1 m).

Ventajas

• Mejora de rendimiento del 30%
• Cable blindado y protegido electromagnéticamente
• Toma de tierra integrada — no requiere conexión de tierra adicional
• Conexiones de acero inoxidable a la fuente de alimentación
• Amplificación de aire 30:1 que reduce las necesidades de aire comprimido
• Bajo mantenimiento, sin riesgo de descarga y no radioactivo
• Fuerza y flujo variables; eficaz hasta 20 ft (6,1 m)
• Diseño compacto y resistente; longitudes de sistema ilimitadas

Modelos

• Gen4 Standard Ion Air Knife — incluye la Standard Air Knife y el conjunto Gen4 Ionizing Bar. Fuente de alimentación no incluida.
• Sistemas Gen4 Standard Ion Air Knife — incluyen una Gen4 Standard Ion Air Knife y la fuente Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Kits Gen4 Standard Ion Air Knife — incluyen la cuchilla, la fuente Model 7960, juego de calzas, separador filtrante y regulador de presión (con acoplador).
• Kits Gen4 Deluxe Standard Ion Air Knife — incluyen la cuchilla, la fuente Model 7960, EFC, sistema de montaje universal, juego de calzas, separador filtrante y regulador (con acoplador).

Tabla de modelo / longitud
Longitud | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Accesorios (resumen)
Fuentes de alimentación — Modelos 7960 (2 salidas) y 7961 (4 salidas) disponibles para 115 VAC o 230 VAC, 50/60 Hz. Incluyen cable de alimentación modular de 6' (1,83 m) y interruptor iluminado. Reconocidas como componente UL, cumplen CE y RoHS.

Sistema de montaje universal — Model 9060 proporciona posicionamiento seguro para cualquier EXAIR Air Knife; montaje superior posible en cualquier longitud, montaje inferior posible en Standard Ion Air Knives de 9" (229 mm) o más. Articulable; extensión máxima 30" (762 mm).

Kits de plomería para Air Knife — para cuchillas de 24" o más; incluyen manguera/tubo y accesorios de tamaño adecuado e incluyen manómetro para cuchillas de aluminio.

Kits de soporte de acoplamiento — unen Air Knives para longitudes extendidas; incluyen placas y tornillos de acero inoxidable con acceso para entradas de aire comprimido.

Juegos de calzas (shims) — ajustan la ranura de escape para regular fuerza y flujo. Espesores típicos para cuchillas de aluminio: .001" (0,03 mm), .002" (0,05 mm) instalado, .003" (0,08 mm), .004" (0,10 mm).

Rendimiento (por pie / 305 mm)
Presión (PSIG) | BAR | Consumo de aire (SCFM) | Consumo de aire (SLPM) | Nivel sonoro (dBA) | Disipa 5 kV (segundos)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* por pie (305 mm) de longitud. ** medición a 6" (152 mm) del objetivo.

Especificaciones / Materiales

• Longitudes disponibles: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Longitudes especiales y sistemas ilimitados disponibles.
• Cable: 5' (1,52 m) de cable blindado y protegido electromagnéticamente incluido.
• Fuente de alimentación: EXAIR Model 7960 o 7961 (5 kV) requerida; las fuentes incluyen cable de 6' (1,83 m) y interruptor luminoso.
• Aire comprimido: salidas 1/4 NPT en cada extremo de la Standard Air Knife.
• Eléctrico: para uso con fuente de 5 kVrms, 5 mA (máx); las barras ionizadoras Gen4 son sin riesgo de choque (< 40 μA en cortocircuito).
• Materiales: piezas metálicas — aluminio; emisores — acero inoxidable; piezas plásticas UL 94 HB.
• Temperatura ambiente máxima: 165°F (74°C).
• Relación de amplificación de aire: 30:1. Alcance efectivo del flujo ionizado: hasta 20 ft (6,1 m).
• No radioactivo, bajo mantenimiento, fuerza y flujo variables.

Características / especificaciones técnicas

• Marca: EXAIR
• Modelo comercial: Gen4® Standard Ion Air Knife™
• Amplificación de aire: 30:1
• Longitudes estándar: 76 mm a 1219 mm (3" a 48")
• Cable blindado incluido: 5' (1,52 m)
• Alimentación de alto voltaje requerida: Model 7960 / 7961 (5 kV)
• Conexiones de aire: 1/4 NPT en cada extremo
• Materiales: cuerpo en aluminio, emisores en acero inoxidable
• Temp. ambiente máxima: 165°F (74°C)
