Lámina de aire ionizado de limpieza Model 112236PKI 36" Gen4 Super

para supresión del polvoeliminación de carga estáticapara la industria papelera

Descripción general

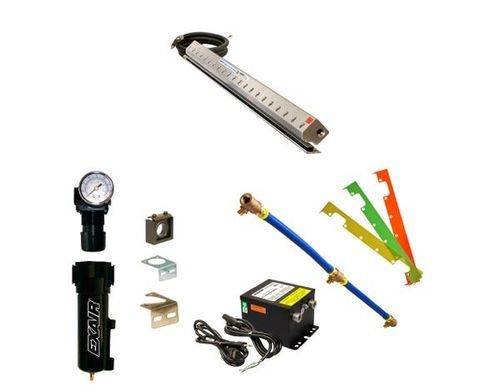

El kit Gen4® Super Ion Air Knife™ de EXAIR con kit de tuberías incluye todos los tubos y accesorios preinstalados para simplificar la instalación final y proporcionar un rendimiento coherente a lo largo de toda la longitud de la cuchilla de aire. El kit incluye una fuente de alimentación (115 VAC/230 VAC, 50/60 Hz), juego de calzas (shim set), separador de filtro y regulador de presión (con acoplador). Una Super Ion Air Knife genera un flujo de aire laminar y uniforme que permite distribuir iones eliminadores de estática de forma homogénea sobre plásticos, webs, hojas y otras superficies de producto para evitar desgarros, atascos o descargas peligrosas. La lámina de aire barre las superficies de cargas estáticas, partículas, polvo y suciedad, mejorando las velocidades de producción, la calidad del producto y la limpieza superficial.

Aplicaciones

• Limpieza de webs
• Máquinas de moldeo
• Cortadoras y recortadoras
• Limpieza de piezas
• Eliminación de polvo antes del pintado
• Encogedores de film
• Limpieza de paquetes
• Apertura/llenado de bolsas
• Equipos de impresión

Ventajas

• Hasta 34% de mejora de rendimiento
• Cable blindado metálico y apantallado electromagnéticamente
• Toma de tierra integrada que elimina conexión de tierra adicional
• Conexiones en acero inoxidable duraderas a la fuente de alimentación
• Cable de alimentación modular que facilita conexiones y enrutado
• Bajo consumo de aire
• Flujo de aire uniforme a lo largo de toda la longitud
• Funcionamiento silencioso
• Efectivo hasta 20 pies (6,1 m)
• Sin choque, no radioactivo
• Compacto, robusto, fácil de instalar
• Longitudes de sistema ilimitadas con flujo de aire ininterrumpido
• Bajo mantenimiento
• Fuerza y caudal variables

Modelos Gen4 Super Ion Air Knife

• Gen4 Super Ion Air Knife - incluye la Super Air Knife y el conjunto de barra ionizante Gen4.
• Gen4 Super Ion Air Knife Systems - incluyen una Gen4 Super Ion Air Knife y la fuente de alimentación Modelo 7960 Gen4 (115V, 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits - incluyen una Gen4 Super Ion Air Knife, la fuente de alimentación Modelo 7960 Gen4, juego de calzas, separador de filtro y regulador de presión (con acoplador).
• Gen4 Deluxe Super Ion Air Knife Kits - incluyen una Gen4 Super Ion Air Knife, la fuente de alimentación Modelo 7960 Gen4, EFC, sistema de montaje universal para Air Knife, juego de calzas, separador de filtro y regulador de presión (con acoplador).

Referencia de modelo / longitud (selección)
Longitud del flujo de aire vs. números de modelo de ejemplo:
3" (76 mm) - Gen4: 112003 | Systems: 112103 | Kit: 112203 | Deluxe Kit: 112203DX
6" (152 mm) - Gen4: 112006 | Systems: 112106 | Kit: 112206 | Deluxe Kit: 112206DX
9" (229 mm) - Gen4: 112009 | Systems: 112109 | Kit: 112209 | Deluxe Kit: 112209DX
12" (305 mm) - Gen4: 112012 | Systems: 112112 | Kit: 112212 | Deluxe Kit: 112212DX
18" (457 mm) - Gen4: 112018 | Systems: 112118 | Kit: 112218 | Deluxe Kit: 112218DX
24" (610 mm) - Gen4: 112024 | Systems: 112124 | Kit: 112224 | Deluxe Kit: 112224DX
30" (762 mm) - Gen4: 112030 | Systems: 112130 | Kit: 112230 | Deluxe Kit: 112230DX
36" (914 mm) - Gen4: 112036 | Systems: 112136 | Kit: 112236 | Deluxe Kit: 112236DX
... hasta 108" (2743 mm) - consulte la lista completa para todas las longitudes

Accesorios (incluidos o disponibles)

• Fuentes de alimentación (Modelo 7960 de dos salidas, Modelo 7961 de cuatro salidas) — seleccionables 115VAC/230VAC, cable apantallado modular, fusible primario integrado, interruptor iluminado.
• Sistema de montaje universal para Air Knife — montaje y articulación en acero inoxidable para un posicionamiento preciso; detalles de montaje y cantidades recomendadas según la longitud de la cuchilla.
• Kits de tuberías para Air Knife — manguera/tubo y accesorios de tamaño adecuado, manómetro (para cuchillas de aluminio de 24" y superiores), manguera de nitrilo/PVC y accesorios de latón.
• Kits de placas de acoplamiento — unir dos Super Air Knives para longitudes superiores a los tamaños estándar; incluye placas rígidas y tornillos de acero inoxidable.
• Juegos de calzas para Air Knife — calzas para ajustar la abertura de escape y regular fuerza/caudal (calzas suministradas/disponibles en varios grosores).

Especificaciones técnicas

• Longitudes disponibles: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 a 2743 mm). Longitudes especiales y sistemas ilimitados hasta 118" (3 m) indicadas.
• Cable: cable blindado de 5' protegido electromagnéticamente con toma a tierra y conector bayoneta montado incluido.
• Fuente de alimentación: EXAIR Modelo 7960 o 7961 Gen4 Power Supply (5 kV) requerido; cable modular de 6' (1,83 m); (2) o (4) salidas de alta tensión; tensión de entrada seleccionable 115VAC/230VAC.
• Aire comprimido: salidas 1/4 NPT provistas en cada extremo y en la parte inferior de la Super Air Knife; se recomiendan los kits de tuberías para cuchillas de 24" o más (múltiples entradas).
• Eléctrico: para uso con fuente 5 kVrms, 5 mA (máx). Las barras ionizantes Gen4 son sin choque (menos de 40 µA en cortocircuito). No usar cerca de materiales o gases inflamables.
• Materiales de construcción: partes metálicas — aluminio; partes plásticas — clasificación UL 94 HB; emisores — acero inoxidable.
• Temperatura ambiente máxima: 165°F (74°C).
• Rendimiento (por pie / por 305 mm de longitud) ejemplos:
  - A 5 PSIG (0,3 BAR): consumo de aire 3,7 SCFM (105 SLPM) por pie; nivel sonoro 39 dBA; disipa 5 kV en 0,40 s.
  - A 20 PSIG (1,4 BAR): consumo de aire 13,2 SCFM (372 SLPM) por pie; nivel sonoro 57 dBA; disipa 5 kV en 0,26 s.
  - A 100 PSIG (6,9 BAR): consumo de aire 42,0 SCFM (1.188 SLPM) por pie; nivel sonoro 72 dBA; disipa 5 kV en 0,18 s.
• Alcance efectivo: hasta 20 pies (6,1 m) para eficacia de neutralización (según literatura del producto).
