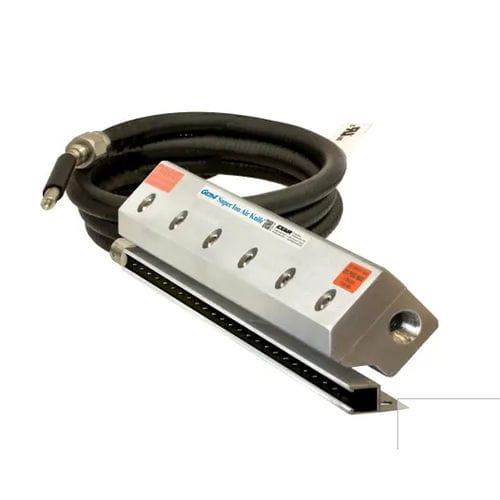

Lámina de aire ionizado Model 112012 Gen4 Super

Resumen
Los eliminadores de estática Gen4® Super Ion Air Knife™ de EXAIR eliminan la electricidad estática de plásticos, bandas, bobinas y otras superficies de producto donde el desgarro, el atascamiento o las descargas estáticas peligrosas son un problema. La lámina de aire laminar barre las superficies y elimina la estática, las partículas, el polvo y la suciedad. Pueden mejorar considerablemente la velocidad de producción, la calidad del producto y la limpieza superficial.

Aplicaciones

• Limpieza de bandas (web cleaning)
• Máquinas de moldeo
• Cortadoras y recortadoras
• Limpieza de piezas
• Eliminación de polvo antes de pintar
• Envolvedoras / retractiladoras
• Limpieza de paquetes
• Apertura/llenado de bolsas
• Equipos de impresión

Ventajas

• Hasta 34 % de mejora en el rendimiento
• Cable blindado metálico resistente y apantallado electromagnéticamente
• Toma de tierra integrada elimina conexión de tierra adicional
• Conexiones duraderas en acero inoxidable a la fuente de alimentación
• Cable de alimentación modular facilita conexiones y enrutado
• Bajo consumo de aire
• Flujo de aire uniforme en toda la longitud
• Funcionamiento silencioso
• Eficaz hasta 20 pies (6,1 m)
• Sin choque, no radiactivo
• Compacto, robusto, fácil de instalar
• Longitudes de sistema ilimitadas con flujo de aire ininterrumpido
• Bajo mantenimiento
• Fuerza y flujo variables

Modelos (Longitud de flujo de aire vs números de pieza)
Los Gen4 Super Ion Air Knives están disponibles en cuatro tipos: Gen4 Super Ion Air Knife; Gen4 Super Ion Air Knife Systems (incluyen fuente de alimentación Gen4); Gen4 Super Ion Air Knife Kits; Gen4 Deluxe Super Ion Air Knife Kits.

Longitud de flujo de aire — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Rendimiento (por pie / 305 mm de longitud)
Suministro de presión (PSIG / BAR) — Consumo de aire (SCFM / SLPM) — Nivel sonoro (dBA) — Disipa 5 kV (segundos a 6" del objetivo)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Accesorios

• Fuentes de alimentación (Modelo 7960 de dos salidas y Modelo 7961 de cuatro salidas): entrada seleccionable 115VAC o 230VAC; cable modular blindado EMI con fusible integrado e interruptor luminoso; UL Component Recognized, conforme CE y RoHS.
• Sistema de montaje universal para Air Knife (Modelo 9060): montaje articulado en acero inoxidable y posicionamiento preciso; las opciones de montaje dependen de la longitud del knife (guías de montaje superior o inferior en la documentación).
• Kits de tubería para Air Knife: proporcionan manguera/tubería de aire comprimido y accesorios de tamaño adecuado para Super Air Knives con múltiples entradas (incluye manómetro en modelos de aluminio y manguera nitrilo/PVC con accesorios de latón).
• Kits de soportes de acoplamiento: unen dos Super Air Knives para longitudes superiores al máximo estándar; incluye placas rígidas y tornillos de montaje; la placa inferior tiene acceso a las tomas de aire inferiores; se suministran tornillos de acero inoxidable.
• Juegos de calzos para Air Knife: calzos para ajustar la apertura de descarga; aumentan la fuerza y el flujo añadiendo calzos; los calzos se suministran en espesores y colores específicos (detalles en la documentación del producto).

Características / especificaciones técnicas

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
