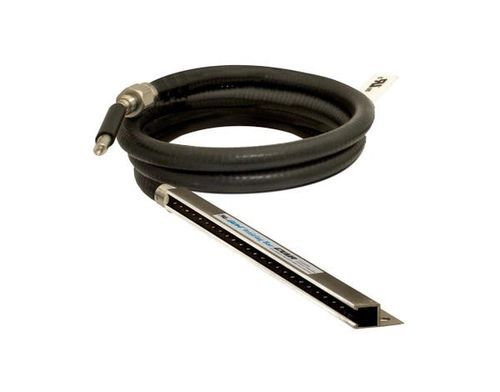

Barra de ionización Model 8036 Gen4®

Descripción general
La barra ionizante Gen4® Ionizing Bar de EXAIR no requiere aire comprimido y elimina la electricidad estática en superficies hasta 4" (102 mm) desde la barra. Alimentada eléctricamente, la Gen4 es compacta para ajustarse a espacios confinados de maquinaria donde se genera la carga y es adecuada para superficies que no pueden soportar flujo de aire. Se utiliza habitualmente en papel, film y plásticos que atraen polvo o cuerpos extraños, provocan desgarros, atascos o descargas al personal.

Aplicaciones

• Etiquetado
• Fabricación de bolsas - formado y llenado
• Neutralización de film retráctil
• Prensas de hojas y bobinas
• Embalaje
• Máquinas de transformación
• Neutralización en operaciones de corte
• Textiles
• Serigrafía

Ventajas

• Mejor rendimiento cuando se posiciona a 2" (51 mm) o menos de la superficie
• Capaz de reducir la carga estática desde hasta 4" (102 mm)
• Cable metálico blindado y protegido electromagnéticamente
• Conductor de tierra integrado que elimina conexión a tierra adicional
• Conexiones en acero inoxidable a la fuente de alimentación
• Bajo coste operativo
• Rápida disipación de la carga estática
• Perfil compacto para espacios confinados
• Eficaz hasta 4" (102 mm)
• Sin choques, no radiactivo
• Diseño para integración en entornos industriales
• Instalación sencilla con brida de montaje
• Bajo mantenimiento
• Entrega totalmente ensamblada

Accesorios
Fuentes de alimentación: Modelo 7960 (2 salidas) y Modelo 7961 (4 salidas) fuentes con voltaje seleccionable para sistemas 115/230 VAC, 50/60 Hz. Las fuentes están reconocidas como componentes UL para normativas de EE. UU. y Canadá, y cumplen CE y RoHS. El modelo 7905 Static Meter permite mediciones de estática con una mano e indica tensión de superficie y polaridad hasta ±20 kV cuando se mide a una pulgada (25 mm).

Rendimiento
Rendimiento de la Gen4 Ionizing Bar
Distancia desde la superficie cargada: 0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
Disipa 5 kV* (segundos): 0.1 | 0.14 | 0.29 | 0.53 | 0.96
*Se probaron múltiples longitudes de barra (3" - 48").

Cómo funciona
El cable de alimentación blindado electromagnéticamente transporta la salida de 5 kVrms de la fuente a cada punto emisor de acero inoxidable acoplado por capacitancia. Un conductor de tierra integrado en el cable proporciona un camino de descarga desde los emisores hasta el canal de la barra. Cada emisor carga las moléculas de aire circundantes, produciendo iones positivos y negativos. Los iones de polaridad opuesta neutralizan la carga de la superficie. El voltaje del emisor ioniza el aire sin generar choque al tocarlo.

Especificaciones técnicas

• SKU: P8003
• Nombre comercial / Modelo: Gen4® Ionizing Bar™
• Distancia efectiva de neutralización: hasta 4" (102 mm); óptima a 2" (51 mm) o menos
• Ejemplo de rendimiento (disipar 5 kV): 0.1 s a 0.50" (13 mm); 0.96 s a 4" (102 mm)
• Longitudes disponibles: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219, 1372, 1524, 1829, 2134, 2438, 2743 mm). Stock y longitudes especiales hasta 118" (3 m) disponibles.
• Cable: incluye 5' (1,52 m) de cable blindado y protegido electromagnéticamente con conector montado
• Fuente requerida: EXAIR Modelo 7960 o 7961 (5 kV). Las fuentes incluyen cable de alimentación modular de 6' (1,83 m), interruptor luminoso, fusible primario integrado y (2) o (4) salidas de alta tensión
• Eléctrico: para uso con fuente de 5 kVrms, 5 miliamperios (máx)
• Peligro eléctrico: las barras son sin choque (menos de 40 microamperios en cortocircuito). No usar cerca de materiales o gases inflamables.
• Materiales de construcción: partes metálicas - aluminio; piezas plásticas - UL calificado 94 HB; emisores - acero inoxidable
• Temperatura ambiente máxima: 165°F (74°C)
