Lámina de aire ionizado de limpieza 112212DX

eliminación de carga estáticapara red de aire comprimidopara la industria papelera

Descripción

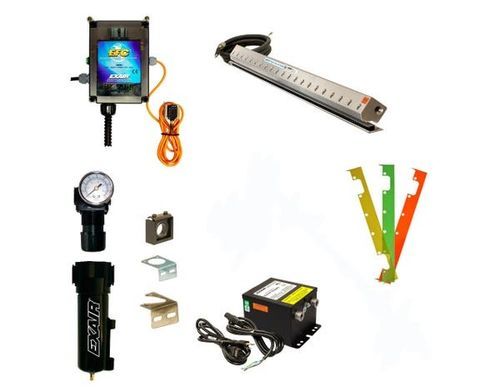

Los kits Gen4® Deluxe Super Ion Air Knife™ de EXAIR ofrecen una solución completa para neutralizar la estática: Gen4 Super Ion Air Knife, fuente de alimentación Gen4 Modelo 7960, Electronic Flow Control (EFC), sistema de montaje universal para Air Knife, juego de calzas, separador de filtro y regulador de presión con acoplador. El sistema neutraliza la electricidad estática en plásticos, bandas, planchas y otras superficies, evitando desgarros, atascos y descargas, y además barre polvo y partículas para mejorar la velocidad de línea y la limpieza del producto.

Aplicaciones

• Limpieza de bandas (web)
• Máquinas de moldeo
• Cizallas y recortadoras
• Limpieza y manejo de piezas
• Eliminación de polvo antes de pintar
• Encogido de envoltorios
• Limpieza de paquetes
• Apertura y llenado de sacos
• Equipos de impresión

Ventajas

• Hasta 34% más de rendimiento de ionización frente a diseños anteriores
• Cable blindado y electromagnéticamente protegido con toma de tierra integrada
• Conexiones duraderas en acero inoxidable hacia la fuente de alimentación
• Cable de alimentación modular para facilitar el enrutamiento
• Bajo consumo de aire comprimido y flujo de aire uniforme a lo largo de la longitud
• Funcionamiento silencioso y bajo mantenimiento
• Eficaz hasta 20 ft (6,1 m)
• Ionización sin choque y no radiactiva
• Diseño modular permite longitudes de sistema ilimitadas con flujo de aire ininterrumpido
• Fuerza y flujo variables mediante calzas y reguladores

Modelos

• Gen4 Super Ion Air Knife — Super Air Knife con conjunto de barra ionizante Gen4.
• Gen4 Super Ion Air Knife Systems — incluye Gen4 Super Ion Air Knife y fuente Gen4 Modelo 7960 (115V o 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — incluyen Gen4 Super Ion Air Knife, fuente Gen4 Modelo 7960, juego de calzas, separador de filtro y regulador de presión (con acoplador).
• Gen4 Deluxe Super Ion Air Knife Kits — incluyen Gen4 Super Ion Air Knife, fuente Gen4 Modelo 7960, EFC, sistema de montaje universal, juego de calzas, separador de filtro y regulador de presión (con acoplador).

Modelos / Números de referencia por longitud de flujo de aire
Longitud de flujo | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Rendimiento (por pie de longitud)
Presión (PSIG / BAR) | Consumo de aire (SCFM / SLPM) | Nivel sonoro (dBA) | Disipa 5kV (segundos) a 6" (152 mm) del objetivo
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Especificaciones

• Longitudes nominales disponibles: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm a 2743 mm). Longitudes especiales y longitudes de sistema ilimitadas disponibles (opciones de fábrica no incluidas).
• Cable: longitud de 5' blindado y electromagnéticamente protegido con toma a tierra y conector bayoneta ensamblado.
• Fuente de alimentación: EXAIR Modelo 7960 o 7961 Gen4 (5 kV) requerida. Voltaje de entrada seleccionable (115VAC o 230VAC), cable modular, interruptor luminoso y fusible primario integrado.
• Aire comprimido: salidas 1/4 NPT en cada extremo y en la parte inferior de la Super Air Knife; se requieren múltiples entradas para cuchillas más largas (se recomiendan kits de plomería para 24" o más).
• Eléctrico: para uso con fuente 5 kVrms, 5 mA (máx). Las barras ionizantes Gen4 son sin choque (menos de 40 µA en cortocircuito). No usar cerca de materiales o gases inflamables.
• Materiales: piezas metálicas — aluminio; piezas plásticas — UL 94 HB; emisores — acero inoxidable.
• Temperatura ambiente máxima: 165°F (74°C).

Características / Especificaciones técnicas

• Tipo de producto: Gen4® Deluxe Super Ion Air Knife™ Kit
• Incluye: Gen4 Super Ion Air Knife, fuente Gen4 (Modelo 7960), Electronic Flow Control (EFC), sistema de montaje universal, juego de calzas, separador de filtro y regulador de presión (con acoplador)
• SKU ejemplo (kit deluxe 36"): 112236DX
• Rendimiento: consumo de aire y tiempos de disipación varían con la presión de suministro (ver tabla de Rendimiento arriba)
• Distancia máxima efectiva de neutralización: hasta 20 ft (6,1 m)
• Material de los emisores: acero inoxidable
• Alimentación: requiere fuente Gen4 (5 kV)
• Instalación: entradas de aire comprimido 1/4 NPT; múltiples entradas y kits de plomería recomendados para instalaciones ≥ 24"
