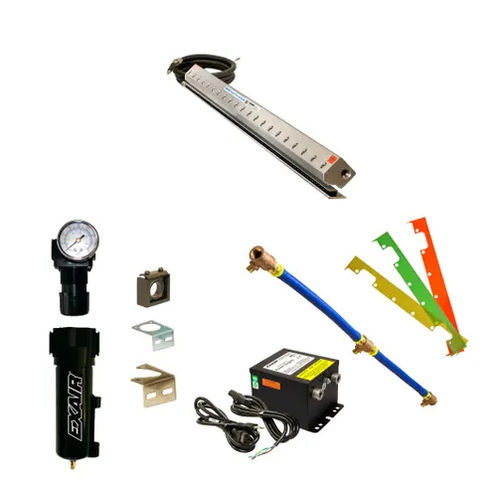

Lámina de aire ionizado de limpieza Model 112042PKI Gen4 Super

para supresión del polvoeliminación de carga estáticapara imprenta

Descripción
Para un rendimiento uniforme a lo largo de su longitud, los Gen4® Super Ion Air Knives de EXAIR de 24" o más requieren suministro de aire comprimido a múltiples entradas. El Gen4 Super Ion Air Knife con kit de plomería incluye tubos y accesorios instalados para asegurar un flujo de aire suave y homogéneo, de modo que los iones que eliminan la estática se distribuyan uniformemente sobre plásticos, webs, bobinas y otras superficies de producto donde el desgarro, atascos o descargas peligrosas son un problema. La lámina laminar de aire barre las superficies de carga estática, partículas, polvo y suciedad. Las velocidades de producción, la calidad del producto y la limpieza de las superficies pueden mejorar considerablemente. Los sistemas Gen4 Super Ion Air Knife con kit de plomería incluyen la fuente de alimentación Model 7960 Gen4 (seleccionable 115 VAC/230 VAC, 50/60 Hz).

Aplicaciones

• Limpieza de webs
• Máquinas de moldeo
• Cortadoras y rebobinadoras
• Limpieza de piezas
• Eliminación de polvo antes del pintado
• Envolvedoras retráctiles
• Limpieza de paquetes
• Apertura/llenado de bolsas
• Equipos de impresión

Ventajas

• Hasta 34% de mejora en rendimiento
• Cable blindado metálico resistente y apantallado electromagnéticamente
• Toma de tierra integrada evita conexión de tierra adicional
• Conexiones duraderas en acero inoxidable hacia la fuente de alimentación
• Cable de alimentación modular facilita conexiones y enrutado
• Bajo consumo de aire
• Flujo de aire uniforme en toda la longitud
• Funcionamiento silencioso
• Eficaz hasta 20 pies (6,1 m)
• Sin descarga, no radiactivo
• Compacto, robusto, fácil de instalar
• Longitudes de sistema ilimitadas con flujo de aire ininterrumpido
• Bajo mantenimiento
• Fuerza y caudal variables

Gen4 Super Ion Air Knife - modelos (resumen)
Los Gen4 Super Ion Air Knives están disponibles en cuatro tipos: Gen4 Super Ion Air Knife (incluye el Super Air Knife y el conjunto Gen4 Ionizing Bar), Gen4 Super Ion Air Knife Systems (incluyen un Gen4 Super Ion Air Knife y la fuente de alimentación Model 7960 Gen4), Gen4 Super Ion Air Knife Kits (incluyen Gen4 Super Ion Air Knife, fuente de alimentación Model 7960, juego de calces, separador de filtro y regulador de presión con acoplador), Gen4 Deluxe Super Ion Air Knife Kits (incluyen Gen4 Super Ion Air Knife, fuente de alimentación Model 7960 Gen4, EFC, Universal Air Knife Mounting System, juego de calces, separador de filtro y regulador de presión con acoplador).

Números de modelo por longitud de flujo de aire
Airflow Length | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) | 112003 | 112103 | 112203 | 112203DX
6" (152 mm) | 112006 | 112106 | 112206 | 112206DX
9" (229 mm) | 112009 | 112109 | 112209 | 112209DX
12" (305 mm) | 112012 | 112112 | 112212 | 112212DX
18" (457 mm) | 112018 | 112118 | 112218 | 112218DX
24" (610 mm) | 112024 | 112124 | 112224 | 112224DX
30" (762 mm) | 112030 | 112130 | 112230 | 112230DX
36" (914 mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Rendimiento (por pie de longitud)
Pressure (PSIG / BAR) | Air Consumption (SCFM per ft) | Sound Level (dBA) | Dissipates 5 kV (seconds) (measured at 6" from target)
5 PSIG / 0.3 BAR | 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR | 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR | 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR | 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR | 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR | 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR | 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Accesorios / elementos incluidos (visión general)

• Kit de plomería: manguera/tubería de aire comprimido y accesorios dimensionados para interconectar las entradas de aire en la base o el extremo; incluye manómetro para Super Air Knives de aluminio y manguera nitrilo/PVC y accesorios de latón.
• Fuentes de alimentación (Model 7960 y 7961): tensiones de entrada seleccionables 115 VAC o 230 VAC, cable modular con apantallamiento electromagnético, fusible primario integrado, interruptor con piloto; disponibles en versiones de dos y cuatro salidas.
• Universal Air Knife Mounting System (Model 9060): sistema de montaje en acero inoxidable que ofrece posicionamiento seguro y articulación hasta 30" (762 mm).
• Kits de soportes de acoplamiento: unen dos Super Air Knives para longitudes superiores a 108"; incluyen placas rígidas y tornillos de acero inoxidable.
• Juegos de calces para Air Knife: ajustan la abertura de escape para incrementar fuerza y flujo; espesores de calces proporcionados para cuchillas de aluminio (.001", .002" instaladas, .003", .004").

Características / Especificaciones técnicas

• Product family: Gen4® Super Ion Air Knife™ with Plumbing Kit
• Manufacturer / Brand: EXAIR
• Model / SKU shown on page: P112060PKI
• Denomination commerciale (product series/name): Gen4® Super Ion Air Knife™
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76–2743 mm)
• Power supply: Requires EXAIR Model 7960 or 7961 Power Supply (5 kV); power supplies include modular 6' power cord, lighted power switch, integrated primary fuse and (2) or (4) high voltage outlets; selectable input 115 VAC / 230 VAC, 50/60 Hz
• Compressed air connections: 1/4" NPT outlets provided on each end and the bottom of the Super Air Knife; knives 24" or longer require supply to multiple inlets (plumbing kit provides needed hoses/fittings)
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short circuited). Do not use near flammable materials or gases.
• Materials of construction: metal parts – aluminum; plastic parts – UL rated 94 HB; emitters – stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Emitter material: stainless steel
• Performance note: airflow and consumption values are given per foot (305 mm) of knife length
• Effective range: up to 20 feet (6.1 m) for static elimination effectiveness
• Typical uses: static elimination on plastics, webs, sheet stock; dust/particulate removal and surface cleaning to reduce tearing, jamming and hazardous shocks
