Lámina de aire ionizado con kit de conexión Model 112160PKI Gen4 Super

para la industria papelerapara imprentapara la industria del plástico

Descripción general

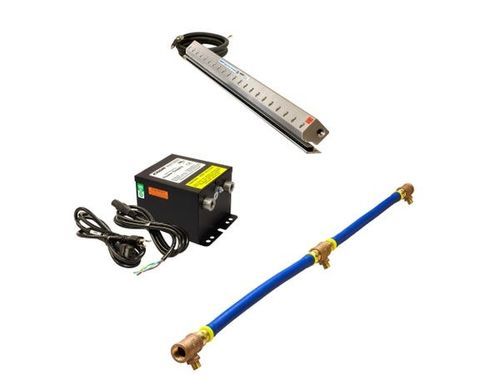

El sistema Gen4® Super Ion Air Knife™ incluye la Super Air Knife con la barra ionizante Gen4, la fuente de alimentación necesaria (Model 7960 o 7961 — seleccionable 115 VAC/230 VAC, 50/60 Hz) y un kit de tuberías para facilitar la instalación. El sistema genera una lámina de aire laminar ionizado que neutraliza la estática y elimina partículas en plásticos, materiales en banda, planchas y otras superficies, reduciendo roturas, atascos y riesgos de descargas. Diseñado para uso industrial continuo y bajo mantenimiento.

Aplicaciones

• Limpieza de bandas y films
• Líneas de moldeo por inyección y soplado
• Cortadoras y estaciones de recorte
• Limpieza de piezas antes del ensamblaje
• Eliminación de polvo previa a la pintura
• Encogido (shrink) y líneas de embalaje
• Limpieza y manipulación de paquetes
• Apertura y llenado de bolsas
• Equipos de impresión y conversión

Ventajas

• Hasta 34% de mejora en rendimiento ionizante respecto a diseños anteriores
• Cable blindado y protegido electromagnéticamente para durabilidad y protección EMI
• Puesta a tierra integrada en la barra ionizante, sin necesidad de conexión de tierra adicional
• Conexiones en acero inoxidable a la fuente de alimentación para resistencia a la corrosión
• Cable modular de la fuente que facilita el enrutado y las conexiones
• Bajo consumo de aire comprimido
• Flujo de aire uniforme y distribución homogénea de iones a lo largo de toda la longitud
• Funcionamiento silencioso adaptado a entornos de producción
• Efectivo hasta 6,1 m (20 ft)
• Diseño no radioactivo y sin riesgo de choque
• Construcción compacta y robusta, instalación sencilla
• Longitudes ilimitadas mediante acoplamiento de unidades
• Bajo mantenimiento y ajuste de fuerza/flujo con juegos de cuñas (shims)

Modelos
Los Gen4 Super Ion Air Knives están disponibles en cuatro variantes para adaptarse a requisitos de instalación y rendimiento:

• Gen4 Super Ion Air Knife — Super Air Knife con el conjunto de barra ionizante Gen4.
• Gen4 Super Ion Air Knife Systems — incluye un Gen4 Super Ion Air Knife y la fuente de alimentación Gen4 Model 7960 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — incluye Gen4 Super Ion Air Knife, fuente Model 7960, juego de shims, separador de filtro y regulador de presión con acoplador.
• Gen4 Deluxe Super Ion Air Knife Kits — añade EFC (control electrónico de flujo) y el sistema de montaje universal Air Knife al kit anterior.

Tabla de modelos / números de pieza (Longitud de flujo de aire vs números de pieza)
Longitud de aire | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Accesorios y notas

• Las fuentes de alimentación (Model 7960 de dos salidas y Model 7961 de cuatro salidas) disponen de tensión seleccionable (115VAC/230VAC), cable modular blindado y protegido, fusible primario integrado e interruptor luminoso; reconocidas UL Component (EE. UU./Canadá), conformes CE y RoHS.
• El sistema de montaje universal Air Knife (Model 9060) proporciona posicionamiento seguro en acero inoxidable; articulación y extensión según la longitud del Air Knife.
• Los kits de tuberías suministran manguera/tubo y accesorios dimensionados para interconectar múltiples entradas; los kits para Air Knives de aluminio incluyen manómetro, manguera nitrilo/PVC y accesorios de latón.
• Los kits de acoplamiento permiten unir varios Air Knives para longitudes extendidas e incluyen placas rígidas y tornillería de acero inoxidable.
• Están disponibles juegos de shims para ajustar la ranura de escape y aumentar la fuerza/flujo; detalles de grosor incluidos con los kits.

Especificaciones técnicas

• Longitudes disponibles: 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 y 108" (76–2743 mm). Longitudes especiales y longitudes ilimitadas acopladas disponibles.
• Cable: cable blindado y protegido electromagnéticamente de 5' con conexión a tierra y conector tipo bayoneta suministrado.
• Fuente de alimentación: EXAIR Model 7960 o 7961 requerido (5 kV); las fuentes incluyen cordón de alimentación modular de 6', interruptor luminoso y fusible primario integrado.
• Aire comprimido: salidas 1/4 NPT en cada extremo y en la parte inferior; kits de tuberías proporcionados para Air Knives ≥24" para múltiples entradas.
• Eléctrico: usar con fuente de 5 kVrms, 5 mA (máx).
• Peligro eléctrico: las barras ionizantes Gen4 son sin choque (<40 μA en cortocircuito). No usar cerca de materiales o gases inflamables.
• Materiales de construcción: aluminio (partes metálicas); emisores en acero inoxidable; piezas plásticas clasificadas UL 94 HB.
• Temperatura ambiente máxima: 165°F (74°C).
• Rendimiento por pie (305 mm) — Presión PSIG (BAR) | Consumo de aire SCFM | Consumo de aire SLPM | Nivel sonoro dBA | Disipa 5 kV (segundos):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
