Kit de cuchilla de aire de ionización Model 8424DX Gen4® Deluxe Standard

industrialcon regulador de presiónde acero inoxidable

Overview

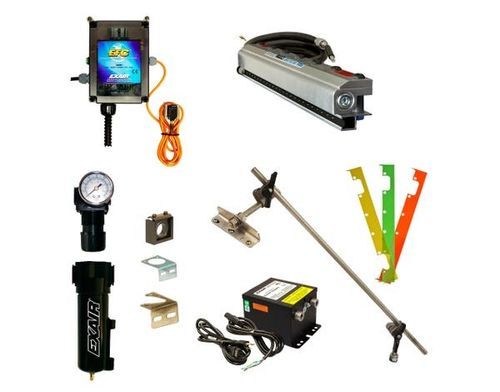

El Kit Gen4® Deluxe Standard Ion Air Knife™ incluye todos los componentes necesarios para optimizar la neutralización electrostática con un Gen4 Standard Ion Air Knife™: Electronic Flow Control (EFC), soporte de montaje universal, fuente de alimentación, juego de shims, separador de filtro y regulador de presión. El Standard Ion Air Knife™ emplea una amplificación de aire 30:1 para generar una lámina de aire ionizado sobre superficies cargadas, adecuada para plásticos, bobinas y hojas. Frente al Gen4 Super Ion Air Knife™, el consumo de aire y el ruido son superiores pero permanecen adecuados para muchas aplicaciones industriales.

Advantages

• Rendimiento de ionización mejorado (≈30% respecto a diseños anteriores)
• Cable blindado y apantallado electromagnéticamente para integridad de señal
• Puesta a tierra integrada—no requiere conexión de tierra adicional
• Conexiones en acero inoxidable a la fuente de alimentación para mayor durabilidad
• Menor consumo de aire comparado con diseños anteriores
• Amplificación de aire 30:1 para un flujo uniforme
• Bajo nivel de ruido operativo
• Eficaz hasta 20 ft (6,1 m) para neutralización
• Ionización sin descarga, no radiactiva
• Construcción compacta y robusta, instalación sencilla
• Longitudes del sistema ilimitadas mediante soportes de acoplamiento
• Bajo mantenimiento con emisores reemplazables
• Fuerza y flujo variables mediante shims y EFC

Models
Los Gen4 Standard Ion Air Knives se ofrecen en cuatro configuraciones:

• Gen4 Standard Ion Air Knife™ — Standard Air Knife con el ensamblaje de barra ionizante Gen4. (Fuente de alimentación no incluida.)
• Gen4 Standard Ion Air Knife Systems — incluye Gen4 Standard Ion Air Knife™ y Fuente de Alimentación Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — incluye Gen4 Standard Ion Air Knife™, Fuente Model 7960 Gen4, juego de shims, separador de filtro y regulador de presión (con acoplador).
• Gen4 Deluxe Standard Ion Air Knife Kits — incluye Gen4 Standard Ion Air Knife™, Fuente Model 7960 Gen4, Electronic Flow Control (EFC), Sistema de Montaje Universal, juego de shims, separador de filtro y regulador de presión (con acoplador).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Presión de suministro (PSIG / BAR) vs Consumo de aire (SCFM / SLPM) vs Nivel sonoro (dBA) vs Disipa 5kV (segundos):
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 segundos
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 segundos
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 segundos
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 segundos
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 segundos
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 segundos
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 segundos

Accessories

• Fuentes de alimentación — Model 7960 (2 salidas) y Model 7961 (4 salidas) para 115/230 VAC, 50/60 Hz; incluyen cable de alimentación e interruptor luminoso.
• Sistema de Montaje Universal (Model 9060) — posicionamiento preciso, montaje superior o inferior, extensión articulada hasta 30" (762 mm); construcción en acero inoxidable.
• Kits de fontanería para Air Knife — suministran aire comprimido a múltiples entradas en cuchillas más largas; incluyen mangueras/tuberías, accesorios y manómetro cuando procede.
• Kits de placas de acoplamiento — para unir múltiples Air Knives y conseguir longitudes de sistema personalizadas.
• Juegos de shims — ajustan la holgura para modificar fuerza y flujo (grosor de shims variados incluidos).

Specifications

• Longitudes disponibles: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Longitudes especiales y sistemas ilimitados disponibles.
• Cable: 5 ft (1.52 m) blindado y apantallado electromagnéticamente incluido.
• Fuente de alimentación: EXAIR Model 7960 o 7961 requerido (5 kV). Las fuentes incluyen un cable de 6 ft (1.83 m) y un interruptor luminoso.
• Conexión de aire comprimido: salidas 1/4 NPT en cada extremo del Standard Air Knife™.
• Eléctrico: para uso con fuente 5 kVrms, 5 mA (máx).
• Peligro eléctrico: las barras ionizantes Gen4 son sin choque (menos de 40 microamperios en cortocircuito). No usar cerca de materiales o gases inflamables.
• Materiales: piezas metálicas — aluminio; piezas plásticas — UL 94 HB; emisores — acero inoxidable.
• Temperatura ambiente máxima: 165°F (74°C).
