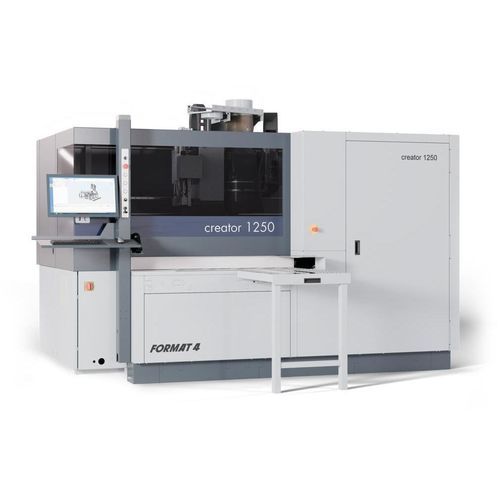

Centro de mecanizado vertical Creator 1250

para maderaHSK F63de fresado

Format4 Creator 1250 – centro de mecanizado CNC compacto para paneles
El Format4 Creator 1250 combina una superficie reducida con una husillo principal de alto rendimiento (hasta 12 kW), cabezales de taladrado configurables y un cambiador de herramientas lineal de 17 posiciones para tiempos de cambio reducidos. Procesa paneles de hasta 6 m de longitud, 1250 mm de ancho y 80 mm de espesor. El transporte horizontal de piezas y los soportes regulables en altura facilitan la manipulación ergonómica y la carga por un solo operario. Extensiones de rodillos y del eje X opcionales aumentan la flexibilidad para paneles largos.

Highlights

• Soluciones de financiación a medida
• Capacidad para funcionamiento continuo en entornos industriales
• Soluciones de producción específicas para el cliente
• Diseño sólido con componentes de primera
• Múltiples paquetes de especificación con opciones tecnológicas
• Precisión de ingeniería completa
• Alto confort de usuario
• Diseño premiado
• Calidad y precisión de Austria
• Enfoque en productividad y servicio
• Preparado para automatización y taller conectado
• Software y máquina integrados

Extensión del eje X (opcional)
Extensión opcional del eje X hasta 3600 mm (1470 mm estándar) para reducir ciclos de cambio en piezas medias y largas e incrementar el rendimiento por turno.

Sistema de dos garras para alimentador de correa (opción) — puntos clave
Dos garras independientes accionadas por servomotores permiten movimiento dinámico e ininterrumpido de la pieza salvo en los puntos de contacto de las garras.

• Rodamientos de bolas de precisión integrados en las garras actúan como puntos de referencia para transporte respetuoso con el borde
• Formateado a 4 caras con extracción automática de virutas en el lado de la garra
• No se requiere ajuste manual para el formateado en el lado de la garra
• Liberación de carrera neumática en la apertura para evitar deslizamientos durante el posicionamiento y la reposición
• Velocidad de posicionamiento hasta 90 m/min para cambios rápidos
• Fuerza de sujeción neumática ajustable mediante válvula de control con manómetro

Agregado de espigas (dirección X) — detalles
El agregado de espigas en X consta de dos unidades: unidad de inserción en el cabezal de taladrado y vibrador más depósitos de agua/cola dentro de la carcasa. Inserción de espigas en dirección X posible; anchura de espiga soportada 8 mm; longitudes permitidas 20, 25, 30, 35 o 40 mm (tolerancia ±0,2 mm). Se admiten espigas hinchables (activadas con agua); el almacenamiento y la humedad afectan los resultados.

Husillo principal y cabezal de taladrado
La máquina estándar incluye un husillo principal de alto rendimiento de 12 kW. El cabezal DH17 se suministra de serie (DH25 opcional) para un procesamiento completo. Todos los husillos relevantes son accionados por motor.

Formateado 4 caras
La unidad de fresado permite el formateado a 4 caras y las ranuras en paneles con esquina externa en ángulo recto. Con sistemas de sujeción adecuados, la extracción de virutas en el lado de la garra es totalmente automática.

Transporte horizontal de piezas — mecanizado desde arriba
El concepto horizontal permite que una sola persona manipule piezas pesadas; mesas de apoyo regulables en altura facilitan la manipulación en ambos lados de la máquina.

Software CNC F4Integrate
F4Integrate incluye biblioteca de herramientas (F4Toolbox), programación CAM/CAD (F4Create) y operación de máquina (F4Operate) en una interfaz única. Basado en G-code para integración y transferencia de programas sencilla.

Cambiador de herramientas y utillaje
El cambiador lineal de 17 posiciones ofrece espacio para una gran variedad de herramientas y hasta 4 agregados, asegurando tiempos de cambio cortos.

Husillo — notas técnicas
Potencias disponibles: 9 kW y 12 kW; hasta 24 000 rpm. Motor montado en el eje Z con control por inversor. Guias lineales dobles y husillos de bolas rectificados aseguran posicionamiento preciso del eje Z. Cierre automático HSK F63 con verificación por sensor y limpieza neumática del portaherramientas. Eje C opcional (interpolante 360°) con interfaz de aire comprimido disponible.

Configuraciones individuales de cabezales de taladrado (opciones)
Elija el cabezal de taladrado según las necesidades de producción:

• DH17: 11 husillos verticales, 6 husillos horizontales, 1 sierra de ranurar en X
• DH25: 17 husillos verticales, 8 husillos horizontales, 1 sierra de ranurar en X
• DH18 con insertos Lamello Clamex P: 14 husillos verticales, dos grupos de taladrado horizontales (X e Y), sierra de ranurar en X, dos fresas Lamello Clamex

Opciones adicionales y características del sistema
Extensiones de rodillos y eje para piezas más largas, sistemas de sujeción inteligentes, tecnología de extracción limpia, preparación para automatización y soluciones de software integradas.

Especificaciones técnicas

• Modelo: Creator 1250
• Longitud máxima de pieza: hasta 6 m
• Ancho máximo de pieza: 1250 mm
• Espesor máximo de pieza: 80 mm
• Potencia del husillo principal: hasta 12 kW (variantes disponibles)
• Velocidad del husillo principal: hasta 24 000 rpm (según versión)
• Interfaz del husillo: HSK F63 (cerrado automático)
• Cambiador de herramientas: cambiador lineal 17 posiciones (espacio para hasta 4 agregados)
• Extensión opcional del eje X: hasta 3600 mm
• Alimentador de correa con dos garras: garras independientes accionadas por servomotores; velocidades de posicionamiento hasta 90 m/min; fuerza de sujeción neumática ajustable
• Agregado de espigas: anchura espiga 8 mm; longitudes 20/25/30/35/40 mm; tolerancia ±0,2 mm; espigas hinchables soportadas
• Opciones de cabezales de taladrado: DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + grupos horizontales + fresas Lamello)
• Pre-stroke / longitud máxima de taladrado: 70 mm
• Sierra de ranurar (X): diámetro máximo 120 mm; grosor máximo de diente 10 mm; hasta 7 500 rpm
• Software de control: F4Integrate (biblioteca de herramientas, CAM/CAD, F4Operate)
• Concepto de mecanizado: transporte horizontal de piezas (mecanizado desde arriba)
• Construcción: diseño robusto con extracción limpia y preparación para automatización
